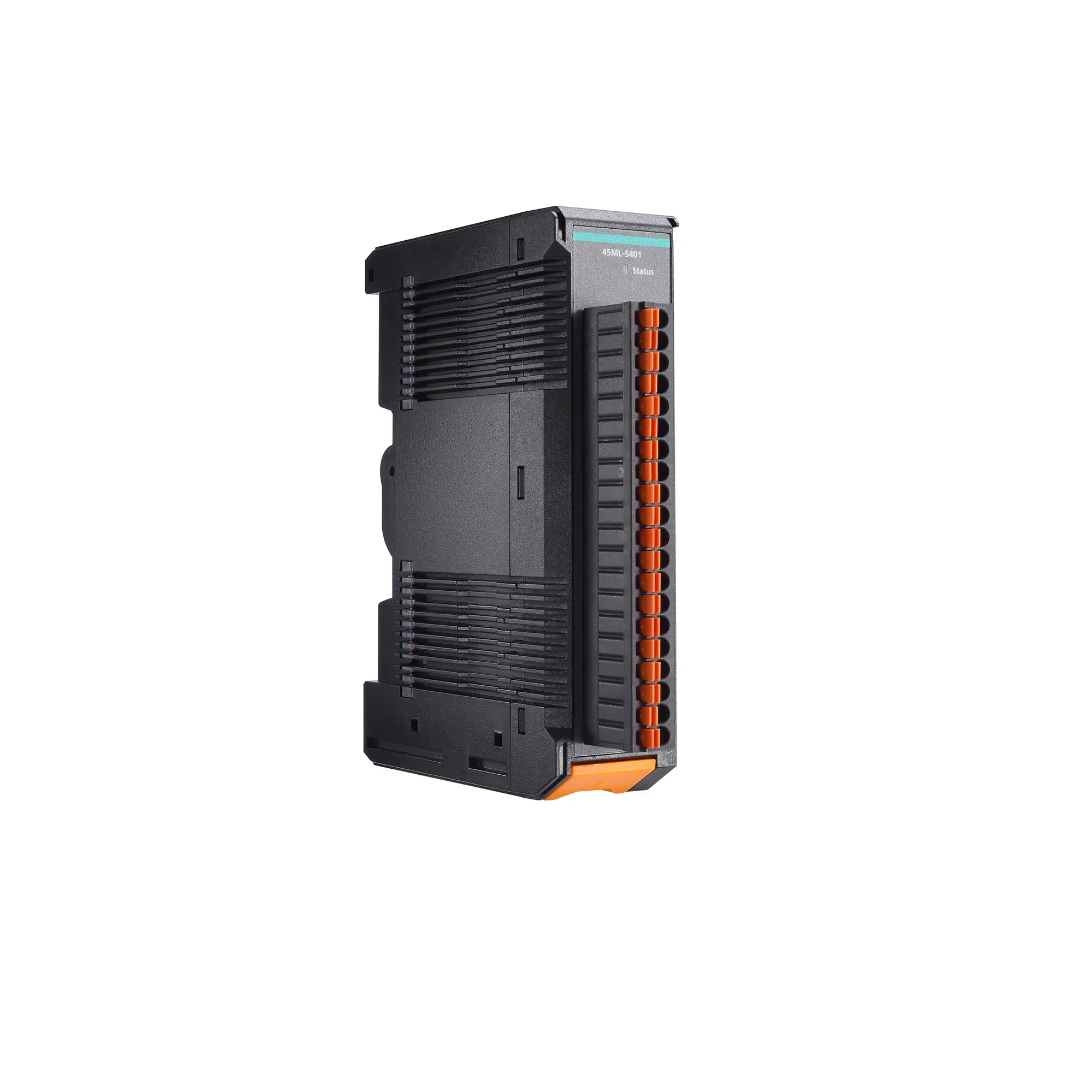

45ML-5401-T

Sériové komunikační zařízení – modul pro řadu ioThinx 4530, 4 sériové porty (RS-232/422/485 3 v 1), Provozní teplota -40 až 75 °C

Vstupní/výstupní rozhraní

• Izolace: 3k VDC nebo 2k Vrms

Serial interface

• Konektor: Euroblock – spring terminal
• Počet portů: 4
• Sériové standardy: RS-232, RS-422, RS-485-2w
• Přenosová rychlost: 45ML-5401: 300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
• Datové bity: 7, 8
• Stop bity: 1, 2
• Parita: sudá, žádná, lichá
• s managementem toku: RTS/CTS (pouze RS-232), XON/XOFF
• Pull High/Low rezistor pro RS-485: 10 kilo-ohm
• s managementem směru dat RS-485: ADDC (automatické s managementem směru dat)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Spotřeba energie

• Napájení systému: 74,1 mA při 12 VDC, 37,05 mA při 24 VDC
• Napájení pole: 140,4 mA při 12 VDC, 59,8 mA při 24 VDC

Mechanical properties

• Housing: plast
• Rozměry: 26,4 x 99 x 65,5 mm (1,04 x 3,9 x 2,58 palce)
• Hmotnost: 115 g (0,254 lb)
• Instalace: montáž na DIN lištu
• Zapojení: sériový kabel, 18 až 24 AWG
• Cable length: sériový kabel, 9 až 10 mm

Limity prostředí

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Nadmořská výška: až 2000 m Pokud potřebujete produkty, u nichž je zaručeno správné fungování ve vyšších nadmořských výškách, obraťte se na společnost Moxa.

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; signál: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6
• Bezpečnost: CS 61010-2-201
• Nebezpečné prostředí: ATEX třída I CID2

Prohlášení

• Ekologický výrobek: RoHS, CRoHS, WEEE

MTBF

• Čas: 916 671 hodin
• Normy: Telcordia Standard SR-332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
