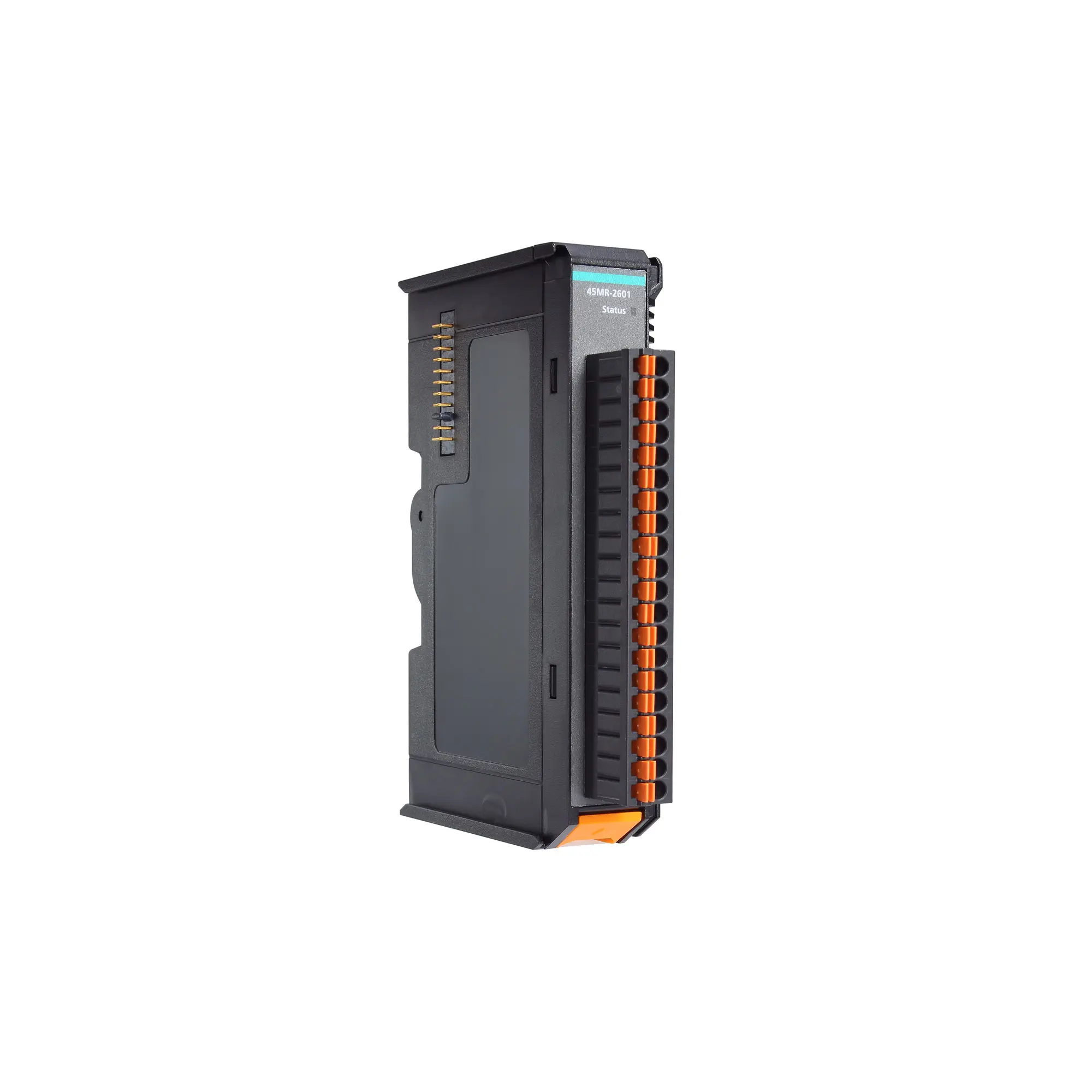

45MR-4420

I/O modul – modul pro řadu ioThinx 4500, 4 AO, 0 až 10 V nebo 0 až 20 mA nebo 4 až 20 mA, Provozní teplota -20 až 60 °C

Vstupní/výstupní rozhraní

• Analogové výstupní kanály: 4
• Izolace: 3 kVDC nebo 2 kVrms

Analogové výstupy

• Konektor: Euroblock – spring terminal
• Režim I/O: napětí/proud
• Výstupní rozsah: 0 až 10 VDC 0 až 20 mA 4 až 20 mA
• Rozlišení: 12 bitů
• Přesnost: ±0,1 % FSR při 25 °C ±0,3 % FSR při -40 až 75 °C
• Zátěž (režim proudu): Interní napájení: 500 ohmů (max.)
• Zátěž (režim napětí): 1000 ohmů (min.)

Spotřeba energie

• Napájení systému: 44 mA při 3,3 VDC
• Napájení pole: 220,2 mA při 12 VDC 122,3 mA při 24 VDC

Mechanical properties

• Housing: plast
• Rozměry: 19,5 x 99 x 60,5 mm (0,77 x 3,90 x 2,38 palce)
• Hmotnost: 79 g (0,175 lb)
• Instalace: montáž na DIN lištu
• Cable length: kabel I/O, 9 až 10 mm
• Zapojení: 18 až 24 AWG

Limity prostředí

• Provozní teplota: -20 až 60 °C (-4 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Nadmořská výška: až 4000 metrů Pokud potřebujete produkty, které zaručeně fungují ve vyšších nadmořských výškách, kontaktujte společnost Moxa.

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; signál: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6
• Bezpečnost: UL 61010-2-201
• Nebezpečné prostředí: ATEX, třída I, divize 2 (CID2)

Prohlášení

• Ekologický výrobek: RoHS, CRoHS, WEEE

MTBF

• Čas: 1 450 453 hodin
• Normy: Telcordia SR332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
