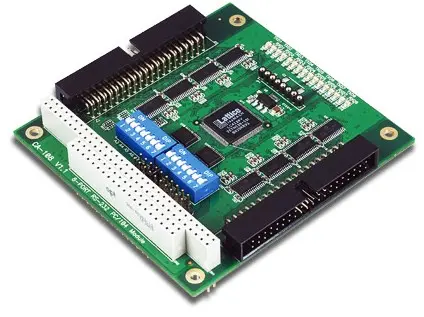

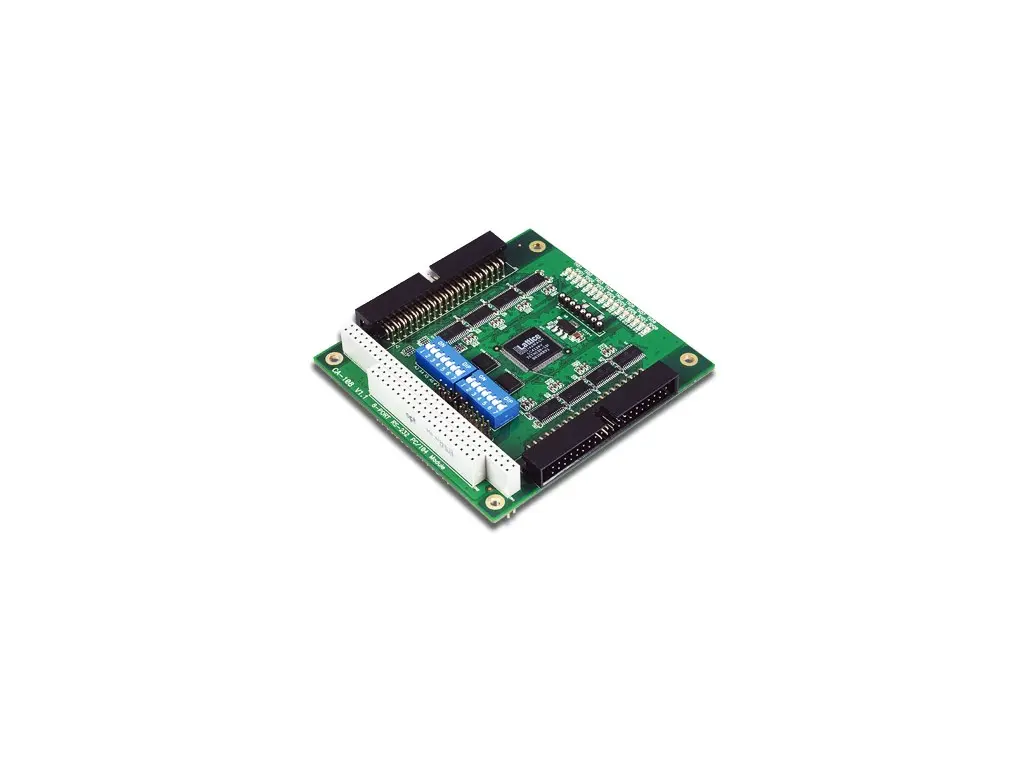

CA-108-T

Sériové komunikační zařízení – sběrnice PC/104, 8portový modul RS-232, Provozní teplota -40 až 85 °C

Serial interface

• Komunikační řadič: 16C550C nebo kompatibilní x 4
• Sběrnice: sběrnice PC/104
• Konektor: 40pinový konektor
• DIP přepínače: základní adresa I/O, vektor přerušení
• IRQ: 3, 4, 5, 6, 7, 9, 10, 11, 12, 15 (sdílené pro všechny porty)
• FIFO: 64 bajtů
• Max. počet desek na jeden počítač: 8
• Počet portů: 8
• Sériové standardy: RS-232
• Přenosová rychlost: 50 bps až 921,6 kbps
• Datové bity: 5, 6, 7, 8
• Stop bity: 1, 1,5, 2
• Parita: žádná, sudá, lichá, mezera, značka
• Řízení toku: žádné, RTS/CTS, XON/XOFF

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

Sériové softwarové funkce

• Ovladače Windows: DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
• Ovladače pro Linux: Linux kernel 2.4.x, Linux kernel 2.6.x
• Ovladače pro UNIX: FreeBSD 4.x, QNX 4

Parametry napájení

• Vstupní proud: 210 mA při 5 VDC
• Input voltage: 5 VDC

Mechanical properties

• Rozměry: 90 x 96 mm (3,54 x 3,78 palce)

LED rozhraní

• LED indikace: Vestavěné LED diody Tx, Rx pro každý port

Provozní podmínky

• Provozní teplota: -40 až 85 °C (-40 až 185 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/24
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 0,5 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11
• Testování vlivu prostředí: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3 IEC 60068-2-14
• Vibrace: IEC 60068-2-6

Prohlášení

• Ekologický produkt: RoHS, CRoHS, WEEE

MTBF

• Čas: 897 459 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
