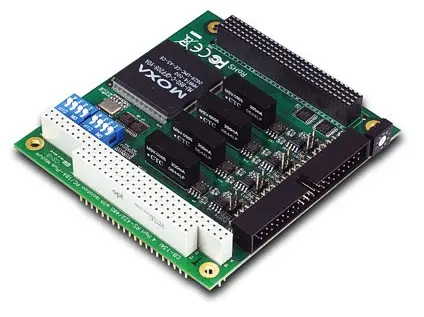

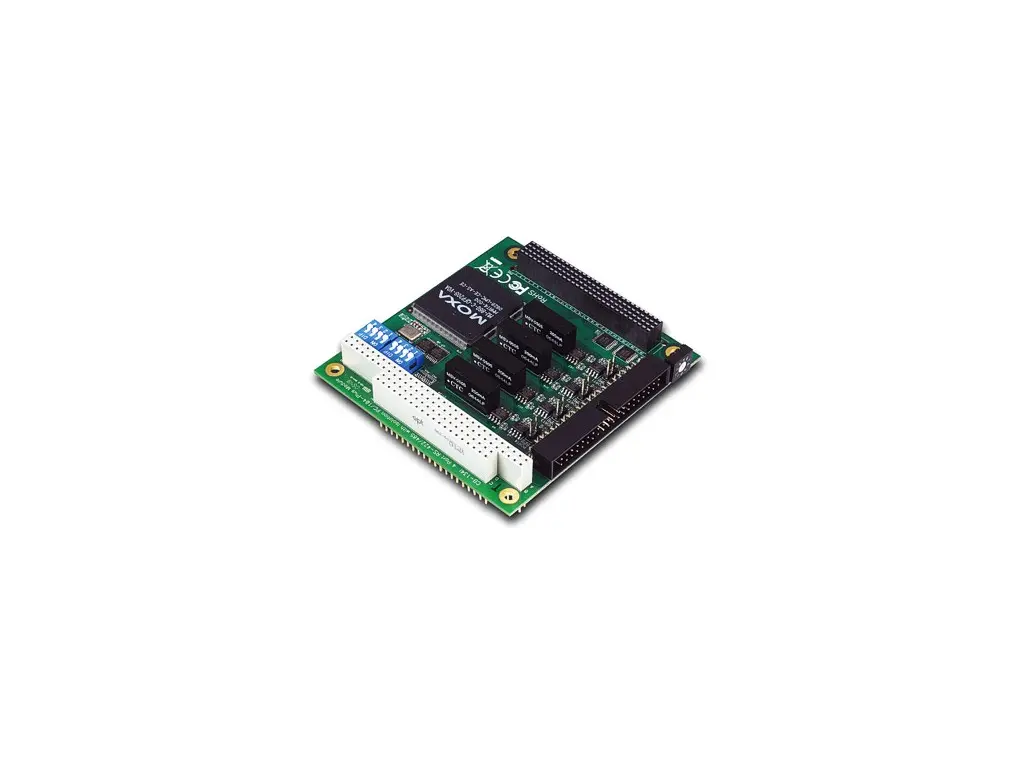

CB-134I-T

Sériové komunikační zařízení – sběrnice PC/104-Plus, 4portový modul RS-422/485 s optickou izolací 2 kV, Provozní teplota -40 až 85 °C

Serial interface

• Komunikační řadič: 16C550C nebo kompatibilní x 4
• Sběrnice: PC/104 plus sběrnice
• Konektor: 40pinový box header
• DIP přepínače: Serial interface
• Max. počet desek na PC: 8
• IRQ: přiřazeno BIOSem
• Adresa I/O: přiřazena BIOSem
• FIFO: 128 bajtů
• Počet portů: 4
• Sériové standardy: RS-422, RS-485
• Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)
• Datové bity: 5, 6, 7, 8
• Stop bity: 1, 1,5, 2
• Parita: žádná, sudá, lichá, mezera, značka
• Řízení toku: žádné, XON/XOFF

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

Sériové softwarové funkce

• Ovladače Windows: DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
• Ovladače pro Linux: Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x
• Ovladače pro UNIX: QNX 6, Solaris 10, UnixWare 7

Parametry napájení

• Vstupní proud: 153 mA při 5 VDC
• Input voltage: 5 VDC

Mechanical properties

• Rozměry: 90 x 96 mm (3,54 x 3,78 palce)

Rozhraní LED

• LED indikace: Vestavěné LED diody Tx, Rx pro každý port

Provozní podmínky

• Provozní teplota: -40 až 85 °C (-40 až 185 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/24, EN 61000-6-2/-6-4
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 0,5 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF
• Testování vlivu prostředí: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3 IEC 60068-2-14
• Vibrace: IEC 60068-2-6

Prohlášení

• Ekologický výrobek: RoHS, CRoHS, WEEE

MTBF

• Čas: 403 631 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
