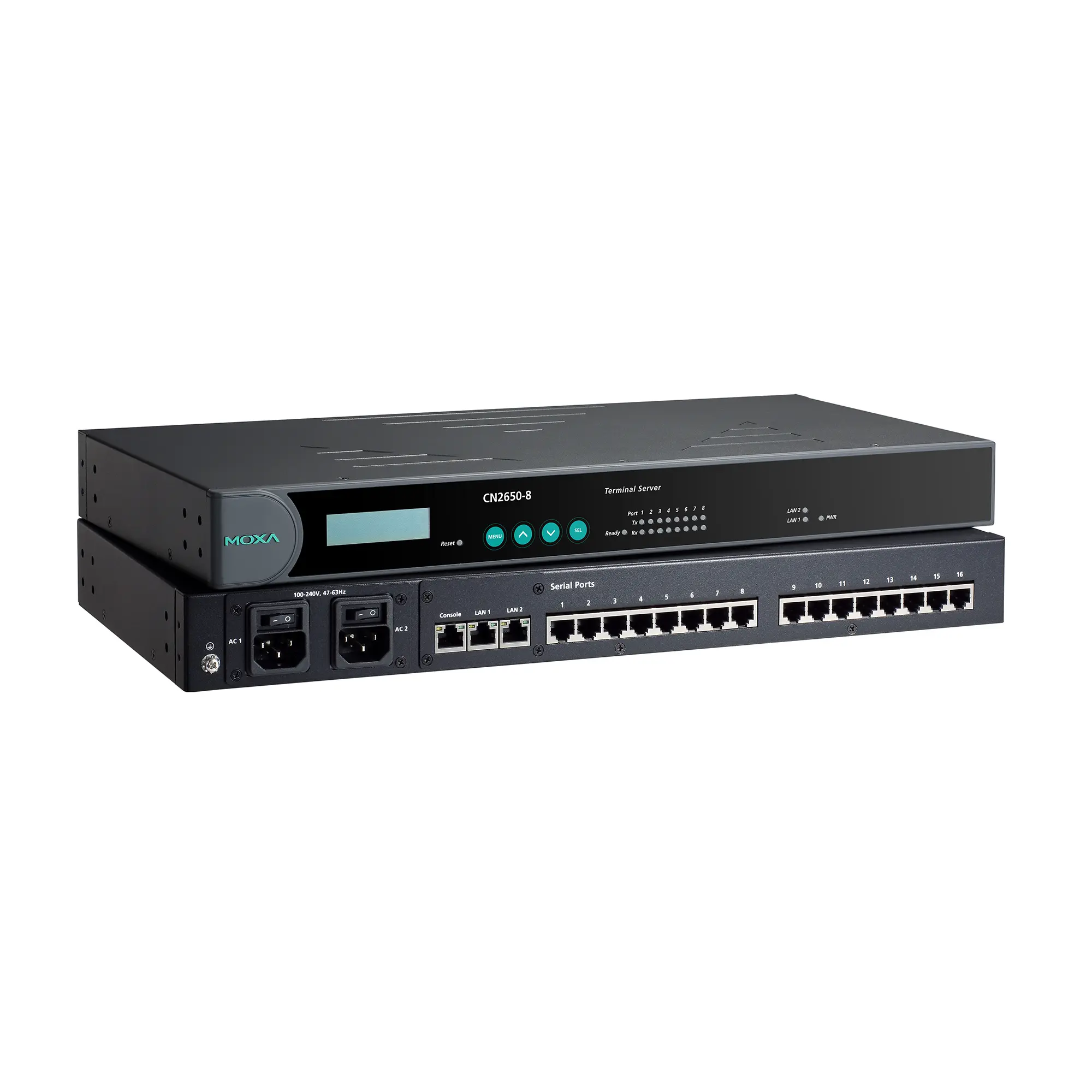

CN2650-8

Sériové komunikační zařízení – terminálový server s duální LAN a 8 porty RS-232/422/485

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Funkce ethernetového softwaru

• Možnosti konfigurace: Sériová konzole Telnetová konzole Windows Utility Device Search Utility (DSU) Webová konzole (HTTP/HTTPS)
• Správa: ARP, BOOTP, DDNS DHCP klient DNS HTTP IPv4 SMTP SNMPv1/v2c/v3 TCP/IP Telnet UDP, ICMP, SLIP
• MIB: MIB-II
• Zabezpečení: HTTPS/SSL, RADIUS, SSH, PAP, CHAP
• Unicastové směrování: RIPV1/V2 Statická trasa
• Skutečné ovladače COM pro Windows: Windows 11, 10, 8.1, 8, 7, Vista, XP, ME, 98 a 95Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000 a NTWindows Embedded CE 5.0 a 6.0, Windows XP Embedded
• Linux Real TTY Drivers: Verze jádra: 6.x, 5.x, 4.x, 3.x, 2.6.x a 2.4.x
• Ovladače Fixed TTY: Verze macOS: 14, 13, 12, 11 a 10.1x SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Virtuální stroj: VMWare ESXi (Windows 11 / 10)VMware Fusion (Windows na macOS 14, 13, 12, 11 a 10.1x)Parallels Desktop (Windows na macOS 14, 13, 12, 11 a 10.1x)
• Podpora platforem založených na ARM®: Windows 11Linux Kernel 6.x, 5.x a 4.xmacOS 14, 13, 12 a 11
• Android API: Android 3.1.x a novější

Bezpečnostní funkce

• Ověřování: Místní databáze (pouze heslo) RADIUS
• Šifrování: HTTPS AES-128 AES-256 HMAC RSA-1024 SHA-1
• Bezpečnostní protokoly: SNMPv3 SSHv2

Serial interface

• Konektor: 8pinový RJ45
• Počet portů: 8
• Sériové standardy: RS-232, RS-422, RS-485
• Provozní režimy: Reálný režim COM Režim TCP serveru Režim TCP klienta Režim UDP Režim RFC2217 Režim terminálu Režim reverzního Telnetu Režim PPP Režim DRDAS Režim redundantního COM Režim vypnuto
• Přenosová rychlost: 50 bps až 921,6 kbps
• Datové bity: 5, 6, 7, 8
• Stop bity: 1, 1,5, 2
• Parita: Žádná Sudá Lichá Mezera Značka
• Řízení toku: Žádné RTS/CTS DTR/DSR XON/XOFF
• Řízení směru dat RS-485: Automatické řízení směru dat (ADDC)
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Terminátor pro RS-485: 120 ohmů
• Konzolový port: RS-232 (TxD, RxD, GND), 8-pin RJ45 (19200, n, 8, 1)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Parametry napájení

• Počet napájecích vstupů: 1
• Vstupní proud: 130 mA při 110 VAC
• Input voltage: 100 až 240 VAC (50/60 Hz)

Spolehlivost

• Automatické spuštění restartu: Vestavěný WDT
• Výstražné nástroje: Vestavěný bzučák a RTC (hodiny reálného času)

Mechanical properties

• Housing: kovové
• Instalace: montáž do 19palcového racku
• Rozměry (s úchyty): 480 x 198 x 45,5 mm (18,9 x 7,80 x 1,77 palce)
• Rozměry (bez úchytů): 440 x 198 x 45,5 mm (17,32 x 7,80 x 1,77 palce)
• Hmotnost: 2 410 g (5,31 lb)

Provozní podmínky

• Provozní teplota: 0 až 55 °C (32 až 131 °F)
• Skladovací teplota (včetně obalu): 0 až 55 °C (32 až 131 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/24
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; Signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2,5 kV; Signál: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11
• Bezpečnost: UL 60950-1
• Vibrace: IEC 60068-2-6
• Volný pád: IEC 60068-2-32

Prohlášení

• Ekologický výrobek: RoHS, CRoHS, WEEE

MTBF

• Čas: 657 123 hodin
• Normy: Telcordia (Bellcore) Standard TR/SR

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
