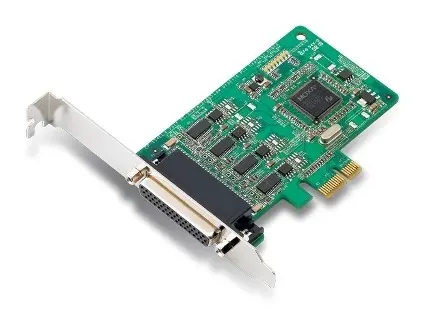

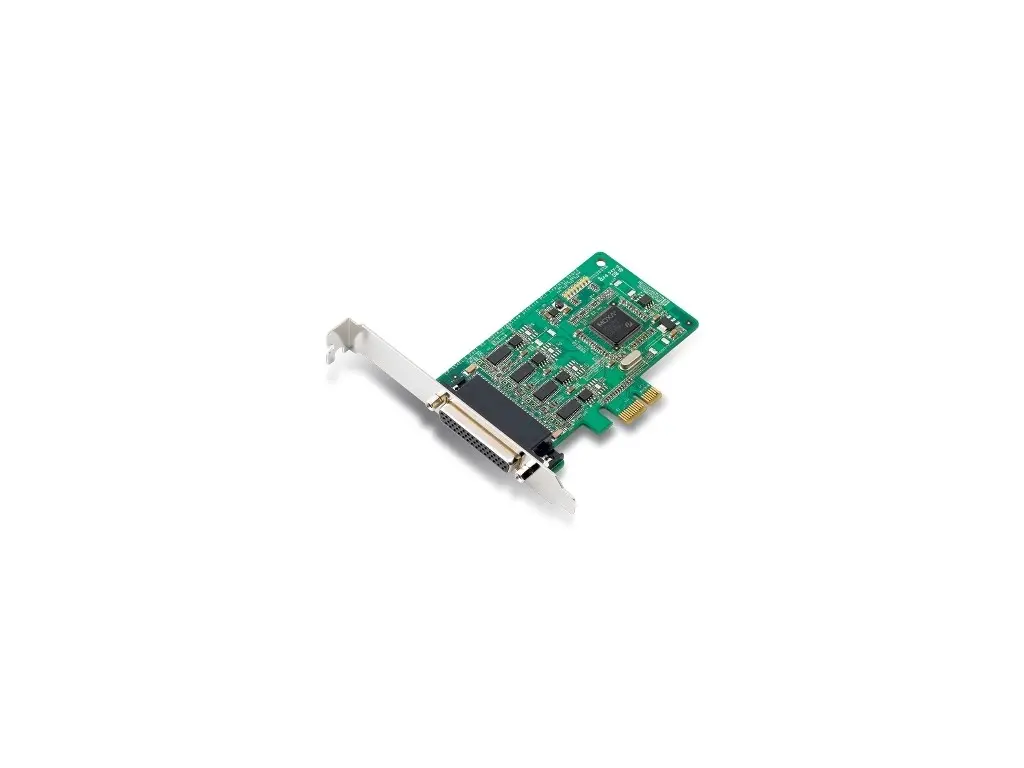

CP-114EL

Sériové komunikační zařízení – 4portová sériová karta RS-232/422/485 s nízkým profilem PCI Express x1

Serial interface

• Komunikační řadič: kompatibilní s 16C550C
• Sběrnice: PCI Express 1.0
• Konektor: DB44 samice
• FIFO: 128 bajtů
• Max. počet desek na PC: 8
• Počet portů: 4
• Sériové standardy: RS-232, RS-422, RS-485
• Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)
• Datové bity: 5, 6, 7, 8
• Stop bity: 1, 1,5, 2
• Parita: žádná, sudá, lichá, mezera, značka
• s managementem toku: žádné, RTS/CTS, XON/XOFF

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Sériové softwarové funkce

• Ovladače Windows: DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
• Ovladače pro Linux: Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
• Ovladače UNIX: QNX 6, Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6

Parametry napájení

• Vstupní proud: 835 mA při 3,3 VDC

Mechanical properties

• Rozměry: 67,21 x 103 mm (2,65 x 4,06 palce)

Rozhraní LED

• LED indikace: Vestavěné LED diody Tx, Rx pro každý port

Provozní podmínky

• Provozní teplota: 0 až 55 °C (32 až 131 °F)
• Skladovací teplota (včetně obalu): -20 až 85 °C (-4 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída B
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF

Prohlášení

• Ekologický výrobek: RoHS, CRoHS, WEEE

MTBF

• Čas: 2 347 197 hodin
• Normy: Telcordia (Bellcore) Standard TR/SR

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
