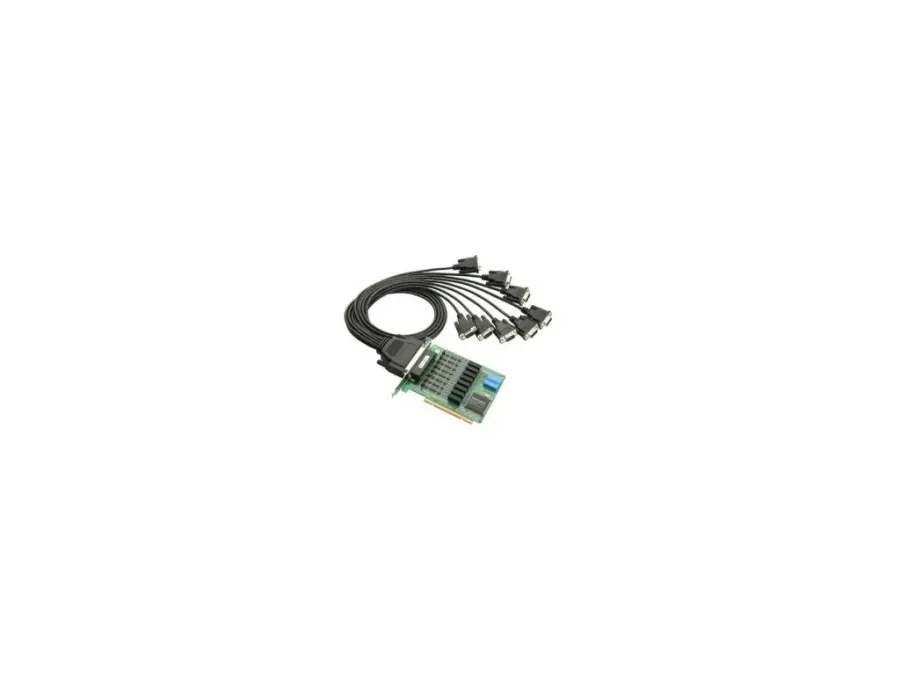

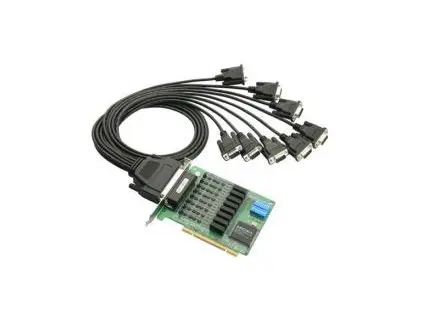

CP-138U-I-T

Sériové komunikační zařízení – 8portová univerzální sériová karta PCI RS-422/485 s optickou izolací, Provozní teplota -40 až 85 °C

Serial interface

• Komunikační řadič: MU860 (kompatibilní s 16C550C)
• Sběrnice: 32bitová univerzální PCI
• Konektor: DB78 samice
• FIFO: 128 bajtů
• Max. počet karet na jeden počítač: 8
• Počet portů: 8
• Sériové standardy: RS-422, RS-485
• Přenosová rychlost: 50 bps až 921,6 kbps
• Datové bity: 5, 6, 7, 8
• Stop bity: 1, 1,5, 2
• Parita: žádná, sudá, lichá, mezera, značka
• Řízení toku: žádné, XON/XOFF
• Izolace: 2 kV

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Sériové softwarové funkce

• Ovladače Windows: DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
• Ovladače pro Linux: Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
• Ovladače UNIX: QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

Parametry napájení

• Vstupní proud: 135 mA při 5 VDC

Mechanical properties

• Rozměry: 82 x 135 mm (3,22 x 5,31 palce)

Rozhraní LED

• LED indikace: Vestavěné LED diody Tx, Rx pro každý port

Limity prostředí

• Provozní teplota: -40 až 85 °C (-40 až 185 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída B
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m

Prohlášení

• Ekologický produkt: RoHS, CRoHS, WEEE

MTBF

• Čas: 1 147 210 hodin
• Normy: Telcordia SR332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
