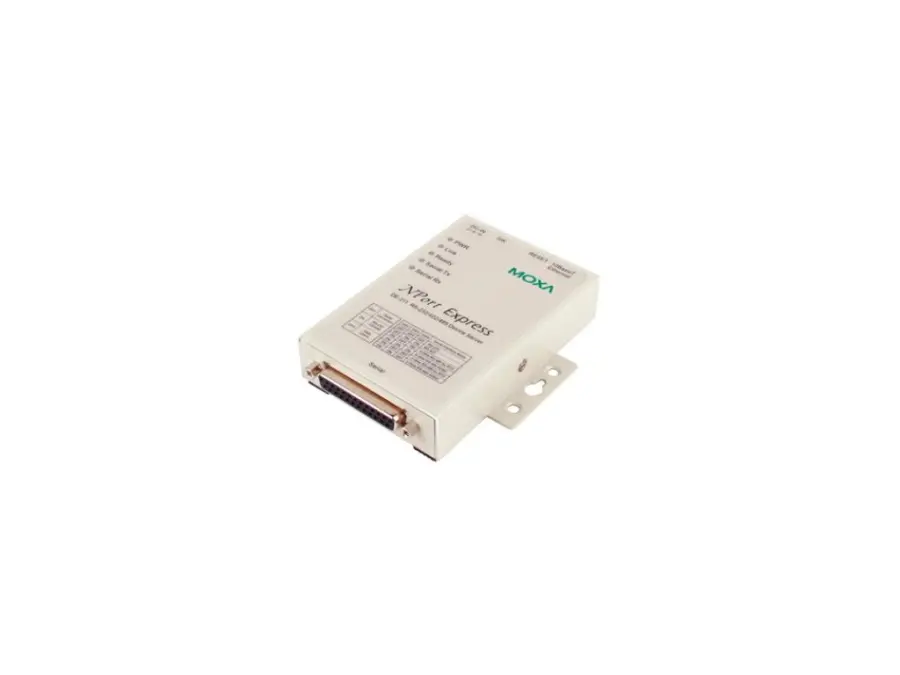

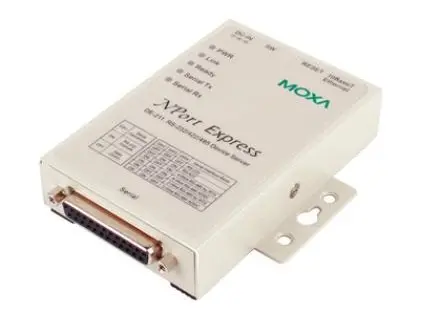

DE-211

serial device device server – 1portový device server RS-232/422/485 s připojením Ethernet 10 Mb/s

Rozhraní Ethernet

• Počet portů: 1
• Magnetická izolační ochrana: 1,5 kV (vestavěná)
• Porty 10BaseT(X), konektor RJ45: automatické připojení MDI/MDI-X

Funkce ethernetového softwaru

• Možnosti konfigurace: Windows Utility, Telnet Console, Serial Console
• Správa: ARP, BOOTP, DHCP Client, IPv4, TCP/IP, Telnet, UDP, ICMP
• Linux Real TTY Drivers: Verze jádra: 2.4.x, 2.6.x, 3.x, 4.x a 5.x
• Ovladače Fixed TTY: SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Android API: Android 3.1.x a novější
• Ovladače Windows Real COM: Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022, Windows Embedded CE 5.0/6.0, Windows XP Embedded

Serial interface

• Konektor: DB25 samice
• Sériové standardy: RS-232, RS-422, RS-485
• Počet portů: 1
• Přenosová rychlost: Podporuje standardní přenosové rychlosti (jednotka = bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230,4k
• Datové bity: 5, 6, 7, 8
• Stop bity: 1, 1,5, 2
• Parita: žádná, sudá, lichá, mezera, značka
• Řízení toku: žádné, RTS/CTS, XON/XOFF
• Řízení směru dat RS-485: ADDC (automatické řízení směru dat)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND
• RS-485-2w: Data+, Data-, GND

Parametry napájení

• Vstupní proud: 180 mA při 12 VDC, 100 mA při 24 VDC
• Input voltage: 12 až 30 VDC

Spolehlivost

• Výstražné nástroje: Vestavěný bzučák a RTC (hodiny reálného času)

Mechanical properties

• Housing: kovové
• Rozměry (s úchyty): 90,2 x 100,4 x 22 mm (3,55 x 3,95 x 0,87 palce)
• Rozměry (bez úchytů): 67 x 100,4 x 22 mm (2,64 x 3,95 x 0,87 palce)
• Hmotnost: 480 g (1,06 lb)

Provozní podmínky

• Provozní teplota: 0 až 55 °C (32 až 131 °F)
• Skladovací teplota (včetně obalu): -40 až 75 °C (-40 až 167 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída B
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV; signál: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 10 V/m; signál: 10 V/m IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-11
• Bezpečnost: UL 60950-1

Prohlášení

• Ekologický výrobek: RoHS, CRoHS, WEEE

MTBF

• Čas: 347 822 hodin
• Normy: MIL-HDBK-217F

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
