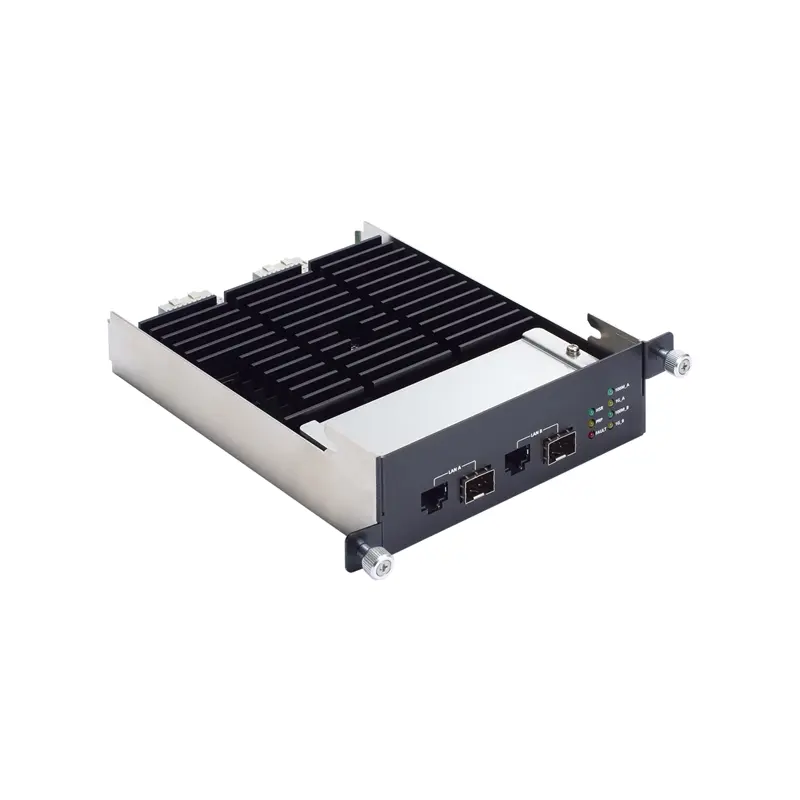

DN-PRP-HSR-I210

Průmyslový server – rozšiřující modul PRP/HSR s kombinovaným portem RJ45 a SFP

Počítač

• Slot pro systémovou paměť: 2 sloty SODIMM DDR4
• DRAM: maximální kapacita 64 GB (2 sloty SODIMM, každý podporující 2400 MHz a maximálně 32 GB na modul) ECC RAM podporuje pouze modely procesorů i3 a Xeon
• Storage slot (SSD/HDD): 4 sloty pro 2,5palcové HDD/SSD, 1 slot mSATA, interní mini-PCIe socket
• Podporované operační systémy: Windows Podporované operační systémy a ovladače: Windows 10 IoT Enterprise LTSC 2021 64bitový Windows 10 IoT Enterprise LTSC 2019 64bitový Podporované ovladače: Windows Server 2022 Windows Server 2019 Podporované Linux SDK: Debian 12 Ubuntu 22.04 LTS & HWE RedHat 9 CentOS 7.9
• MMS: IEC 61850-90-4 MMS server pro energetické SCADA IEC 61850-90-4 MMS ICD soubor

Počítačové rozhraní

• Ethernet ports: Porty s automatickým rozpoznáním 10/100/1000 Mbps (konektor RJ45) x 4
• Sériové porty: 2 porty RS-232/422/485 (volitelné softwarově, konektor DB9 samec)
• Digitální vstup: 6 DI
• Digitální výstup: 2 DO
• USB 2.0: 3 hostitelské porty USB 2.0, konektory typu A, 2 porty na předním panelu, 1 port uvnitř počítače
• USB 3.0: 3 hostitelské porty USB 3.0, konektory typu A, 3 porty na zadním panelu
• Rozšiřující sloty: 1 slot PCIe x16, 1 slot PCIe x4, 2 sloty PCIe x1, 1 slot PCI
• Video výstup: 2 porty HDMI, konektor HDMI (typ A), 1 port VGA, 15pinový konektor D-sub (samice)
• Synchronizace času: PTP, IRIG-B (s rozšiřujícím modulem)
• TPM: TPM v2.0
• Bezpečné spuštění: UEFI

LED indikace

• Systém: Napájení x 1 Úložiště x 1 Programovatelné x 8
• Sériové: 2 na port (Tx, Rx)
• LAN: 8 na port (10/100/1000 Mbps)

Serial interface

• Přenosová rychlost: 300 bps až 115,2 kbps
• Konektor: DB9 samec
• ESD: 8 kV (úroveň 4)
• Izolace: 2 kV
• Sériové standardy: RS-232/422/485
• Přepětí: 2 kV

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Digitální vstupy

• Digitální vstupní kanály: DIs x 6
• Napětí: 0 až 30 VDC při 25 Hz
• Mokrý kontakt (DI k COM): Zapnuto: 10 až 30 VDC

Digitální výstupy

• Digitální výstupní kanály: DOs x 2
• Jmenovitý proud: max. 200 mA na kanál
• Napětí: 24 až 30 VDC
• Typ I/O: Sink

Parametry napájení

• Vstupní proud: 100 až 240 VAC, 50/60 Hz, 1,15 A (max.) 100 až 240 VDC, 1,15 A (max.)
• Input voltage: 100 až 240 VAC 100 až 240 VDC
• Tlačítko napájení: Tlačítko reset (přední panel) ZAP/VYP (zadní panel)

Mechanical properties

• Housing: kovové
• Rozměry (bez úchytů): 440 x 132,8 x 281,4 mm (17,3 x 5,2 x 11,1 palce)
• Hmotnost: 14 000 g (31,11 lb)
• Instalace: montáž do 19palcového racku

Limity prostředí

• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
