EDS-2008-EL-M-SC-T, switch s optikou a rozšířeným teplotním rozsahem

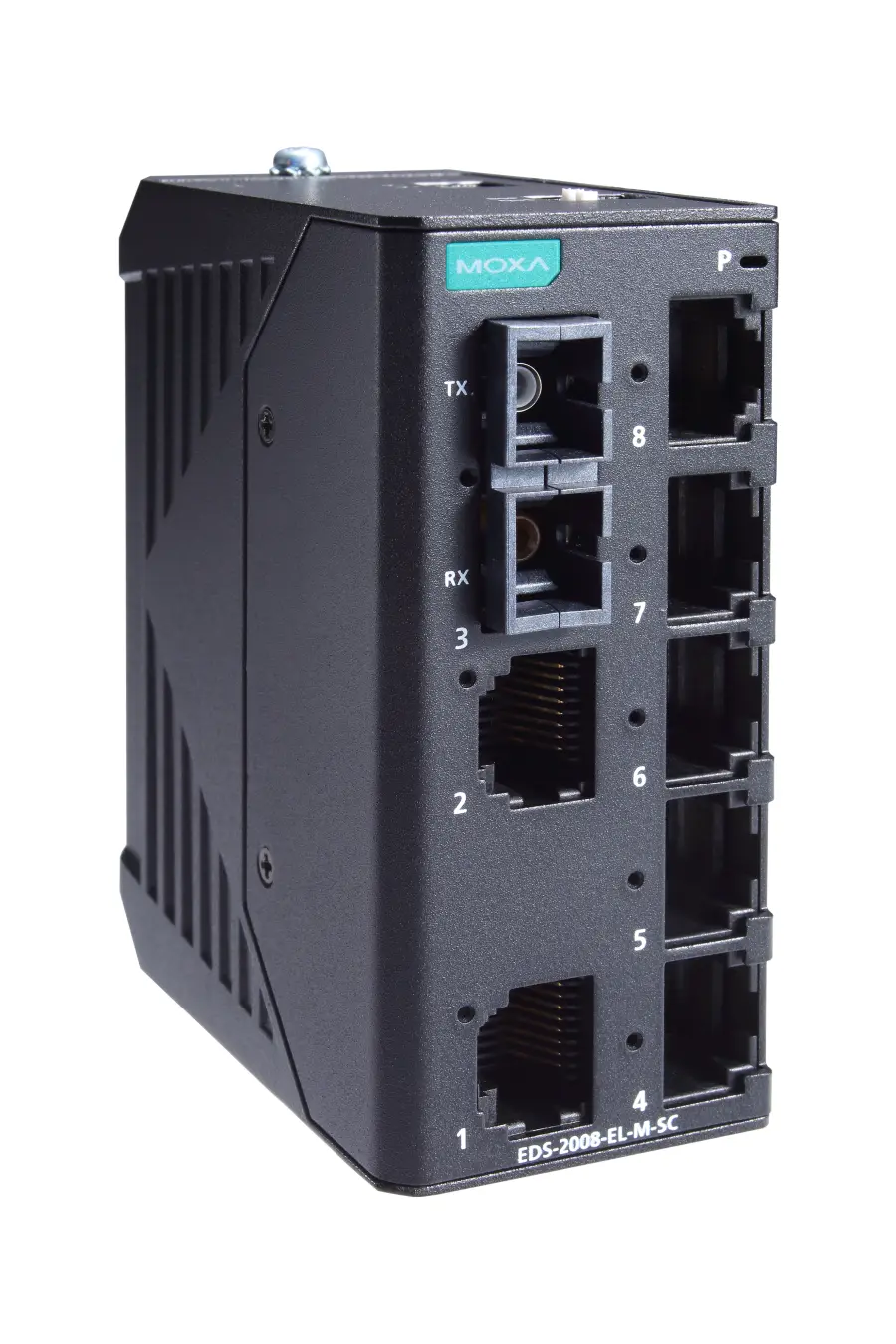

Moxa EDS-2008-EL-M-SC-T – průmyslový 8portový Ethernet switch s optikou a rozšířeným teplotním rozsahem

Moxa EDS-2008-EL-M-SC-T je odolný 8portový průmyslový Fast Ethernet switch z řady EDS-2008-EL, kombinující 7× 10/100BaseT(X) RJ45 měděných portů a 1× 100BaseFX multi-mode SC optický port. Díky rozšířenému teplotnímu rozsahu −40…+75 °C je určen pro nepřetržitý provoz v náročném průmyslovém prostředí, venkovních rozvaděčích, dopravních aplikacích nebo energetice.

Optický port 100BaseFX (MM, SC) umožňuje spolehlivě propojovat vzdálené rozvaděče a technologie na desítky kilometrů s vysokou odolností proti rušení a galvanickým oddělením. Měděné porty 10/100BaseT(X) slouží pro přímé připojení PLC, vzdálených I/O, HMI panelů, kamerových systémů, průmyslových PC a dalších zařízení v rozvaděči nebo stroji.

Navrženo pro nepřetržitý provoz 24/7 v extrémních podmínkách

EDS-2008-EL-M-SC-T je unmanaged switch, takže nevyžaduje žádnou konfiguraci – stačí jej nainstalovat a zapojit ( „plug and play“). Využívá architekturu store-and-forward, MAC tabulku o velikosti 8K a přepínací buffer 4 Mbit, což zaručuje stabilní přenos rámců i při vyšším zatížení sítě.

Na čelním panelu jsou k dispozici DIP přepínače pro aktivaci funkcí, které jsou klíčové pro průmyslové aplikace:

• QoS (Quality of Service) – upřednostnění kritických datových toků (řídicí komunikace PLC, pohony, vzdálená I/O, bezpečnostní obvody, IP kamery).
• Broadcast Storm Protection (BSP) – ochrana sítě před zahlcením broadcast provozem, které může způsobit výpadky komunikace a odstávku technologie.

Switch podporuje Auto MDI/MDI-X a automatické vyjednání rychlosti a duplexu, takže odpadá řešení křížených kabelů a ruční nastavování parametrů portů. Díky vysoké EMI/EMC odolnosti a 100% zahořovacím testům ve výrobě je EDS-2008-EL-M-SC-T vhodný pro náročné provozy s požadavkem na dlouhodobý bezobslužný provoz 24/7.

Kompaktní kovové provedení pro průmyslové rozvaděče a venkovní instalace

Switch je osazen v kovovém šasi s krytím IP30 a je určen pro montáž na DIN lištu. Kompaktní rozměry výrazně šetří místo v rozvaděči a umožňují instalaci i do stísněných prostor strojů, technických kontejnerů nebo venkovních skříní.

Napájení je řešeno přes odnímatelnou svorkovnici s rozsahem 12/24/48 VDC, provozně 9,6–60 VDC, takže lze switch napájet z běžných průmyslových DC rozvodů. Rozšířený teplotní rozsah −40…+75 °C z něj dělá ideální volbu pro aplikace, kde se střídají mrazy, letní vedra, vibrace a elektromagnetické rušení.

Typické aplikace Moxa EDS-2008-EL-M-SC-T

• Dopravní infrastruktura – řízení křižovatek, inteligentní dopravní systémy, tunely, parkovací domy, městské kamerové systémy.
• Energetika a utility – trafostanice, rozvodny, vodohospodářství, úpravny a čističky vod.
• Venkovní a technologické rozvaděče – připojení lokálních I/O, RTU, senzorů, kamer a komunikačních uzlů na páteřní optickou síť.
• Průmyslové linky a stroje – kombinace měděného připojení v rozvaděči a optického propojení na nadřazenou síť.
• Projekty OEM výrobců strojů a rozvaděčů a systémových integrátorů s požadavkem na dlouhodobě dostupný průmyslový switch s optikou a rozšířeným teplotním rozsahem.

Hlavní výhody Moxa EDS-2008-EL-M-SC-T

• 7× 10/100BaseT(X) RJ45 + 1× 100BaseFX (MM, SC) – kombinace mědi a optiky v jednom zařízení.
• Rozšířený teplotní rozsah −40…+75 °C pro náročné vnitřní i venkovní průmyslové aplikace.
• Unmanaged Fast Ethernet switch – jednoduché „plug and play“ bez nutnosti konfigurace.
• QoS a Broadcast Storm Protection (BSP) nastavitelné přes DIP přepínače.
• Kovové šasi IP30 a montáž na DIN lištu pro robustní instalaci v rozvaděčích.
• Napájení 12/24/48 VDC (9,6–60 VDC) s ochranou proti přepólování a přetížení.
• Store-and-forward, 8K MAC tabulka, 4 Mbit buffer pro stabilní přepínání i při vyšším zatížení.
• Vysoká EMI/EMC odolnost a 100% burn-in test pro spolehlivý dlouhodobý provoz 24/7.
