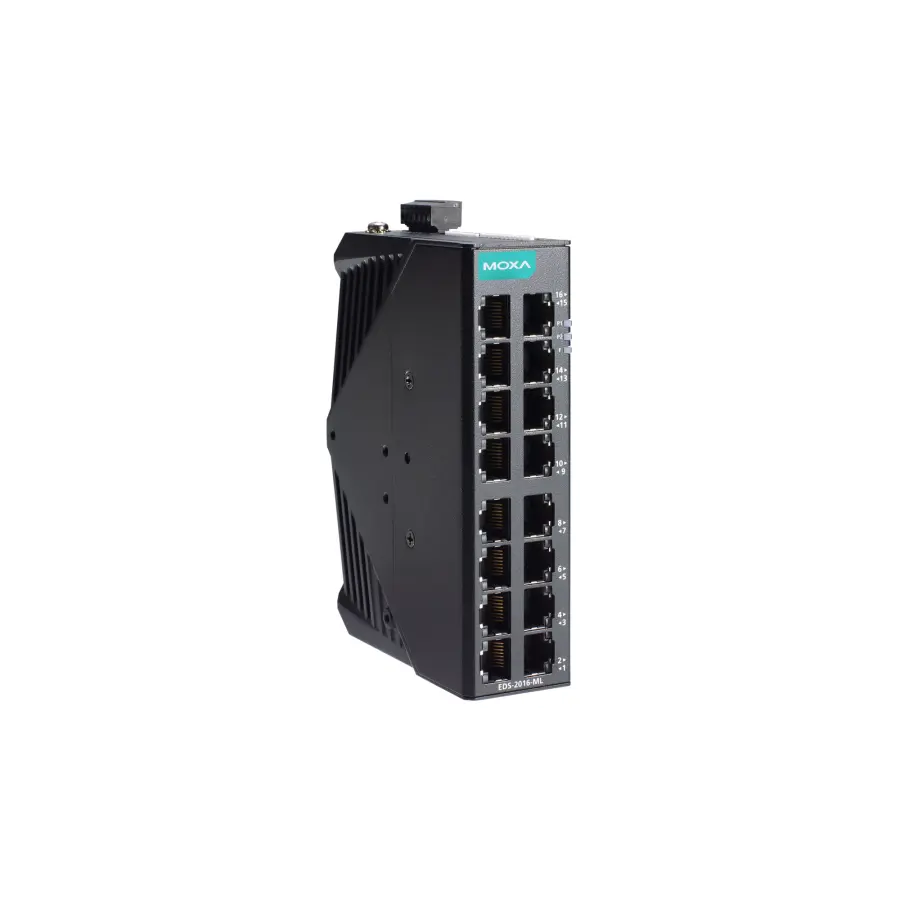

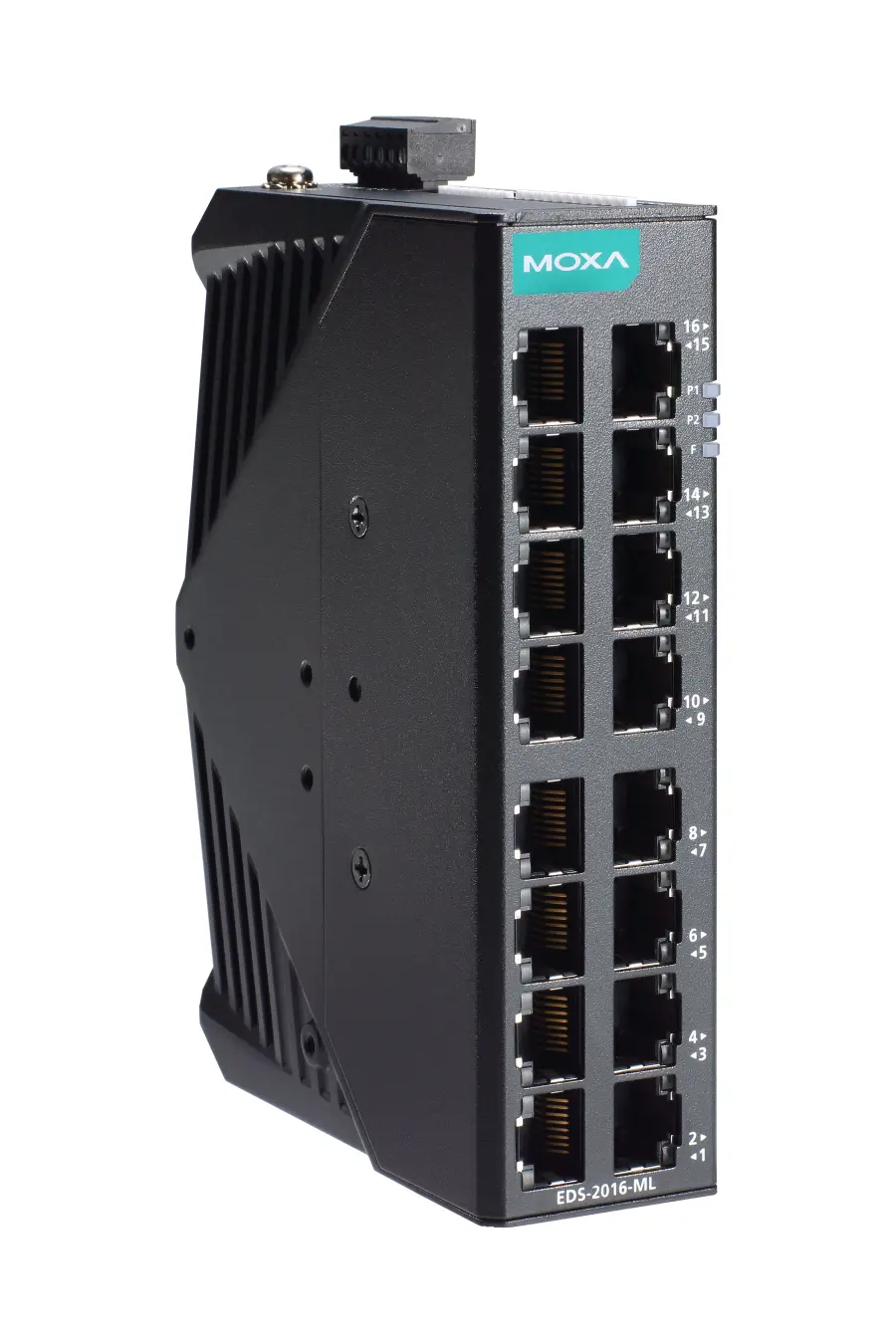

# EDS-2016-ML

Průmyslový Ethernetový switch bez managementu, porty: 16, SFP: Více informací 100BaseFX multimodální singlemodový (40 km) single, teplota: -10 až 60 °C (14 až 140 °F), napájení: 12/24/48 VDC redundantní duální vstupy

**Dostupnost:** Není skladem (0 ks)

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 180412110830 |
| Záruka | 60 |
| Záruka pro firmy | 60 |
| Značka | MOXA |

## Podrobný popis

Průmyslový Ethernetový switch bez managementu – Ethernetový switch s 16 porty 10/100BaseT(X), duálními 12/24/48 napájecími vstupy, provozní teplotou -10 až 60 °CEthernet interfacePorty 10/100BaseT(X) (konektor RJ45): 16Normy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) IEEE 802.3x pro s managementem toku IEEE 802.1p pro třídu služebfiber: Více informací 100BaseFX Multimódové Jednomódové (40 km) Jednomódové (80 km) Typ optického kabelu OM1 50/125 µm G.652 G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km 80 km Typická vlnová délka (nm) 1300 1310 1550 Rozsah TX (nm) 1260 až 1360 1280 až 1340 1530 až 1570 Rozsah RX (nm) 1100 až 1600 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 -3 až -34 Linkový rozpočet (dB) 12 29 29 Disperzní penalizace (dB) 3 1 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).Konfigurace DIP přepínačeRozhraní Ethernet: Kvalita služby (QoS) Ochrana proti broadcast storm Alarm poruchy portuVstupní/výstupní rozhraníAlarm relay outputs: Reléový výstup s proudovou zatížitelností 1 A při 24 VDCVlastnosti přepínačeVelikost tabulky MAC: 8 KVelikost vyrovnávací paměti paketů: 2 MbityTyp zpracování: Uložit a předatParametry napájeníPřipojení: 1 odnímatelná 6kontaktní svorkovniceVstupní proud: 0,088 A při 24 VDCInput voltage: 12/24/48 VDC Redundantní duální vstupyProvozní napětí: 9,6 až 60 VDCOchrana proti přetížení proudem: PodporovánaOchrana proti přepólování: PodporovánaMechanical propertiesHousing: kovovéStupeň krytí IP: IP30Rozměry: 36 x 135 x 95 mm (1,41 x 5,31 x 3,74 palce)Hmotnost: 486 g (1,07 libry)Instalace: montáž na DIN lištu, montáž na stěnu (s volitelnou sadou)Provozní podmínkyProvozní teplota: -10 až 60 °C (14 až 140 °F)Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)Normy a certifikaceBezpečnost: UL 61010-2-201 EN 62368-1(LVD)EMC: EN 55032/35 EN 61000-6-2/-6-4EMI: CISPR 32, FCC část 15B třída AEMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 MHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMFNebezpečné prostory: třída I, divize 2 (CID2) ATEX IECExŽeleznice: EN 50121-4s managementem dopravy: NEMA TS2Vibrace: IEC 60068-2-6Náraz: IEC 60068-2-27Volný pád: IEC 60068-2-32Námořní doprava: DNV, LR, ABS NKMTBFČas: 2 523 953 hodinNormy: Telcordia (Bellcore), GBZárukaZáruční doba: 5 letPodrobn

## Soubory ke stažení

* [Katalog moxa-eds-2016-ml-series-datasheet-v1.3](https://www.elvac.eu/files/shop/moxa/datasheet/moxa-eds-2016-ml-series-datasheet-v1.3.pdf)
