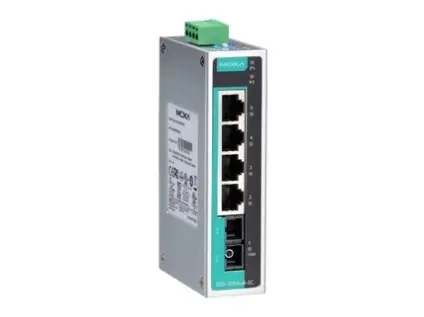

EDS-205A-M-SC

Průmyslový spravovaný Ethernetový switch – nespravovaný Ethernetový switch se 4 porty 10/100BaseT(X), 1 portem 100BaseFX multimode s konektorem SC, provozní teplotou -10 až 60 °C

Ethernet interface

• Porty 10/100BaseT(X) (konektor RJ45): 4 Auto-negociace rychlosti Režim Full/Half duplex Automatické připojení MDI/MDI-X
• Porty 100BaseFX (multimódový konektor SC): 1
• Normy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku
• fiber: Další informace 100BaseFX Multimódový fiber kabel Typ OM1 OM2 OM3 OM4 Typická vzdálenost 4 km 4 km 4 km 4 km Vlnová délka Rozsah TX (nm) 1260 až 1360 Rozsah RX (nm) 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 Rozsah RX (dBm) -3 až -32 Linkový rozpočet (dB) 12 Disperzní penalizace (dB) 3 3 3 3 100BaseFX Vícevláknový jednovláknový fiber kabel Typ 50/125 µm G.652 800 MHz x km Typická vzdálenost 5 km 40 km Vlnová délka TX Rozsah (nm) 1260 až 1360 1280 až 1340 RX Rozsah (nm) 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 Rozpočet linky (dB) 12 29 Disperzní penalizace (dB) 3 1 Poznámka: Při použití 40 km single-mode fiber transceiveru na krátké vzdálenosti důrazně doporučujeme instalovat atenuátor, aby nedošlo k poškození transceiveru v důsledku nadměrného optického výkonu. Poznámka: Aby bylo možné dosáhnout „typické vzdálenosti“ fiber transceiveru, měl by být Link Budget (dB) větší než kombinovaná Dispersion Penalty (dB) a Total Link Loss (dB).

Vlastnosti přepínače

• Velikost tabulky MAC: 2 K
• Velikost vyrovnávací paměti paketů: 768 kbits
• Typ zpracování: Uložit a předat

Parametry napájení

• Připojení: 1 odnímatelný 4kontaktní svorkovnice
• Vstupní proud: 0,29 A (max.)
• Input voltage: 12/24/48 VDC Redundantní duální vstupy
• Provozní napětí: 9,6 až 60 VDC
• Ochrana proti přetížení proudem: podporována
• Ochrana proti přepólování: podporována

Konfigurace DIP přepínače

• Rozhraní Ethernet: ochrana proti broadcast stormu Kvalita služeb (QoS) Zapnutím DIP přepínače QoS se také zapne filtrování multicastu, které blokuje provoz LLDP a PROFINET PTCP-Delay.

Mechanical properties

• Housing: hliník
• Stupeň krytí IP: IP30
• Rozměry: 30 x 115 x 70 mm (1,18 x 4,52 x 2,76 palce)
• Hmotnost: 175 g (0,39 libry)
• Instalace: montáž na DIN lištu, montáž na zeď (s volitelnou sadou)

Provozní podmínky

• Provozní teplota: -10 až 60 °C (14 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Bezpečnost: UL 61010-1 UL 61010-2-201 UL 62368 EN 62368-1
• Nebezpečné prostory: IECEx ATEX třída I divize 2 (CID2)
• Námořní doprava: ABS, LR, NK DNV
• Železnice: EN 50121-4
• Řízení dopravy: NEMA TS2
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6
• Volný pád: IEC 60068-2-31

MTBF

• Čas: 3 500 324 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
