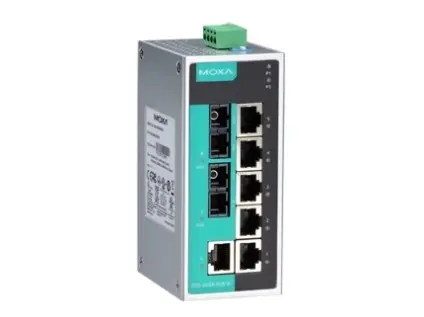

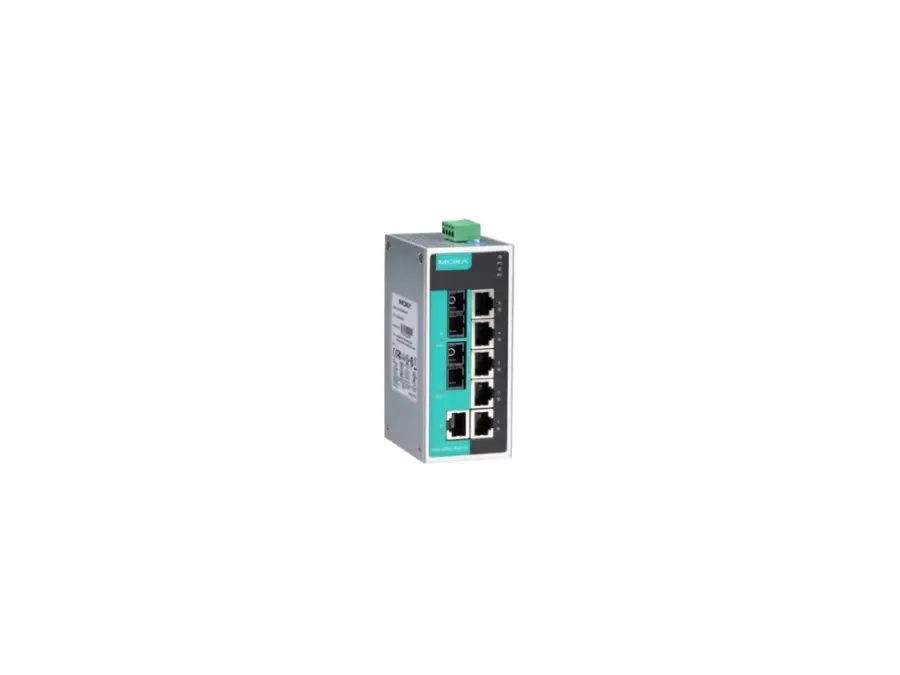

EDS-208A-MM-SC

Průmyslový spravovaný Ethernetový switch – nespravovaný Ethernetový switch se 6 porty 10/100BaseT(X), 2 porty 100BaseFX multimod s konektory SC, Provozní teplota -10 až 60 °C

Ethernet interface

• Porty 10/100BaseT(X) (konektor RJ45): 6 auto-negociace rychlosti, režim Full/Half duplex, automatické připojení MDI/MDI-X
• Porty 100BaseFX (multimódový konektor SC): 2
• Normy: IEEE 802.3 pro 10BaseT, IEEE 802.3u pro 100BaseT(X) a 100BaseFX, IEEE 802.3x pro řízení toku
• fiber: Další informace 100BaseFX Multimódový jednovidový fiber kabel Typ OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km Typická vlnová délka (nm) 1300 1310 Dosah TX (nm) 1260 až 1360 1280 až 1340 RX rozsah (nm) 1100 až 1600 1100 až 1600 fiber výkon TX rozsah (dBm) -10 až -20 0 až -5 RX rozsah (dBm) -3 až -32 -3 až -34 Rozpočet spojení (dB) 12 29 Disperzní ztráta (dB) 3 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu.Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).

Vlastnosti přepínače

• Velikost tabulky MAC: 2 K
• Velikost vyrovnávací paměti paketů: 768 kbits
• Typ zpracování: Uložit a předat

Parametry napájení

• Připojení: 1 odnímatelná 4kontaktní svorkovnice
• Vstupní proud: 0,15 A při 24 VDC
• Input voltage: 12/24/48 VDC Redundantní duální vstupy
• Provozní napětí: 9,6 až 60 VDC
• Ochrana proti přetížení proudem: Podporována
• Ochrana proti přepólování: Podporována

Konfigurace DIP přepínačů

• Ethernet interface: Ochrana proti broadcast storm

Mechanical properties

• Housing: Hliník
• Stupeň krytí IP: IP30
• Rozměry: 50 x 114 x 70 mm (1,96 x 4,49 x 2,76 palce)
• Hmotnost: 275 g (0,61 lb)
• Instalace: Montáž na DIN lištu Montáž na zeď (s volitelnou sadou)

Limity prostředí

• Provozní teplota: -10 až 60 °C (14 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• Bezpečnost: UL 508 EN 62368-1 (LVD)
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Nebezpečné prostory: ATEX třída I divize 2 (CID2)
• Železnice: CS 50121-4
• Řízení dopravy: NEMA TS2
• Vibrace: IEC 60068-2-6
• Náraz: IEC 60068-2-27
• Volný pád: IEC 60068-2-31
• Námořní doprava: ABS, LR, NK DNV

MTBF

• Čas: EDS-208A: 3 248 014 hodin EDS-208A-MM/SS: 2 705 157 hodin EDS-208A-M/S: 2 943 335 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
