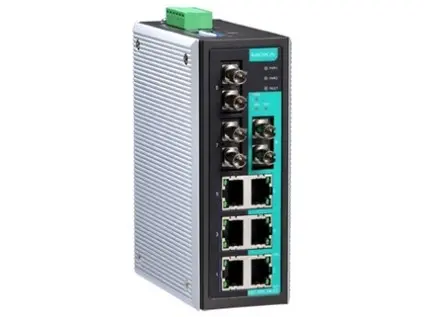

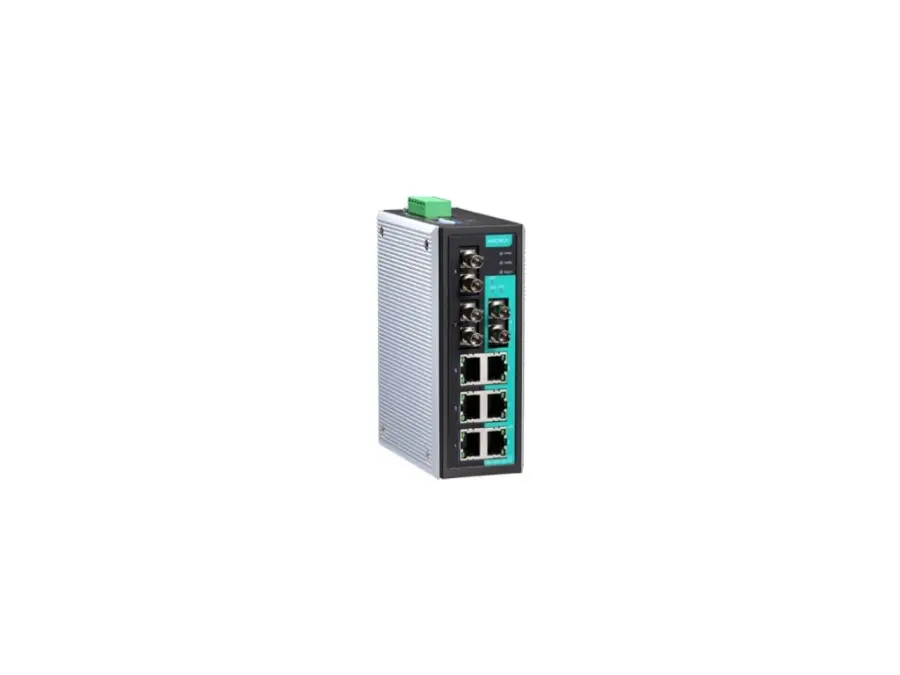

EDS-309-3M-ST-T

Průmyslový spravovaný Ethernetový switch – nespravovaný Ethernetový switch se 6 porty 10/100BaseT(X), 3 porty 100BaseFX multimode s konektory ST, reléovým výstupem pro varování, provozní teplotou -40 až 75 °C

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 6 Auto-negociace rychlosti Režim Full/Half duplex Automatické připojení MDI/MDI-X
• Porty 100BaseFX (multimódový konektor ST): 3
• Normy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku

Vlastnosti přepínače

• Velikost tabulky MAC: 1 K
• Velikost vyrovnávací paměti paketů: 512 kbits
• Typ zpracování: Uložit a předat

Konfigurace DIP přepínače

• Ethernet interface: Alarm přerušení portu

Parametry napájení

• Vstupní proud: 0,26 A při 24 VDC
• Připojení: 1 odnímatelná 6kontaktní svorkovnice
• Provozní napětí: 9,6 až 60 VDC
• Input voltage: Redundantní duální vstupy 12/24/48 VDC
• Ochrana proti přepólování: Podporována
• Ochrana proti přetížení proudem: Podporována

Mechanical properties

• Housing: Kovové
• Stupeň krytí IP: IP30
• Rozměry: 53,6 x 135 x 105 mm (2,11 x 5,31 x 4,13 palce)
• Hmotnost: 790 g (1,75 lb)
• Instalace: Montáž na DIN lištu Montáž na zeď (s volitelnou sadou)

Limity prostředí

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• Bezpečnost: UL 60950 UL 508 CSA C22.2 č. 60950, EN 62368-1 (LVD)
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 MHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Nebezpečné prostory: ATEX třída I divize 2 (CID2)
• Vibrace: IEC 60068-2-6
• Náraz: IEC 60068-2-27
• Volný pád: IEC 60068-2-32
• Námořní: DNV

MTBF

• Čas: 2 388 799 hodin
• Normy: MIL-HDBK-217F

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
