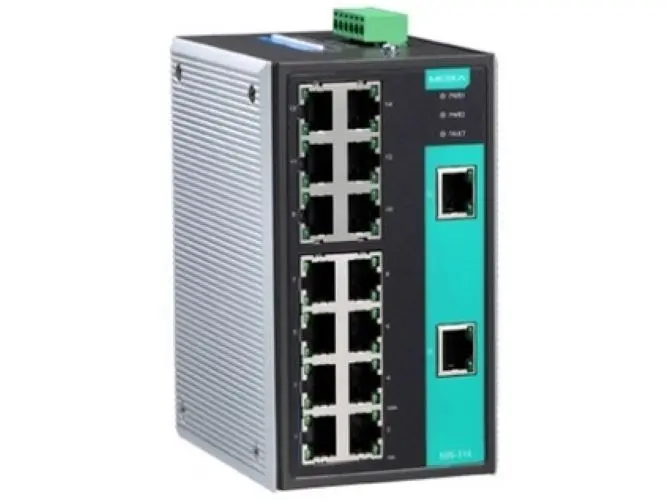

EDS-316-T

EDS-316-T je nespravovaný průmyslový Ethernetový přepínač řady EDS-316. Nespravovaný Ethernetový přepínač s 16 porty 10/100BaseT(X), reléovým výstupem pro varování, provozní teplotou -40 až 75 °C

Specifikace:

• Porty 10/100BaseT(X) (konektor RJ45): 16 Auto-negociace rychlosti Režim Full/Half duplex Automatické připojení MDI/MDI-X
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Podrobnosti: Viz www.moxa.com/warranty
• Rozměry: 80,1 x 135 x 105 mm (3,15 x 5,31 x 4,13 palce)
• Ethernetové rozhraní: Alarm přerušení portu
• Nebezpečné prostředí: ATEX třída I divize 2 (CID2)
• Optické vlákno: | 100BaseFX Vícevláknové | Jednovláknové (40 km) | Jednovláknové (80 km) Typ optického kabelu | OM1 | 50/125 µm | G.652 | G.652 800 MHz x km Typická vzdálenost | 4 km | 5 km | 40 km | 80 km Vlnová délka | Typická (nm) | 1300 | 1310 | 1550 Rozsah TX (nm) | 1260 až 1360 | 1280 až 1340 | 1530 až 1570 Rozsah RX (nm) | 1100 až 1600 | 1100 až 1600 | 1100 až 1600 Optický výkon | Rozsah TX (dBm) | -10 až -20 | 0 až -5 | 0 až -5 Rozsah RX (dBm) | -3 až -32 | -3 až -34 | -3 až -34 Link Budget (dB) | 12 | 29 | 29 Dispersní penalizace (dB) | 3 | 1 | 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Link budget (dB) > dispersní penalizace (dB) + celková ztráta linky (dB).
• Velikost vyrovnávací paměti paketů: 1,25 Mbits
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Vstupní proud: 0,34 A při 24 VDC
• Vstupní napětí: 12/24/48 VDC Redundantní duální vstupy
• Provozní napětí: 9,6 až 60 VDC
• Ochrana proti přetížení proudem: Podporována
• Ochrana proti přepólování: Podporována
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 MHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6
• Pouzdro: kovové
• Instalace: montáž na DIN lištu, montáž na zeď (s volitelnou sadou)
• Velikost tabulky MAC: 4 K
• Hmotnost: 1140 g (2,52 lb)
• Typ zpracování: Uložení a předání
• Normy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku
• Alarmové kontaktní kanály: 1 reléový výstup s proudovou zatížitelností 1 A při 24 VDC
• Připojení: 1 odnímatelná 6kontaktní svorkovnice
• Volný pád: IEC 60068-2-32
• Stupeň krytí IP: IP30
• Námořní: DNV
• Bezpečnost: EN 62368-1 UL 508 UL 60950-1 CSA C22.2 č. 60950-1
• Čas: 2 226 219 hodin
• Záruční doba: 5 let
