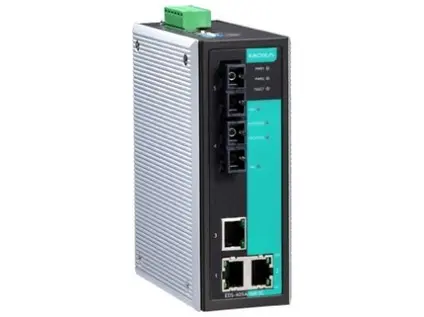

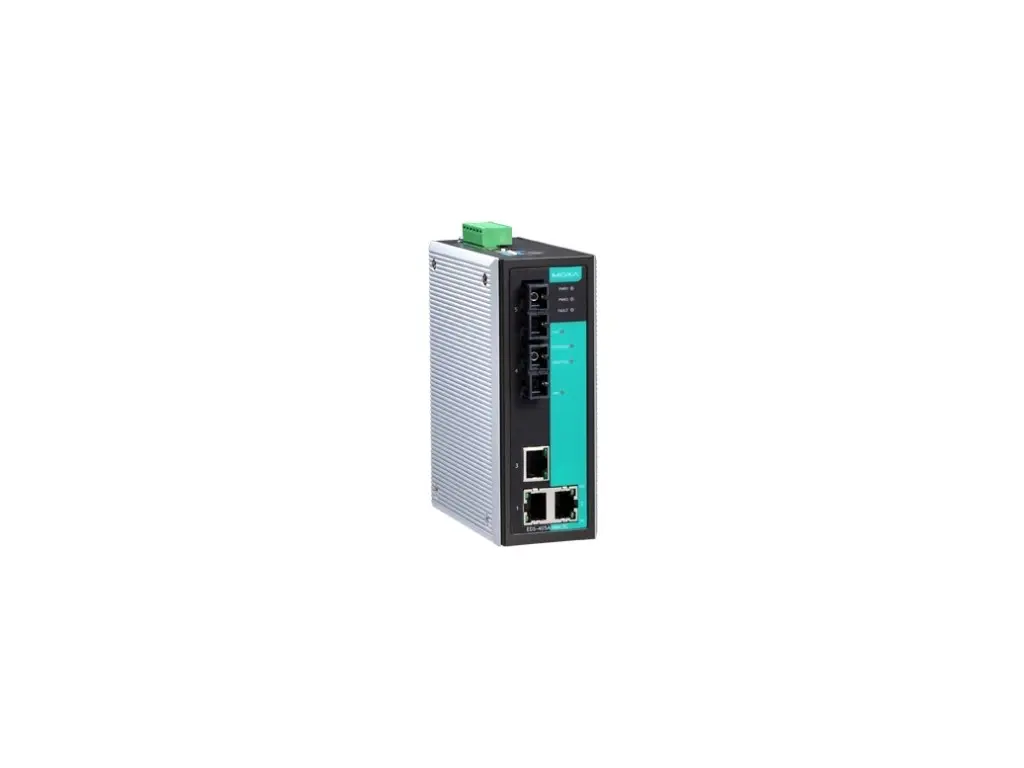

EDS-405A-MM-SC-T

Průmyslový spravovaný Ethernetový switch – Základní spravovaný Ethernetový switch se 3 porty 10/100BaseT(X), 2 porty 100BaseFX multimode s konektory SC, Provozní teplota -40 až 75 °C

Ethernet interface

• Porty 10/100BaseT(X) (konektor RJ45): 3 Auto-negociace rychlosti Režim plného/polovičního duplexu Automatické připojení MDI/MDI-X
• Porty 100BaseFX (multimódový konektor SC): 2
• fiber: Další informace 100BaseFX Multimódový jednovidový fiber kabel Typ OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km Typická vlnová délka (nm) 1300 1310 Dosah TX (nm) 1260 až 1360 1280 až 1340 RX rozsah (nm) 1100 až 1600 1100 až 1600 fiber výkon TX rozsah (dBm) -10 až -20 0 až -5 RX rozsah (dBm) -3 až -32 -3 až -34 Rozpočet spojení (dB) 12 29 Disperzní ztráta (dB) 3 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočtěte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).
• Normy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku IEEE 802.1DEthernet Software Features
• Filtr: 802.1Q VLAN, GMRP, GVRP IGMP v1/v2 Port-based VLAN
• Průmyslové protokoly: EtherNet/IP Modbus TCP
• Správa: Řízení toku zpětným tlakem BOOTP DHCP Option 66/67/82 DHCP server/klient Řízení toku IPv4/IPv6 LLDP Port Mirror RARP, RMON, SMTP SNMP Inform SNMPv1/v2c/v3 Syslog Telnet TFTP
• MIB: Bridge MIB Ethernet-like MIB MIB-II P-BRIDGE, MIB, RMON MIB skupiny 1, 2, 3, 9 RSTP MIB
• Redundantní protokoly: RSTP STP Turbo Chain Turbo Ring v1/v2
• Zabezpečení: Ochrana proti broadcast storm HTTPS/SSL NTP autentizace Port Lock SNMPv3 SSH Trust řízení přístupu
• Správa času: NTP server/klient SNTP

Vlastnosti přepínače

• Skupiny IGMP: 256
• Velikost tabulky MAC: 2 K
• Max. počet VLAN: 64
• Velikost vyrovnávací paměti paketů: 1 Mbits
• Fronty priorit: 4
• Rozsah ID VLAN: VID 1 až 4094

Serial interface

• Konzolový port: RS-232 (TxD, RxD, GND), 10pinový RJ45 (115200, n, 8, 1)

Konfigurace DIP přepínače

• Ethernet interface: Turbo Ring, Master, Coupler, Reserve

Vstupní/výstupní rozhraní

• Alarm relay outputs: Reléový výstup s proudovou zatížitelností 1 A při 24 VDC

Parametry napájení

• Input voltage: 12/24/48 VDC Redundantní duální vstupy
• Provozní napětí: 9,6 až 60 VDC
• Vstupní proud: 0,594 A při 12 VDC, 0,286 A při 24 VDC, 0,154 A při 48 VDC
• Ochrana proti přetížení proudem: podporována
• Ochrana proti přepólování: podporována
• Připojení: 1 odnímatelná 6kontaktní svorkovnice

Mechanical properties

• Housing: kovové
• Stupeň krytí IP: IP30
• Rozměry: 53,6 x 135 x 105 mm (2,11 x 5,31 x 4,13 palce)
• Hmotnost: 650 g (1,44 lb)
• Instalace: Montáž na DIN lištu Montáž na zeď (s volitelnou sadou)

Limity prostředí

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• Bezpečnost: UL 508 UL 60950-1 EN 62368-1 EN 60950-1
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Nebezpečné prostory: ATEX třída I divize 2 (CID2)
• Železnice: CS 50121-4
• Řízení dopravy: NEMA TS2
• Vibrace: IEC 60068-2-6
• Náraz: IEC 60068-2-27
• Volný pád: IEC 60068-2-31
• Námořní doprava: DNV LR

MTBF

• Čas: 1 429 327 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
