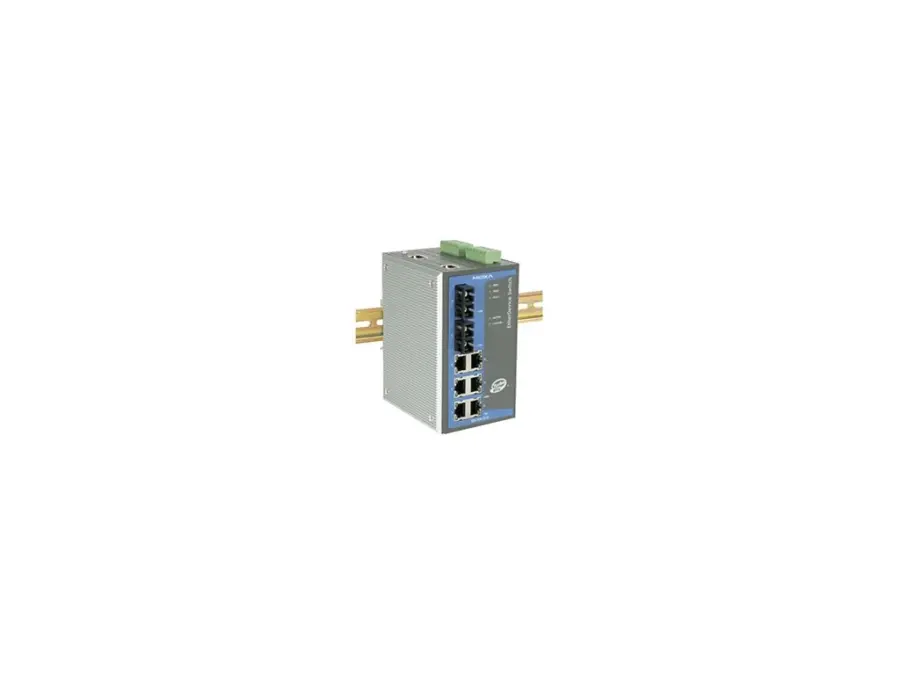

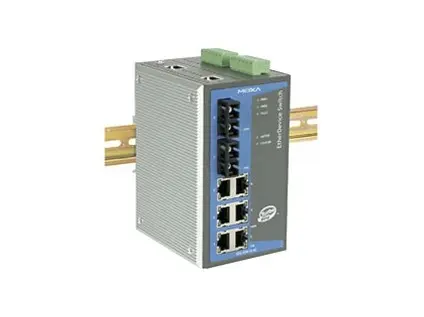

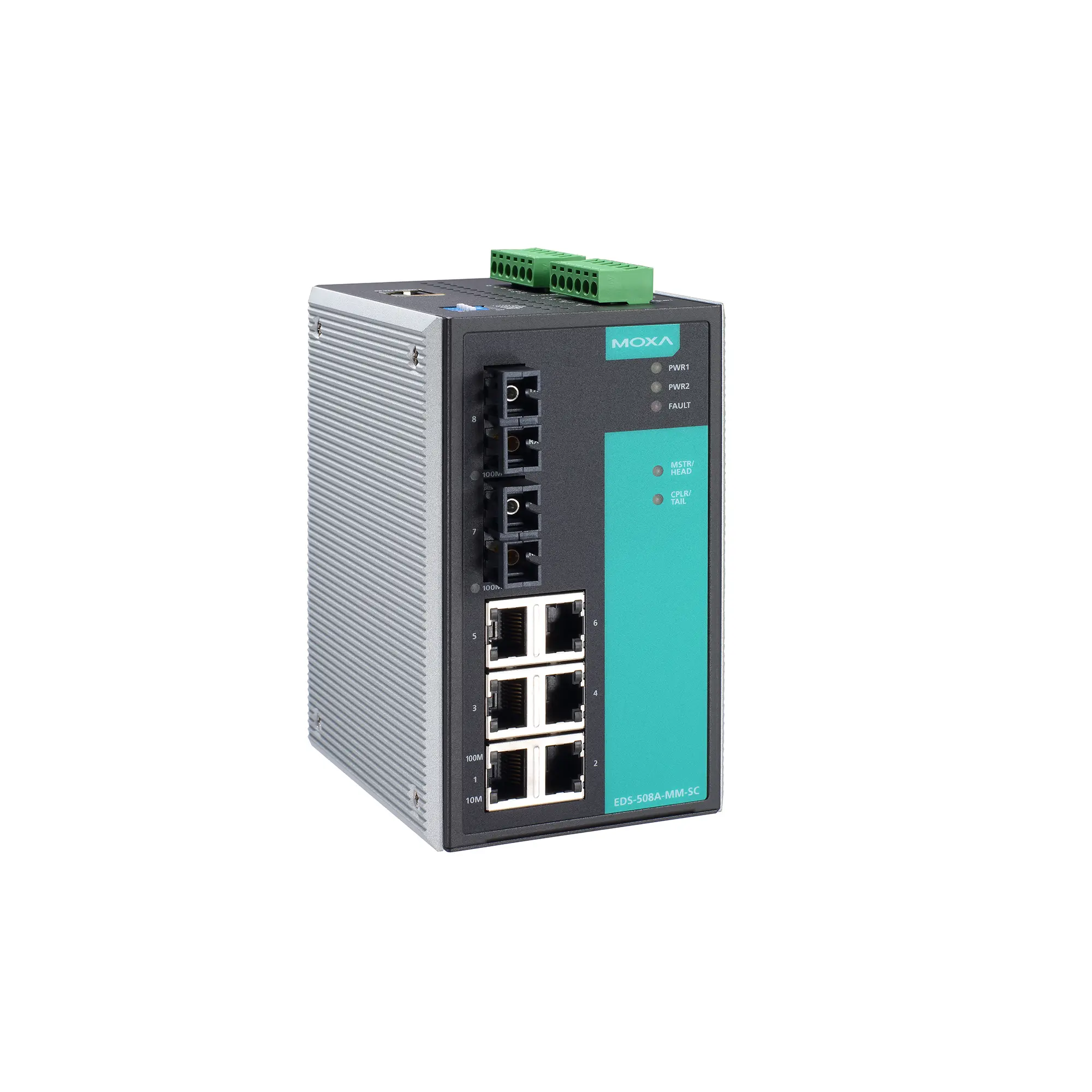

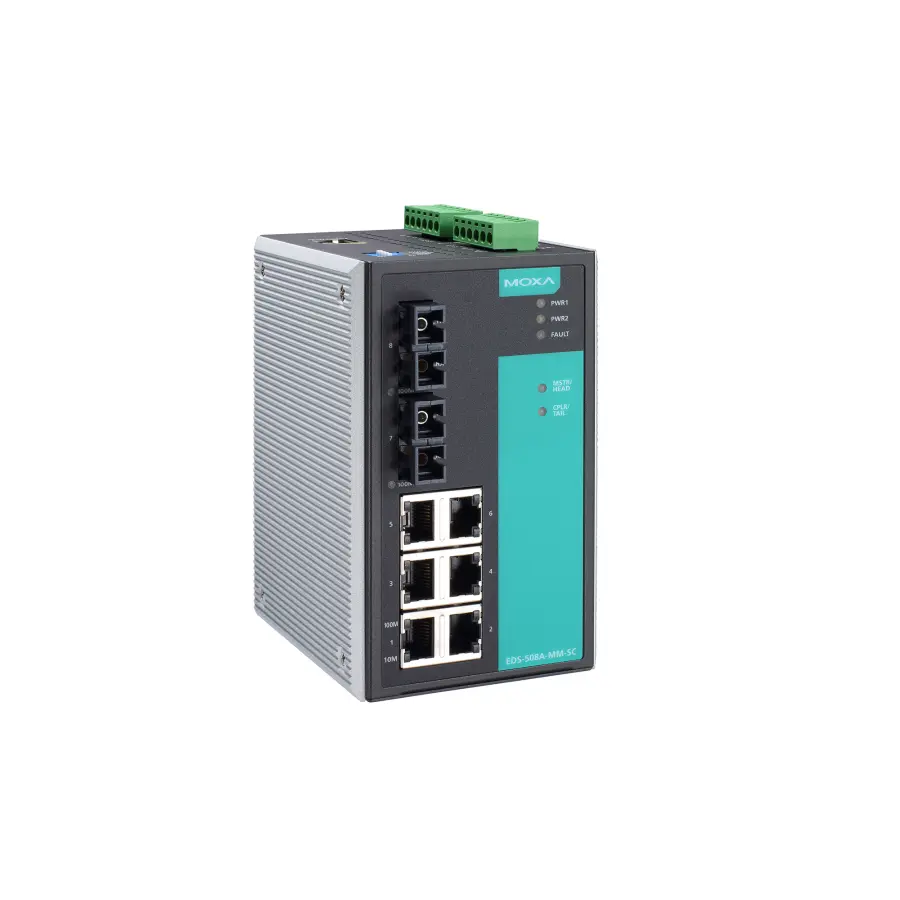

--- title: "EDS-508A-SS-SC" category: "Průmyslová komunikace > Průmyslový Ethernet > Ethernetové switche se správou" sku: "180408111640" --- **Kategorie:** Průmyslová komunikace > Průmyslový Ethernet > Ethernetové switche se správou # EDS-508A-SS-SC Průmyslový Ethernetový switch s managementem, porty: 6 Auto negotiation speed Full/Half duplex mode Auto MDI/MDI-X connection, Teplota: -10 to 60°C (14 to 140°F) **Dostupnost:** Skladem (10 ks) ## Základní informace | Parametr | Hodnota | | --- | --- | | Jednotka | ks | | Kód 1 | 180408111640 | | Záruka | 60 | | Záruka pro firmy | 60 | | Značka | MOXA | ## Podrobný popis Průmyslový Ethernetový switch s managementem – Ethernetový switch se 6 porty 10/100BaseT(X), 2 porty 100BaseFX single-mode s konektory SC, Provozní teplota 0 až 60 °CVstupní/výstupní rozhraníAlarm relay outputs: 2 reléové výstupy s proudovou zatížitelností 1 A při 24 VDCDigitální vstupní kanály: 2Digitální vstupy: +13 až +30 V pro stav 1 -30 až +3 V pro stav 0 Max. vstupní proud: 8 mAEthernet interfacePorty 10/100BaseT(X) (konektor RJ45): 6 Auto-negociace rychlosti Režim Full/Half duplex Automatické připojení MDI/MDI-XPorty 100BaseFX (konektor SC pro jednovidový režim): 2Standardy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.1X pro ověřování IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1Q pro značkování VLAN IEEE 802.1p pro třídu služeb IEEE 802.3x pro s managementem toku IEEE 802.3ad pro port trunk s LACPfiber: Další informace 100BaseFX Multimódové Jednovidové (40 km) Jednovidové (80 km) Typ optického kabelu OM1 50/125 µm G.652 G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km 80 km Typická vlnová délka (nm) 1300 1310 1550 Rozsah TX (nm) 1260 až 1360 1280 až 1340 1530 až 1570 Rozsah RX (nm) 1100 až 1600 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 -3 až -34 Linkový rozpočet (dB) 12 29 29 Disperzní penalizace (dB) 3 1 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).Funkce Ethernetového softwaruFiltr: 802.1Q VLAN Port-based VLAN IGMP v1/v2 GVRP GMRPPrůmyslové protokoly: EtherNet/IP Modbus TCPSpráva: IPv4/IPv6 SNMPv1/v2c/v3 LLDP port mirroring Zpětný tlak s managementem toku BOOTP, DDM, DHCP Option 66/67/82 DHCP server/klient s managementem toku RARP, RMON, SMTP SNMP Inform Syslog Telnet TFTPMIB: MIB-II Bridge MIB Ethernet-like MIB P-BRIDGE MIB Q-BRIDGE, MIB, RMON MIB Groups 1, 2, 3, 9 RSTP MIBRedundantní protokoly: STP, MSTP, RSTP LACP Link Aggregation Turbo Chain Turbo Ring v1/v2Zabezpečení: HTTPS/SSL TACACS+ Port Lock RADIUS SSHSpráva času: NTP server/klient SNTPVlastnosti přepínačeSkupiny IGMP: 256Velikost tabulky MAC: 8 KMax. počet VLAN: 64Velikost vyrovnávací paměti paketů: 1 MbitsFronty priorit: 4Rozsah ID VLAN: VID 1 až 4094LED rozhraníLED indikace: PWR1, PWR2, FAULT, 10/100M (TP port), 100M (fiber port), MSTR/HEAD, CPLR/TAILSerial interfaceKonzolový port: RS-232 (TxD, RxD, GND), 10pinový RJ45 (115200, n, 8, 1)Konfigurace DIP přepínačůEthernet interface: Turbo Ring, Master, Coupler, ReserveParametry napájeníKonektor: 2 odnímatelné 6kontaktní svorkovniceInput voltage: 12/24/48 VDC redundantní duální vstupyProvozní napětí: 9,6 až 60 VDCVstupní proud: 0,30 A při 24 VDCOchrana proti přetížení proudem: podporovánaOchrana proti přep ## Technická specifikace | Vlastnost | Hodnota | | --- | --- | | Max. provozní teplota | Max. provozní teplota 60 °C | | Celkový počet LAN portů | Celkový počet LAN portů 8 | | Počet metalických LAN portů | Počet metalických LAN portů 6 | | Počet optických LAN portů | Počet optických LAN portů 2 | | Počet portů max 100 Mb | Počet portů max 100 Mb 8 | | Normy | Normy ATEX Zone 2; DNV / GL; UL 508 / UL 60950-1 | | Podpora MSTP a 802.1X | Podpora MSTP a 802.1X Ano | | Způsob montáže | Způsob montáže DIN/Panel | ## Soubory ke stažení * [Manual Moxa_Managed_Switches_UM_v8_ELVAC15](https://www.elvac.eu/files/shop/moxa/manual/Moxa_Managed_Switches_UM_v8_ELVAC15.pdf) * [Katalog EDS-505A_508A_516A_Series_ELVAC15](https://www.elvac.eu/files/shop/moxa/datasheet/EDS-505A_508A_516A_Series_ELVAC15.pdf)
