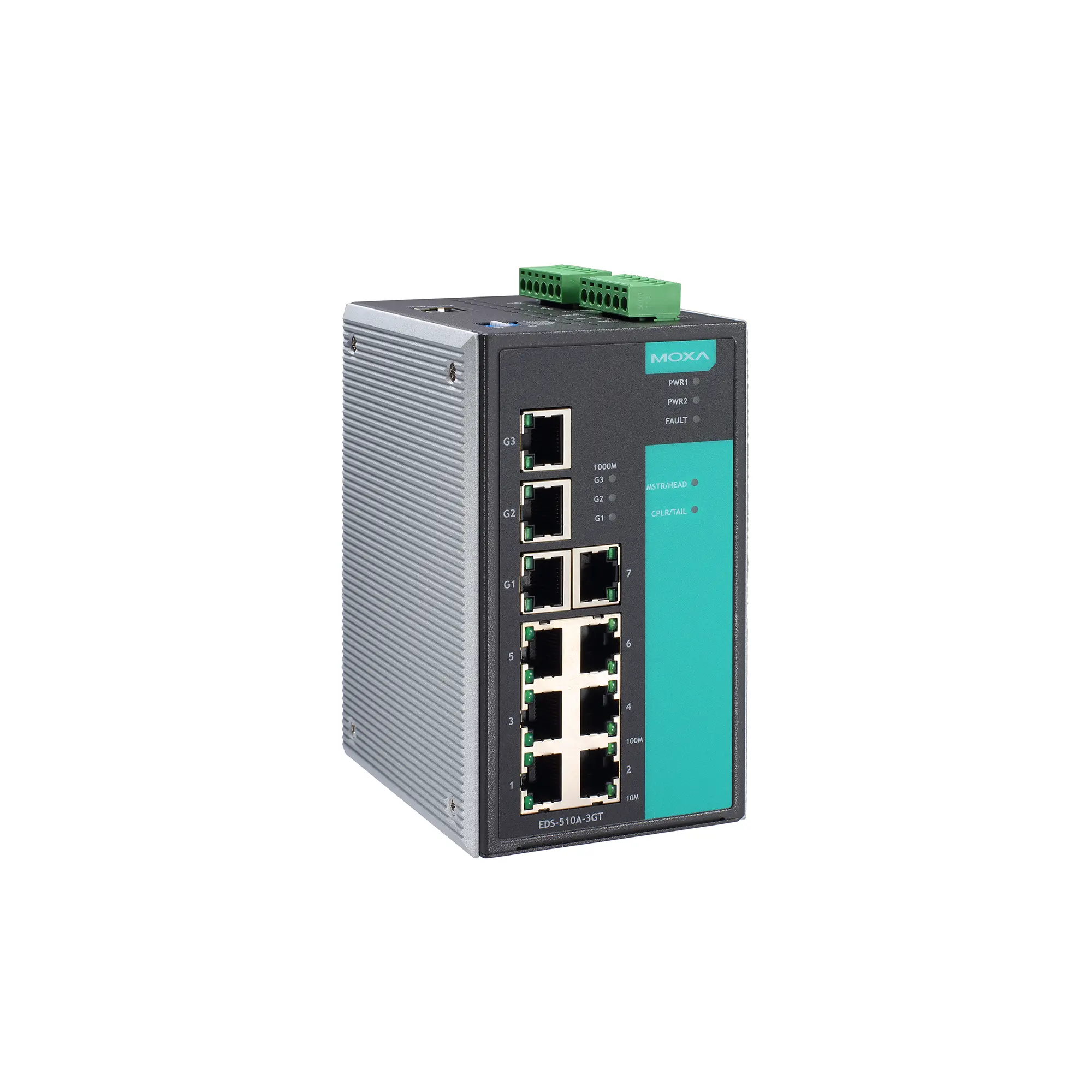

--- title: "EDS-510A-3GT-T" category: "Průmyslová komunikace > Průmyslový Ethernet > Ethernetové switche se správou" sku: "180408111515" --- **Kategorie:** Průmyslová komunikace > Průmyslový Ethernet > Ethernetové switche se správou # EDS-510A-3GT-T Průmyslový Ethernetový switch s managementem, porty: 7 Auto-negociace rychlosti Režim plného/polovičního duplexu Automatické MDI/M, Teplota: -40 až 75 °C (-40 až 167 °F), Napájení: 24 VDC Redundantní duální vstupy **Dostupnost:** Není skladem (0 ks) ## Základní informace | Parametr | Hodnota | | --- | --- | | Jednotka | ks | | Kód 1 | 180408111515 | | Záruka | 60 | | Záruka pro firmy | 60 | | Značka | MOXA | ## Podrobný popis Průmyslový Ethernetový switch s managementem – Gigabit Ethernet switch se 7 porty 10/100BaseT(X), 3 porty 10/100/1000BaseT(X), Provozní teplota -40 až 75 °CVstupní/výstupní rozhraníAlarm relay outputs: 2 reléové výstupy s proudovou zatížitelností 1 A při 24 VDCDigitální vstupní kanály: 2Digitální vstupy: +13 až +30 V pro stav 1 -30 až +3 V pro stav 0 Max. vstupní proud: 8 mARozhraní EthernetPorty 10/100BaseT(X) (konektor RJ45): 7 Auto-negociace rychlosti Režim plného/polovičního duplexu Automatické připojení MDI/MDI-XPorty 10/100/1000BaseT(X) (konektor RJ45): 3 Auto-negociace rychlosti Režim plného/polovičního duplexu Automatické připojení MDI/MDI-XStandardy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 1000BaseT(X) IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3z pro 1000BaseSX/LX/LHX/ZX IEEE 802.1X pro ověřování IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1Q pro značkování VLAN IEEE 802.1p pro třídu služeb IEEE 802.3x pro s managementem toku IEEE 802.3ad pro port trunk s LACPFunkce Ethernet softwaruFiltr: 802.1Q VLAN Port-based VLAN IGMP v1/v2 GVRP GMRPPrůmyslové protokoly: EtherNet/IP Modbus TCPSpráva: IPv4/IPv6 SNMPv1/v2c/v3 LLDP Port Mirror Back Pressure Flow Control BOOTP, DDM, DHCP Option 66/67/82 DHCP Server/Client Flow control RARP, RMON, SMTP SNMP Inform Syslog Telnet TFTPMIB: MIB-II Bridge MIB Ethernet-like MIB P-BRIDGE MIB Q-BRIDGE, MIB, RMON MIB Groups 1, 2, 3, 9 RSTP MIBRedundantní protokoly: STP, MSTP, RSTP LACP Link Aggregation Turbo Chain Turbo Ring v1/v2Zabezpečení: HTTPS/SSL, RADIUS, TACACS+ Port Lock SSHSpráva času: NTP server/klient SNTPVlastnosti přepínačeSkupiny IGMP: 256Velikost tabulky MAC: 8 KMax. počet VLAN: 64Velikost vyrovnávací paměti paketů: 1 MbitsFronty priorit: 4Rozsah ID VLAN: VID 1 až 4094LED rozhraníLED indikace: PWR1, PWR2, FAULT, 10/100M (TP port), 1000M (Gigabit port), MSTR/HEAD, CPLR/TAILSerial interfaceKonzolový port: RS-232 (TxD, RxD, GND), 10pinový RJ45 (115200, n, 8, 1)Konfigurace DIP přepínačůEthernet interface: Turbo Ring, Master, Coupler, ReserveParametry napájeníPřipojení: 2 odnímatelné 6kontaktní svorkovniceVstupní proud: 0,48 A při 24 VDCInput voltage: 24 VDC redundantní duální vstupyProvozní napětí: 12 až 45 VDCOchrana proti přetížení proudem: podporovánaOchrana proti přepólování: podporovánaMechanical propertiesHousing: kovovéStupeň krytí IP: IP30Rozměry: 80,2 x 135 x 105 mm (3,16 x 5,31 x 4,13 palce)Hmotnost: 1170 g (2,58 lb)Instalace: Montáž na DIN lištu, montáž na zeď (s volitelnou sadou)Provozní podmínkyProvozní teplota: -40 až 75 °C (-40 až 167 °F)Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)Normy a certifikaceBezpečnost: ## Technická specifikace | Vlastnost | Hodnota | | --- | --- | | Min. provozní teplota | Min. provozní teplota -40 °C | | Max. provozní teplota | Max. provozní teplota 75 °C | | Celkový počet LAN portů | Celkový počet LAN portů 10 | | Počet metalických LAN portů | Počet metalických LAN portů 10 | | Počet portů max 1000 Mb | Počet portů max 1000 Mb 3 | | Počet portů max 100 Mb | Počet portů max 100 Mb 7 | | Normy | Normy ATEX Zone 2; DNV / GL; NEMA TS2; UL 508 / UL 60950-1 | | Podpora MSTP a 802.1X | Podpora MSTP a 802.1X Ano | | Způsob montáže | Způsob montáže DIN/Panel | ## Soubory ke stažení * [Katalog EDS-510A_Series_ELVAC15](https://www.elvac.eu/files/shop/moxa/datasheet/EDS-510A_Series_ELVAC15.pdf) * [Manual Moxa_Managed_Switches_UM_v8_ELVAC15](https://www.elvac.eu/files/shop/moxa/manual/Moxa_Managed_Switches_UM_v8_ELVAC15.pdf)
