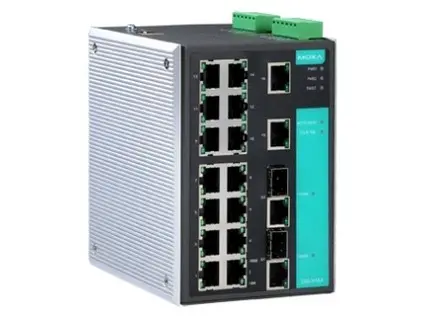

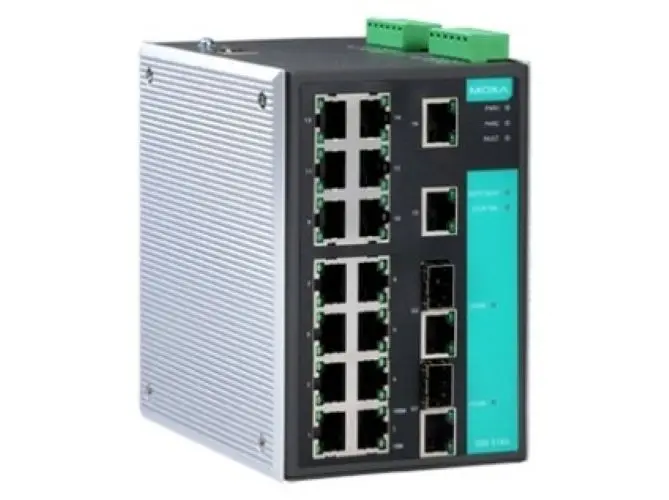

EDS-518A

Průmyslový spravovaný Ethernetový switch – spravovaný Gigabit Ethernet switch s 16 porty 10/100BaseT(X), 2 kombinovanými sloty 10/100/1000BaseT(X) nebo 1000BaseSFP pro přidání modulů Gigabit Ethernetu řady SFP-1G, Provozní teplota 0 až 60 °C

Vstupní/výstupní rozhraní

• Alarm relay outputs: Odporová zátěž: 1 A při 24 VDC
• Digitální vstupy: +13 až +30 V pro stav 1 -30 až +3 V pro stav 0 Max. vstupní proud: 8 mA

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 16 Auto-negociace rychlosti Režim plného/polovičního duplexu Automatické připojení MDI/MDI-X
• Kombinované porty (10/100/1000BaseT(X) nebo 1000BaseSFP): 2
• fiber: Více informací 100BaseFX Multimódové jednovidové fiber Typ kabelu OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km Typická vlnová délka (nm) 1300 1310 Dosah TX (nm) 1260 až 1360 1280 až 1340 Rozsah RX (nm) 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 Rozpočet spojení (dB) 12 29 Disperzní penalizace (dB) 3 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočtěte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).
• Normy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3z pro 1000BaseSX/LX/LHX/ZX IEEE 802.1X pro autentizaci IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1Q pro značkování VLAN IEEE 802.1p pro třídu služeb IEEE 802.3x pro řízení toku IEEE 802.3ad pro port trunk s LACP

Funkce Ethernetového softwaru

• Filtr: 802.1Q VLAN Port-based VLAN IGMP v1/v2 GVRP GMRP
• Průmyslové protokoly: EtherNet/IP Modbus TCP
• Správa: IPv4/IPv6 SNMPv1/v2c/v3 LLDP Port Mirror Back Pressure Flow Control BOOTP, DDM, DHCP Option 66/67/82 DHCP Server/Client Flow control RARP, RMON, SMTP SNMP Inform Syslog Telnet TFTP
• MIB: MIB-II Bridge MIB Ethernet-like MIB P-BRIDGE MIB Q-BRIDGE, MIB, RMON MIB Groups 1, 2, 3, 9 RSTP MIB
• Redundantní protokoly: STP, MSTP, RSTP LACP Link Aggregation Turbo Chain Turbo Ring v1/v2
• Zabezpečení: HTTPS/SSL TACACS+ Port Lock RADIUS SSH Ochrana proti broadcast storm
• Správa času: NTP Server/Client SNTP

Vlastnosti přepínače

• Skupiny IGMP: 256
• Velikost tabulky MAC: 8 K
• Max. počet VLAN: 64
• Velikost vyrovnávací paměti paketů: 2 Mbity
• Fronty priorit: 4
• Rozsah ID VLAN: VID 1 až 4094

LED rozhraní

• LED indikace: PWR1, PWR2, FAULT, 10/100M (port TP), 100M (port optického vlákna), 1000M (port Gigabit), MSTR/HEAD, CPLR/TAIL

Serial interface

• Konzolový port: RS-232 (TxD, RxD, GND), 10pinový RJ45 (115200, n, 8, 1)

Konfigurace DIP přepínače

• Ethernet interface: Turbo Ring, Master, Coupler, Reserve

Parametry napájení

• Připojení: 2 odnímatelné 6kontaktní svorkovnice
• Vstupní proud: 0,44 A při 24 VDC
• Input voltage: 24 VDC redundantní duální vstupy
• Provozní napětí: 12 až 45 VDC
• Ochrana proti přetížení proudem: podporována
• Ochrana proti přepólování: podporována

Mechanical properties

• Housing: kovové
• Stupeň krytí IP: IP30
• Rozměry: 94 x 135 x 142,7 mm (3,7 x 5,31 x 5,62 palce)
• Hmotnost: 1630 g (3,60 lb)
• Instalace: Montáž na DIN lištu Montáž na zeď (s volitelnou sadou)

Limity prostředí

• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• Bezpečnost: EN 62368-1 UL 60950-1 UL 508
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; Signál: 0,5 kV IEC 61000-4-2 Přepětí: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Nebezpečné prostory: ATEX třída I divize 2 (CID2)
• Vibrace: IEC 60068-2-6
• Náraz: IEC 60068-2-27
• Volný pád: IEC 60068-2-31
• Námořní: DNV, NK, LR

MTBF

• Čas: 250 966 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
