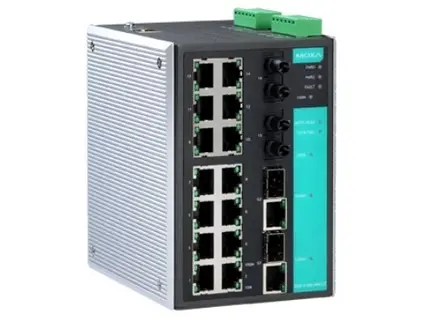

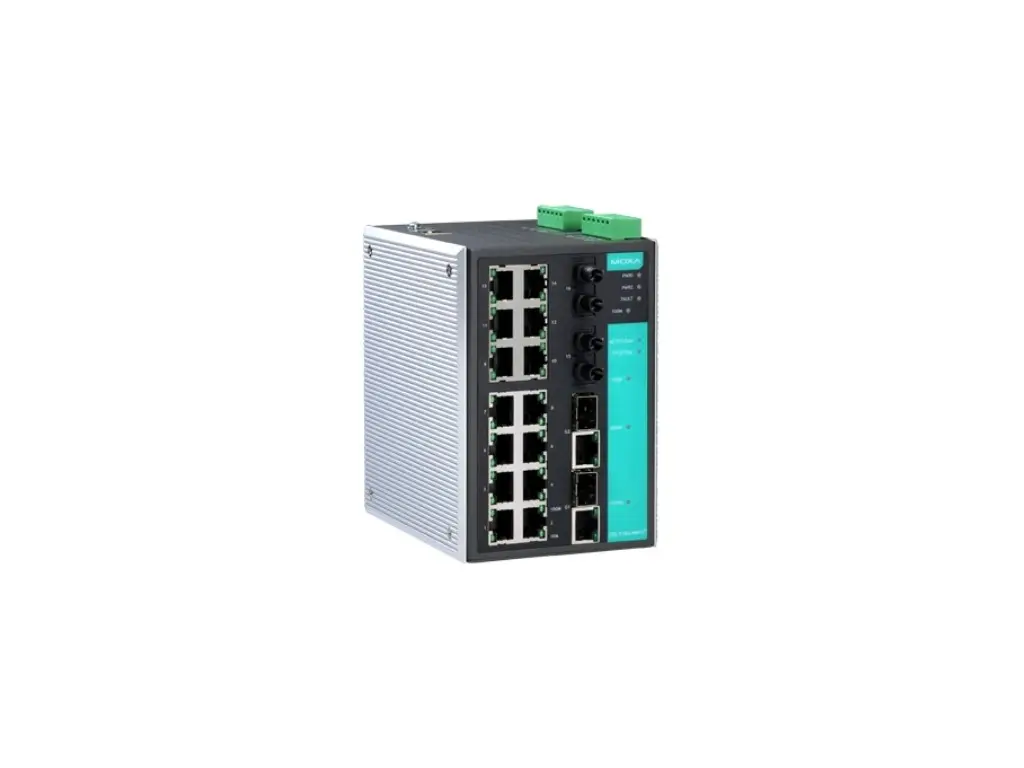

--- title: "EDS-518A-MM-ST" category: "Průmyslová komunikace > Průmyslový Ethernet > Ethernetové switche se správou" sku: "180408110920" --- **Kategorie:** Průmyslová komunikace > Průmyslový Ethernet > Ethernetové switche se správou # EDS-518A-MM-ST Průmyslový Ethernetový switch s managementem, porty: 14, auto-negociace rychlosti, režim plného/polovičního duplexu, automatické MDI/, SFP: 2, teplota: 0 až 60 °C (32 až 140 °F), napájení: 24 VDC, redundantní duální vstupy **Dostupnost:** Není skladem (0 ks) ## Základní informace | Parametr | Hodnota | | --- | --- | | Jednotka | ks | | Kód 1 | 180408110920 | | Záruka | 60 | | Záruka pro firmy | 60 | | Značka | MOXA | ## Podrobný popis Průmyslový Ethernetový switch s managementem – Gigabit Ethernet switch s 14 porty 10/100BaseT(X), 2 porty 100BaseFX multimode s konektory ST, 2 kombinované sloty 10/100/1000BaseT(X) nebo 1000BaseSFP pro přidání modulů Gigabit Ethernet řady SFP-1G, Provozní teplota 0 až 60 °CVstupní/výstupní rozhraníAlarm relay outputs: Odporová zátěž: 1 A při 24 VDCDigitální vstupy: +13 až +30 V pro stav 1 -30 až +3 V pro stav 0 Max. vstupní proud: 8 mARozhraní EthernetPorty 10/100BaseT(X) (konektor RJ45): 14 Auto-negociace rychlosti Režim plného/polovičního duplexu Automatické připojení MDI/MDI-XPorty 100BaseFX (konektor ST pro více režimů): 2Kombinované porty (10/100/1000BaseT(X) nebo 1000BaseSFP): 2fiber: Další informace 100BaseFX Multimódové jednovidové fiber Typ kabelu OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km Vlnová délka Typická (nm) 1300 1310 Rozsah TX (nm) 1260 až 1360 1280 až 1340 Rozsah RX (nm) 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 Linkový rozpočet (dB) 12 29 Disperzní penalizace (dB) 3 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).Normy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3z pro 1000BaseSX/LX/LHX/ZX IEEE 802.1X pro autentizaci IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1Q pro značkování VLAN IEEE 802.1p pro třídu služeb IEEE 802.3x pro s managementem toku IEEE 802.3ad pro port trunk s LACPFunkce Ethernet softwaruFiltr: 802.1Q VLAN Port-based VLAN IGMP v1/v2 GVRP GMRPPrůmyslové protokoly: EtherNet/IP Modbus TCPSpráva: IPv4/IPv6 SNMPv1/v2c/v3 LLDP Port Mirror Back Pressure Flow Control BOOTP, DDM, DHCP Option 66/67/82 DHCP Server/Client Flow control RARP, RMON, SMTP SNMP Inform Syslog Telnet TFTPMIB: MIB-II Bridge MIB Ethernet-like MIB P-BRIDGE MIB Q-BRIDGE, MIB, RMON MIB Groups 1, 2, 3, 9 RSTP MIBRedundantní protokoly: STP, MSTP, RSTP LACP Link Aggregation Turbo Chain Turbo Ring v1/v2Zabezpečení: HTTPS/SSL TACACS+ Port Lock RADIUS SSH Ochrana proti broadcast stormSpráva času: NTP Server/Client SNTPVlastnosti přepínačeSkupiny IGMP: 256Velikost tabulky MAC: 8 KMax. počet VLAN: 64Velikost vyrovnávací paměti paketů: 2 MbityFronty priorit: 4Rozsah ID VLAN: VID 1 až 4094LED rozhraníLED indikace: PWR1, PWR2, FAULT, 10/100M (port TP), 100M (port optického vlákna), 1000M (port Gigabit), MSTR/HEAD, CPLR/TAILSerial interfaceKonzolový port: RS-232 (TxD, RxD, GND), 10pinový RJ45 (115200, n, 8, 1)Konfigurace DIP přepínačeEthernet interface: Turbo Ring, Master, Coupler, ReserveParametry napájeníPřipojení: 2 odnímatelné 6kontaktní svorkovniceVstupní proud: 0,52 A při 24 VDCInput voltage: 24 VDC redundantní duální vstupyProvozní napětí: ## Technická specifikace | Vlastnost | Hodnota | | --- | --- | | Max. provozní teplota | Max. provozní teplota 60 °C | | Celkový počet LAN portů | Celkový počet LAN portů 18 | | Počet metalických LAN portů | Počet metalických LAN portů 16 | | Počet optických LAN portů | Počet optických LAN portů 2 | | Počet portů max 1000 Mb | Počet portů max 1000 Mb 2 | | Počet portů max 100 Mb | Počet portů max 100 Mb 16 | | Normy | Normy ATEX Zone 2; UL 508 / UL 60950-1 | | Počet SFP slotů | Počet SFP slotů 2 | | Podpora MSTP a 802.1X | Podpora MSTP a 802.1X Ano | | Způsob montáže | Způsob montáže DIN/Panel | ## Soubory ke stažení * [Manual Moxa_Managed_Switches_UM_v8_ELVAC15](https://www.elvac.eu/files/shop/moxa/manual/Moxa_Managed_Switches_UM_v8_ELVAC15.pdf) * [Katalog EDS-518A_Series_ELVAC15](https://www.elvac.eu/files/shop/moxa/datasheet/EDS-518A_Series_ELVAC15.pdf)
