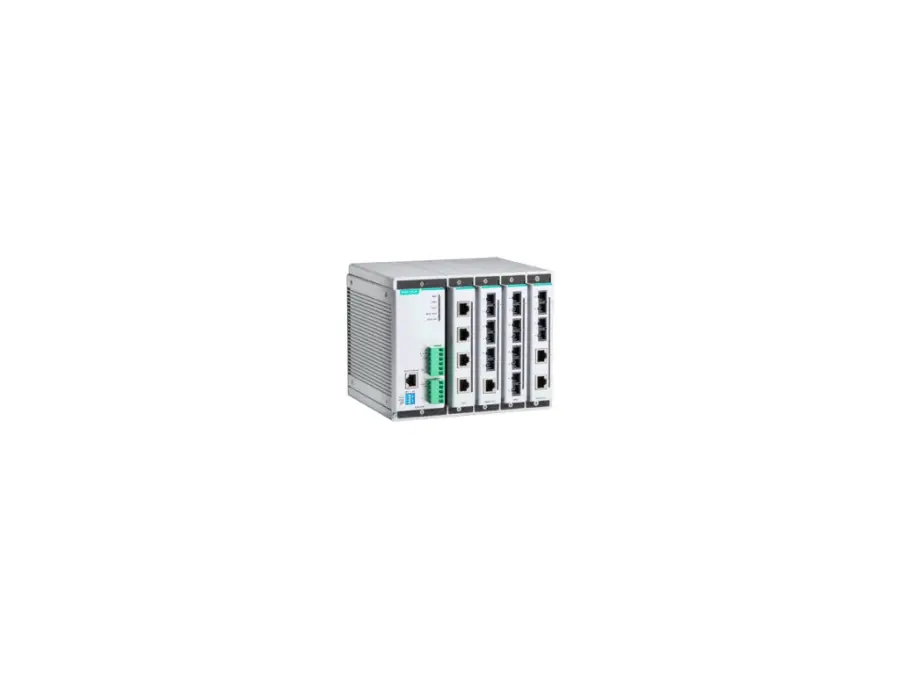

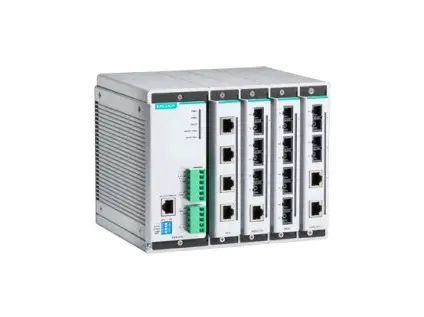

EDS-616-T

Průmyslový spravovaný Ethernetový switch – kompaktní spravovaný Ethernetový switch se 4 sloty pro 4portové moduly rozhraní Fast Ethernet, celkem až 16 portů, Provozní teplota -40 až 75 °C

Vstupní/výstupní rozhraní

• Digitální vstupy: +13 až +30 V pro stav 1 -30 až +3 V pro stav 0 Max. vstupní proud: 8 mA
• Alarm relay outputs: Reléový výstup s proudovou zatížitelností 1 A při 24 VDC

Ethernet interface

• Modul: 4 sloty pro libovolnou kombinaci 4portových rozhraní, 10/100BaseT(X) nebo 100BaseFX
• Normy: IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1p pro třídu služeb IEEE 802.1Q pro značkování VLAN IEEE 802.1s pro protokol Multiple Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1X pro autentizaci IEEE 802.3 pro 10BaseT IEEE 802.3ad pro port trunk s LACP IEEE 802.3u pro 100BaseT(X) a 100BaseFX IEEE 802.3x pro řízení toku

Funkce ethernetového softwaru

• Filtr: GMRP, GVRP, IGMP v1/v2 Port-based VLAN
• Průmyslové protokoly: EtherNet/IP Modbus TCP
• Správa: Řízení toku zpětným tlakem BOOTP DHCP Option 66/67/82 DHCP server/klient Řízení toku IPv4/IPv6 LLDP Port Mirror RARP, RMON, SMTP SNMP Inform SNMPv1/v2c/v3 Syslog Telnet TFTP
• MIB: Bridge MIB Ethernet-like MIB MIB-II P-BRIDGE MIB Q-BRIDGE, MIB, RMON MIB skupiny 1, 2, 3, 9 RSTP MIB
• Redundantní protokoly: Link Aggregation MSTP, RSTP, STP Turbo Chain Turbo Ring v1/v2
• Zabezpečení: Ochrana proti broadcast storm HTTPS/SSL Port Lock RADIUS, SSH, TACACS+
• Správa času: NTP server/klient SNTP

Vlastnosti přepínače

• Skupiny IGMP: 256
• Velikost tabulky MAC: 8 K
• Max. počet VLAN: 64
• Velikost vyrovnávací paměti paketů: 1 Mbits
• Fronty priorit: 4
• Rozsah ID VLAN: VID 1 až 4094

LED rozhraní

• LED indikace: PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL

Serial interface

• Konzolový port: RS-232 (TxD, RxD, GND), 10pinový RJ45 (115200, n, 8, 1)

Konfigurace DIP přepínačů

• Ethernet interface: Turbo Ring, Master, Coupler, Reserve

Parametry napájení

• Připojení: 1 odnímatelná 6kontaktní svorkovnice
• Input voltage: 12/24/48 VDC redundantní duální vstupy
• Vstupní proud: 2,4 A při 12 VDC Poznámka: Jedná se o jmenovité hodnoty vstupního proudu pro zařízení s maximálním počtem nainstalovaných modulů.
• Spotřeba energie (max.): 28,8 W při 12 VDC Poznámka: Jedná se o hodnoty spotřeby energie pro zařízení s maximálním počtem nainstalovaných modulů.
• Ochrana proti přetížení proudem: Podporována
• Ochrana proti přepólování: Podporována

Mechanical properties

• Stupeň krytí IP: IP30
• Rozměry: 185 x 151 x 157,4 mm (7,28 x 5,95 x 6,20 palce)
• Hmotnost: 2 448 g (5,40 lb)
• Instalace: Montáž na DIN lištu Montáž na zeď (s volitelnou sadou)

Provozní podmínky

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• Volný pád: IEC 60068-2-32
• EMC: EN 55032/35 EN 61000-6-2/-6-4
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; Signál: 4 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Nebezpečné prostory: ATEX třída I divize 2 (CID2)
• Námořní doprava: ABS, DNV, LR NK
• Železnice: EN 50121-4
• Bezpečnost: UL 508
• Náraz: IEC 60068-2-27
• Řízení dopravy: NEMA TS2
• Vibrace: IEC 60068-2-6

MTBF

• Čas: 546 937 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
