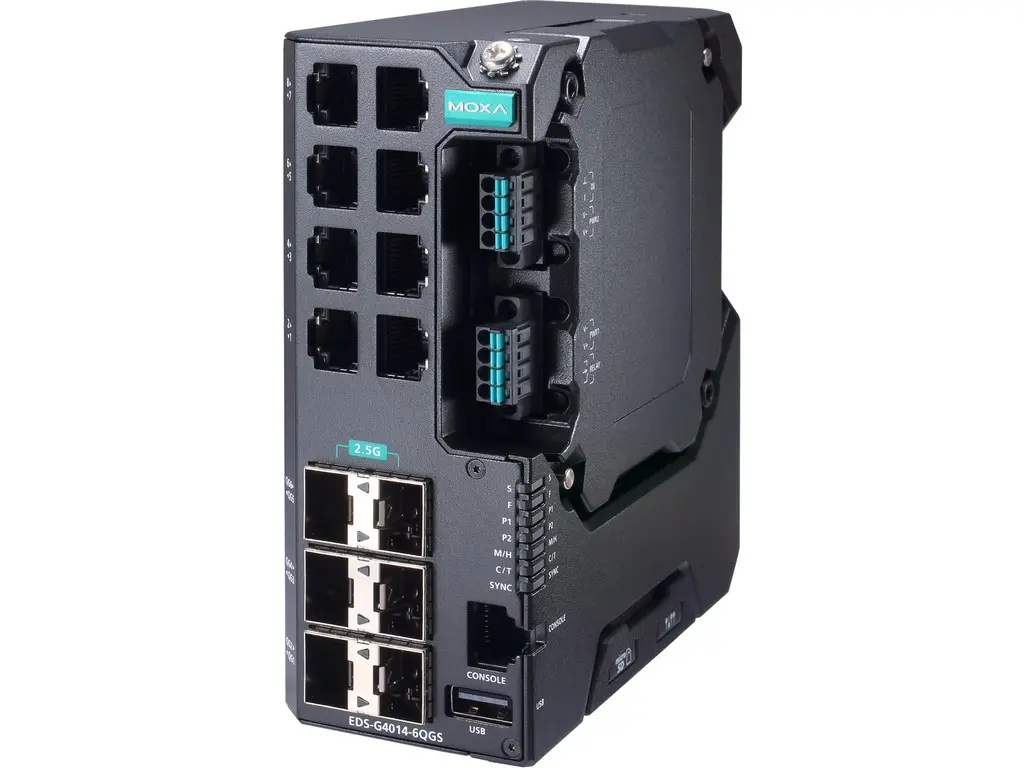

EDS-G4014-6QGS-LV

Průmyslový spravovaný Ethernetový switch – spravovaný Ethernetový switch s 8 porty 10/100/1000BaseT(X), 6 porty 1000/2500BaseSFP, duálním napájením, 12/24/48 VDC, provozní teplotou -10 až 60 °C

Ethernet interface

• Porty 10/100/1000BaseT(X) (konektor RJ45): 8 Automatické připojení MDI/MDI-X Auto-negociace rychlosti Režim plného/polovičního duplexu
• Porty 1000/2500BaseSFP: 6
• Standardy: IEEE 802.3 pro 10BaseT IEEE 802.3u pro 100BaseT(X) IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3z pro 1000BaseX IEEE 802.3bz pro 2.5GBaseX IEEE 802.3x pro řízení toku IEEE 802.3ad pro port trunk s LACP IEEE 802.1Q pro VLAN tagging IEEE 802.1D-2004 pro protokol Spanning Tree IEEE 802.1w pro protokol Rapid Spanning Tree IEEE 802.1p pro třídu služeb IEEE 802.1X pro autentizaci

Funkce ethernetového softwaru

• Průmyslové protokoly: EtherNet/IP Modbus TCP, PROFINET, IO Device
• Správa: IPv4/IPv6 Řízení toku Back Pressure Flow Control DHCP server/klient ARP, RARP, LLDP port mirroring (SPAN, RSPAN) Zpoždění připojení SMTP SNMP Trap SNMP Inform SNMPv1/v2c/v3 RMON, TFTP, SFTP HTTP Telnet Syslog Soukromá MIB Kontrola vlákna
• Filtr: GMRP, GVRP, GARP 802.1Q VLAN IGMP snooping v1/v2/v3 IGMP Querier
• Redundantní protokoly: STP RSTP Turbo Ring v2 Turbo Chain Ring Coupling Dual-Homing Link Aggregation MRP MSTP
• Zabezpečení: Ochrana proti broadcast storm Rate Limit Trust access control Static Port Lock MAC Sticky HTTPS/SSL, SSH, RADIUS TACACS+ Zásady pro přihlášení a hesla Seznam řízení přístupu DHCP snooping
• Správa času: SNTP NTP server/klient NTP autentizace IEEE 1588v2 PTP (hardwarová) Podporované profily napájení: IEEE 1588 Default 2008, IEC 61850-3-2016, IEEE C37.238-2017
• Protokoly: IPv4/IPv6 TCP/IP, UDP, ICMP ARP, RARP, TFTP DNS NTP klient DHCP server DHCP klient 802.1X QoS HTTPS HTTPS Telnet SMTP SNMPv1/v2c/v3 RMON Syslog
• MIB: P-BRIDGE MIB Q-BRIDGE MIB IEEE8021-SPANNING-TREE-MIB IEEE8021-PAE-MIB IEEE8023-LAG-MIB LLDP-EXT-DOT1-MIB LLDP-EXT-DOT3-MIB SNMPv2-MIB, RMON, MIB skupiny 1, 2, 3, 9

Vlastnosti přepínače

• Velikost tabulky MAC: 16 K
• Velikost jumbo rámce: 9,216 KB
• Max. počet VLAN: 256
• Rozsah ID VLAN: VID 1 až 4094
• Skupiny IGMP: 512
• Fronty priorit: 4
• Velikost vyrovnávací paměti paketů: 1 MB

LED rozhraní

• LED indikace: PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

Serial interface

• Konzolový port: RS-232 (TxD, RxD, GND), 8pinový RJ45 (115200, n, 8, 1)

Rozhraní USB

• Konektor USB: USB typu A (vyhrazeno)

Vstupní/výstupní rozhraní

• Kanály alarmových kontaktů: 1, reléový výstup s proudovou zatížitelností 1 A při 24 VDC
• Digitální vstupní kanály: 1
• Digitální vstupy: +13 až +30 V pro stav 1 –30 až +3 V pro stav 0 Max. vstupní proud: 8 mA
• Tlačítka: Tlačítko reset

Konfigurace DIP přepínačů

• DIP přepínače: Turbo Ring, Master, Coupler, Reserve

Parametry napájení

• Konektor: 2 odnímatelné 4kontaktní svorkovnice
• Předinstalovaný napájecí modul: PWR-100-LV
• Poznámka: Řada EDS-G4014 podporuje modulární napájecí zdroje. Názvy modelů a parametry napájení jsou určeny nainstalovaným napájecím modulem. Například: EDS-G4014-6QGS-T + PWR-100-LV = EDS-G4014-6QGS-LV-T EDS-G4014-6QGS-T + PWR-105-HV-I = EDS-G4014-6QGS-HV-T Pokud instalujete jiný napájecí modul, podívejte se na specifikace odpovídajícího modelu. Například pokud nahrazujete napájecí modul EDS-G4014-6QGS-LV-T modulem PWR-105-HV-I, podívejte se na specifikace EDS-G4014-6QGS-HV-T.
• Input voltage: 12/24/48 VDC redundantní duální vstupy
• Provozní napětí: 9,6 až 60 VDC
• Vstupní proud: 12–48 VDC, 1,50–0,40 A nebo 24 VDC, 0,70 A
• Spotřeba energie (max.): 14,91 W
• Ochrana proti přetížení proudem: podporována
• Ochrana proti přepólování: podporována

Mechanical properties

• Stupeň krytí IP: IP40
• Rozměry: 55 x 140 x 122,5 mm (2,17 x 5,51 x 4,82 palce)
• Hmotnost: 846 g (1,87 libry)
• Instalace: Montáž na DIN lištu Montáž na zeď (s volitelnou sadou)
• Housing: Kovové

Provozní podmínky

• Provozní teplota: -10 až 60 °C (14 až 140 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35 EN 61000-6-2/-6-4
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; Signál: 4 kV IEC 61000-4-5 Přepětí: Napájení: 4 kV; Signál: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Průmyslová kybernetická bezpečnost: IEC 62443-4-2 Úroveň zabezpečení 2
• Bezpečnost: UL 61010-2-201 EN 62368-1 (LVD)
• Námořní doprava: DNV, ABS, NK LR
• Vibrace: IEC 60068-2-6
• Náraz: IEC 60068-2-27
• Volný pád: IEC 60068-2-32
• Železnice: CS 50121-4
• Řízení dopravy: NEMA TS2
• Rozvodna elektrické energie: IEC 61850-3 IEEE 1613 třída 1 (CID2)
• Nebezpečné prostory: třída I, divize 2 (CID2) ATEX IECEx

MTBF

• Čas: 994 797 hodin

Záruka

• Záruční doba: 5 let
• Podrobnosti: viz www.moxa.com/warranty
