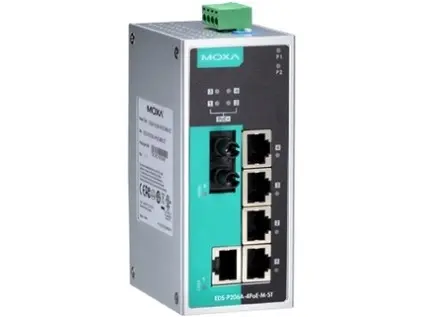

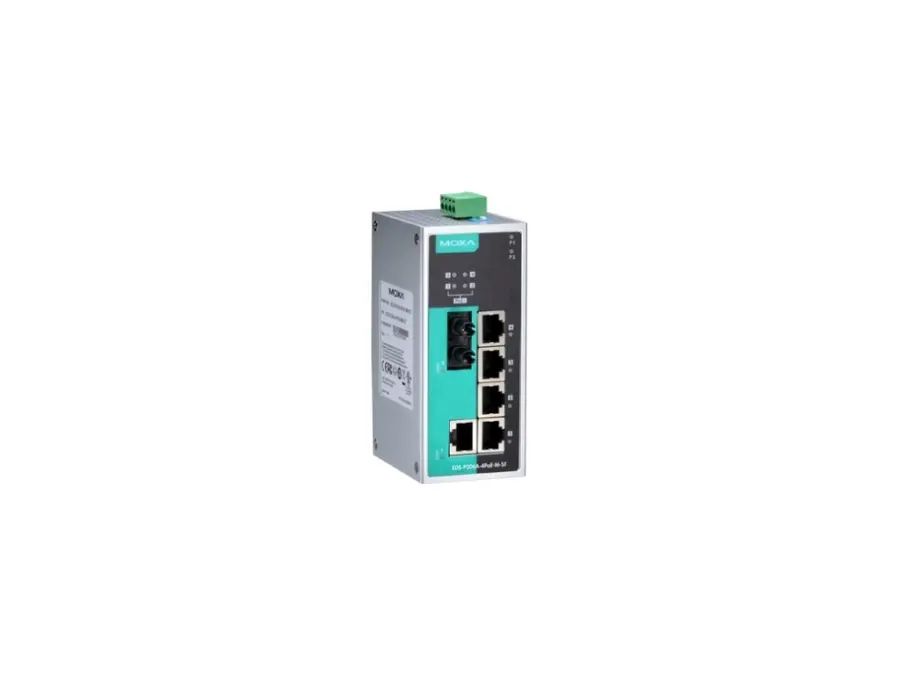

EDS-P206A-4PoE-M-ST-T

EDS-P206A-4PoE-M-ST-T je nespravovaný průmyslový Ethernetový přepínač řady EDS-P206A. Nespravovaný Ethernetový přepínač s 1 portem 10/100BaseT(X), 4 porty PoE, 1 portem 100BaseFX multimode s konektory ST, provozní teplotou -40 až 75 °C.

Specifikace:

• Porty 10/100BaseT(X) (konektor RJ45): 1 auto-negociace rychlosti, režim Full/Half duplex, automatické připojení MDI/MDI-X
• Porty 100BaseFX (multimódový konektor ST): 1
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Podrobnosti: Viz www.moxa.com/warranty
• Rozměry: 50,3 x 114 x 70 mm (1,98 x 4,53 x 2,76 palce)
• Optické vlákno: | 100BaseFX Více režimů | Jediný režim Typ kabelu | OM1 | 50/125 µm | G.652 800 MHz x km Typická vzdálenost | 4 km | 5 km | 40 km Vlnová délka | Typická (nm) | 1300 | 1310 Rozsah TX (nm) | 1260 až 1360 | 1280 až 1340 Rozsah RX (nm) | 1100 až 1600 | 1100 až 1600 Optický výkon | Rozsah TX (dBm) | -10 až -20 | 0 až -5 Rozsah RX (dBm) | -3 až -32 | -3 až -34 Rozpočet spojení (dB) | 12 | 29 Rozptylová penalizace (dB) | 3 | 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > penalizace rozptylu (dB) + celková ztráta spojení (dB).
• Porty PoE (10/100BaseT(X), konektor RJ45): 4 Režim auto-negociace rychlosti Režim plného/polovičního duplexu Automatické připojení MDI/MDI-X
• Velikost vyrovnávací paměti paketů: 768 kbits
• Pinout PoE: V+, V+, V-, V- pro piny 1, 2, 3, 6 (Endspan, MDI, režim A)
• Výkonový rozpočet: Max. 120 W pro celkovou spotřebu PD Max. 30 W pro každý port PoE
• Skladovací teplota (včetně balení): -40 až 85 °C (-40 až 185 °F)
• Vstupní proud: 5,55 A při 24 VDC
• Vstupní napětí: 12/24/48 VDC Redundantní duální vstupy
• Provozní napětí: 12 až 57 VDC
• Ochrana proti přetížení proudem: Podporována
• Spotřeba energie (max.): Max. 13,2 W při plném zatížení bez spotřeby PD
• Ochrana proti přepólování: podporována
• EMC: EN 55032/24
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6
• Pouzdro: kovové
• Instalace: montáž na DIN lištu, montáž na zeď (s volitelnou sadou)
• Velikost tabulky MAC: 2 K
• Hmotnost: 375 g (0,83 lb)
• Typ zpracování: Uložit a předat
• Normy: IEEE 802.3 pro 10BaseT IEEE 802.3af/at pro výstup PoE/PoE+ IEEE 802.3x pro řízení toku IEEE 802.3u pro 100BaseT(X)
• Připojení: 1 odnímatelná 4kontaktní svorkovnice
• Volný pád: IEC 60068-2-31
• Stupeň krytí IP: IP30
• Bezpečnost: UL 508
• Čas: 1 289 258 hodin
• Záruční doba: 5 let
