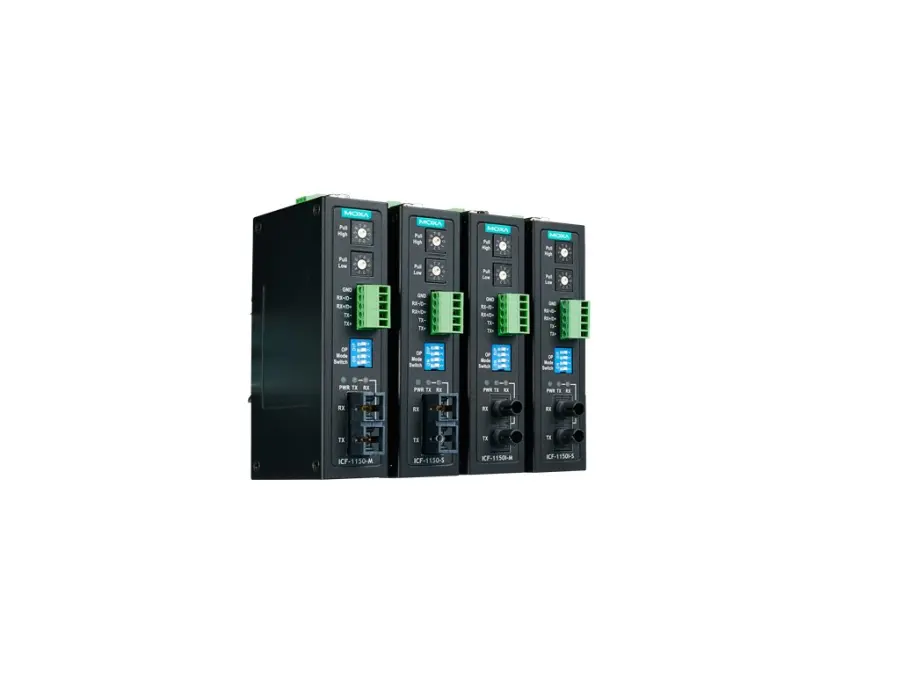

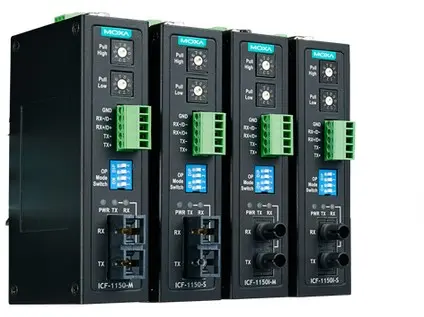

ICF-1150-S-ST-T-IEX

Sériový převodník – průmyslový převodník RS-232/422/485 na single-mode fiber, konektor ST, IECEx, Provozní teplota -40 až 85 °C

Serial interface

• Počet portů: 2
• Sériové standardy: RS-232 RS-422 RS-485
• Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)
• Řízení toku: ADDC (automatické řízení směru dat) pro RS-485
• Konektor: 5pinový svorkovnicový konektor ST pro single-mode
• fiber: Více informací Nízkorychlostní modul pro fiber Požadavky na kabel pro multi-mode a single-mode fiber 50/125 µm, 800 MHz G.652 62,5/125 µm, 500 MHz Typická vzdálenost 5 km 40 km Typická vlnová délka (nm) 850 1310 Rozsah TX (nm) 840 až 860 1290 až 1330 Rozsah RX (nm) 800 až 900 1100 až 1650 fiber výkon Rozsah TX (dBm) 0 až -8 0 až -8 Rozsah RX (dBm) 0 až -25 0 až -25 Link Budget (dB) 15 20 Dispersion Penalty (dB) 1 1 Poznámka: Při použití měřiče výkonu k měření výkonu TX vlákna nastavte přenosovou rychlost na 9 600 bps a odešlete data (00, ..., 0h) do sériového portu sériového převodníku.
• Pull High/Low rezistor pro RS-485: 150 kiloohmů, 10 kiloohmů, 4,7 kiloohmů, 3,3 kiloohmů, 1 kiloohm, 909 ohmů, 822 ohmů, 770 ohmů, 500 ohmů, 485 ohmů
• Řízení směru dat RS-485: ADDC (automatické řízení směru dat)
• Terminátor pro RS-485: N/A, 120 ohmů, 120 kiloohmů

Sériové signály

• RS-232: TxD, RxD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Parametry napájení

• Vstupní proud: 300 mA (max.)
• Input voltage: 12 až 48 VDC
• Počet napájecích vstupů: 1
• Ochrana proti přetížení proudem: Podporována
• Napájecí konektor: Svorkovnice

Mechanical properties

• Housing: Kovové
• Stupeň krytí IP: IP30
• Rozměry: 30,3 x 70 x 115 mm (1,19 x 2,76 x 4,53 palce)
• Hmotnost: 330 g (0,73 lb)
• Instalace: montáž na DIN lištu

Provozní podmínky

• Provozní teplota: -40 až 85 °C (-40 až 185 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 4 kV; signál: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF
• Testování vlivu prostředí: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3
• Bezpečnost: UL 61010-2-201
• Vibrace: IEC 60068-2-6
• Nebezpečné prostory: UL/cUL třída I, divize 2 (CID2) skupiny A/B/C/D ATEX zóna 2 IECEx

MTBF

• Čas: 792 085 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
