title: "ICF-1150I-M-SC-T"
category: "Průmyslová komunikace > Převodníky sériových rozhraní > Převodníky na optické vlákno"
sku: "181616020935"
---

**Kategorie:** Průmyslová komunikace > Převodníky sériových rozhraní > Převodníky na optické vlákno

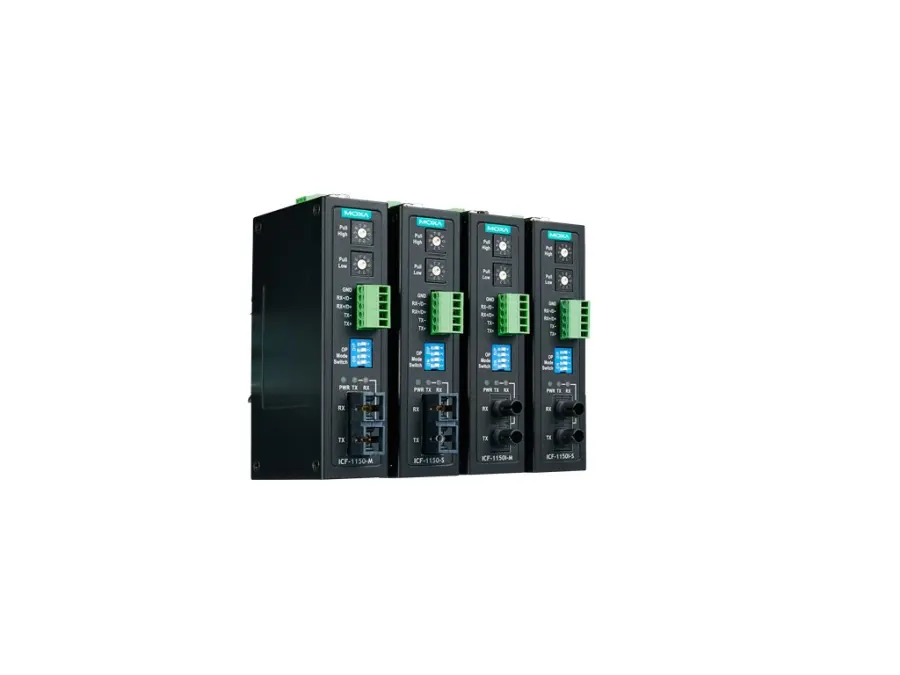

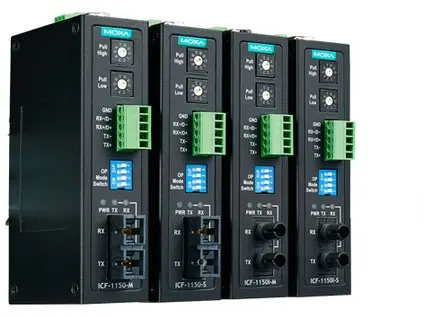

# ICF-1150I-M-SC-T

Sériový převodník, sériový: RS-232 RS-422 RS-485, teplota: -40 až 85 °C (-40 až 185 °F), napájení: 1

**Dostupnost:** Není skladem (0 ks)

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 181616020935 |
| Záruka | 60 |
| Záruka pro firmy | 60 |
| Značka | MOXA |

## Podrobný popis

Sériový převodník – průmyslový převodník RS-232/422/485 na multimodální fiber převodník, konektor SC, izolace 2 kV, Provozní teplota -40 až 85 °CSerial interfacePočet portů: 2Sériové standardy: RS-232 RS-422 RS-485Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)s managementem toku: ADDC (automatické s managementem směru dat) pro RS-485Konektor: 5kolíkový svorkovnicový konektor SC pro více režimůIzolace: 2 kV (modely I)fiber: Další informace Modul pro nízkorychlostní fiber Požadavky na kabel pro více režimů a jednovidové fiber 50/125 µm, 800 MHz G.652 62,5/125 µm, 500 MHz Typická vzdálenost 5 km 40 km Typická vlnová délka (nm) 850 1310 Rozsah TX (nm) 840 až 860 1290 až 1330 Rozsah RX (nm) 800 až 900 1100 až 1650 fiber výkon Rozsah TX (dBm) 0 až -8 0 až -8 Rozsah RX (dBm) 0 až -25 0 až -25 Link Budget (dB) 15 20 Dispersion Penalty (dB) 1 1 Poznámka: Při použití měřiče výkonu k měření výkonu TX vlákna nastavte přenosovou rychlost na 9 600 bps a odešlete data (00, ..., 0h) do sériového portu sériového převodníku.Pull High/Low rezistor pro RS-485: 150 kiloohmů, 10 kiloohmů, 4,7 kiloohmů, 3,3 kiloohmů, 1 kiloohm, 909 ohmů, 822 ohmů, 770 ohmů, 500 ohmů, 485 ohmůs managementem směru dat RS-485: ADDC (automatické s managementem směru dat)Terminátor pro RS-485: N/A, 120 ohmů, 120 kiloohmůSériové signályRS-232: TxD, RxD, GNDRS-422: Tx+, Tx-, Rx+, Rx-, GNDRS-485-4w: Tx+, Tx-, Rx+, Rx-, GNDRS-485-2w: Data+, Data-, GNDParametry napájeníVstupní proud: 300 mA (max.)Input voltage: 12 až 48 VDCPočet napájecích vstupů: 1Ochrana proti přetížení proudem: PodporovánaNapájecí konektor: SvorkovniceMechanical propertiesHousing: KovovéStupeň krytí IP: IP30Rozměry: 30,3 x 70 x 115 mm (1,19 x 2,76 x 4,53 palce)Hmotnost: 330 g (0,73 lb)Instalace: montáž na DIN lištuProvozní podmínkyProvozní teplota: -40 až 85 °C (-40 až 185 °F)Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)Normy a certifikaceEMC: EN 55032/35EMI: CISPR 32, FCC část 15B třída AEMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 4 kV; signál: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMFTestování vlivu prostředí: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3Bezpečnost: UL 61010-2-201Vibrace: IEC 60068-2-6Nebezpečné prostory: UL/cUL třída I, divize 2 (CID2), skupiny A/B/C/D, ATEX zóna 2MTBFČas: 792 085 hodinNormy: Telcordia (Bellcore), GBZárukaZáruční doba: 5 letPodrobnosti: Viz www.moxa.com/warranty

## Soubory ke stažení

* [Katalog ICF-1150_Series_ELVAC15](https://www.elvac.eu/files/shop/moxa/datasheet/ICF-1150_Series_ELVAC15.pdf)
* [Manual ICF-1150_Series_QIG_v5_ELVAC15](https://www.elvac.eu/files/shop/moxa/manual/ICF-1150_Series_QIG_v5_ELVAC15.pdf)
