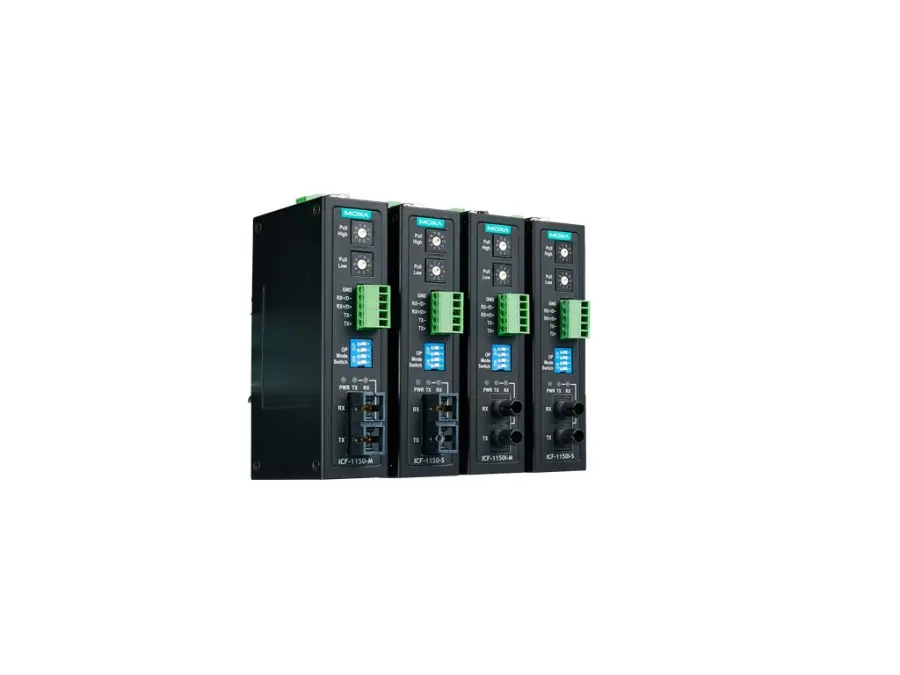

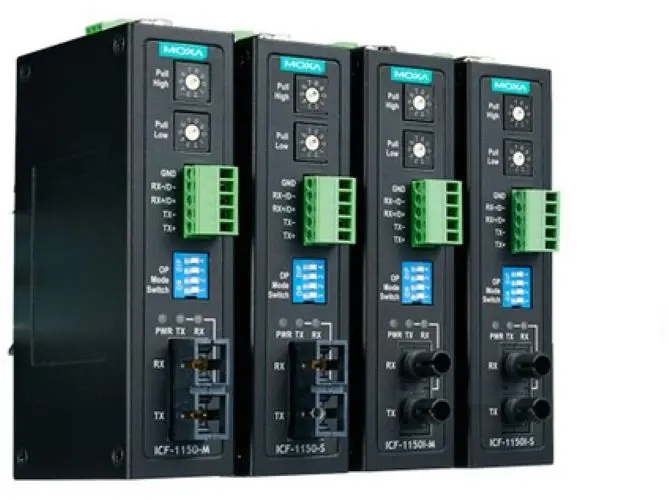

ICF-1150I-S-SC

ICF-1150I-S-SC je průmyslový sériový převodník řady ICF-1150. Průmyslový převodník RS-232/422/485 na single-mode optické vlákno, konektor SC, izolace 2 kV, provozní teplota 0 až 60 °C

Specifikace:

• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Konektor: 5pinový svorkovnicový konektor SC pro single-mode vlákna
• Podrobnosti: Viz www.moxa.com/warranty
• Rozměry: 30,3 x 70 x 115 mm (1,19 x 2,76 x 4,53 palce)
• Nebezpečné prostředí: UL/cUL třída I, divize 2 (CID2) skupiny A/B/C/D, ATEX zóna 2
• Počet portů: 2
• Optické vlákno: Nízkorychlostní modul vlákna | Multimódové | Jednomódové Požadavky na optický kabel | 50/125 µm, 800 MHz | G.652 62,5/125 µm, 500 MHz Typická vzdálenost | 5 km | 40 km Vlnová délka | Typická (nm) | 850 | 1310 Rozsah TX (nm) | 840 až 860 | 1290 až 1330 Rozsah RX (nm) | 800 až 900 | 1100 až 1650 Optický výkon | Rozsah TX (dBm) | 0 až -8 | 0 až -8 Rozsah RX (dBm) | 0 až -25 | 0 až -25 Link Budget (dB) | 15 | 20 Dispersion Penalty (dB) | 1 | 1 Poznámka: Při použití měřiče výkonu k měření výkonu TX vlákna nastavte přenosovou rychlost na 9 600 bps a odešlete data (00, ..., 0h) do sériového portu sériového převodníku.
• Napájecí konektor: Svorkovnice
• Pull High/Low rezistor pro RS-485: 150 kiloohmů, 10 kiloohmů, 4,7 kiloohmů, 3,3 kiloohmů, 1 kiloohm, 909 ohmů, 822 ohmů, 770 ohmů, 500 ohmů, 485 ohmů
• RS-232: TxD, RxD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• Řízení směru dat RS-485: ADDC (automatické řízení směru dat)
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• Sériové standardy: RS-232 RS-422 RS-485
• Terminátor pro RS-485: N/A, 120 ohmů, 120 kiloohmů
• Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)
• Testování prostředí: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Vstupní proud: 300 mA (max.)
• Vstupní napětí: 12 až 48 VDC
• Izolace: 2 kV (modely I)
• Počet napájecích vstupů: 1
• Ochrana proti přetížení proudem: podporována
• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 4 kV; signál: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF
• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Vibrace: IEC 60068-2-6
• Pouzdro: kovové
• Instalace: montáž na DIN lištu
• Hmotnost: 330 g (0,73 lb)
• Normy: Telcordia (Bellcore), GB
• Řízení toku: ADDC (automatické řízení směru dat) pro RS-485
• Stupeň krytí IP: IP30
• Bezpečnost: UL 61010-2-201
• Čas: 792 085 hodin
• Záruční doba: 5 let
