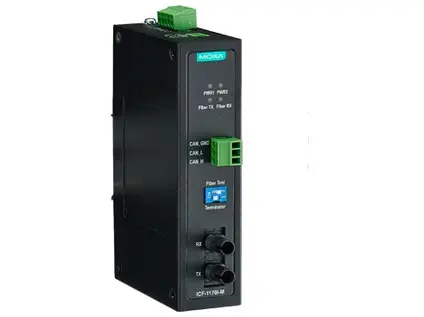

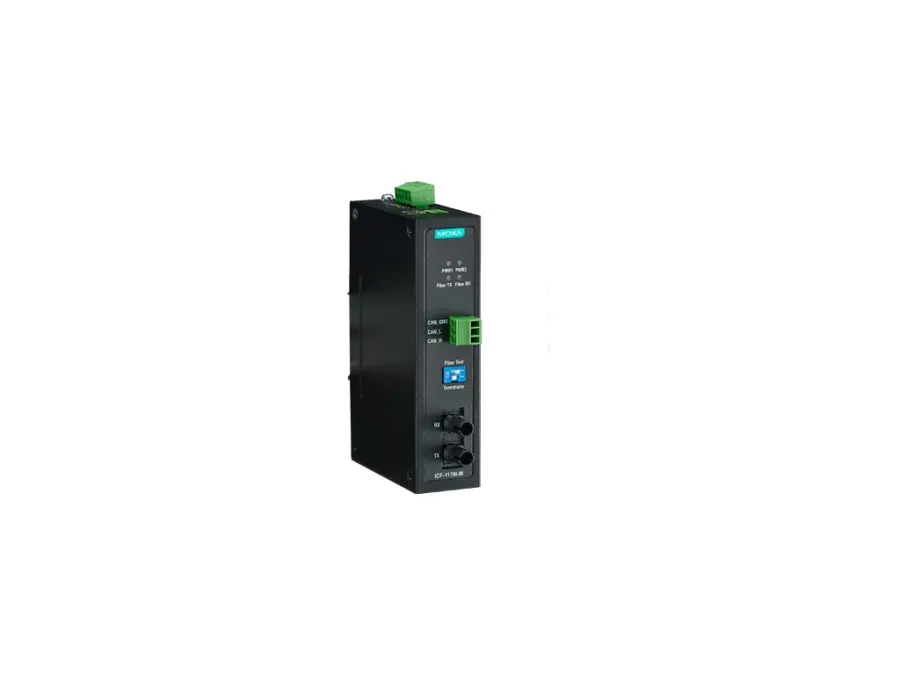

ICF-1170I-M-ST-T

Průmyslové zařízení pro připojení na okraji sítě – převodník CANbus na fiber, multimodální, konektor ST, Provozní teplota -40 až 85 °C

Serial interface

• fiber: porty 100BaseFX (multimódový konektor ST)
• fiber: Další informace Nízkorychlostní modul pro fiber Požadavky na multimódový kabel pro fiber 50/125 µm, 800 MHz 62,5/125 µm, 500 MHz Typická vzdálenost 5 km Typická vlnová délka (nm) 850 Rozsah TX (nm) 840 až 860 Rozsah RX (nm) 800 až 900 fiber výkon Rozsah TX (dBm) 0 až -5 Rozsah RX (dBm) 0 až -20 Link Budget (dB) 15 Disperzní penalizace (dB) 1

Rozhraní CAN

• Izolace: 2 kV (vestavěná)
• Počet portů: 1
• Signály: CAN_L, CAN_H, CAN Signal GND
• Terminátor: N/A, 120 ohmů (podle DIP)

Parametry napájení

• Vstupní proud: 221 mA při 12 až 48 VDC
• Spotřeba energie: 221 mA při 12 až 48 VDC
• Input voltage: 12 až 48 VDC
• Počet napájecích vstupů: 2
• Ochrana proti přetížení proudem: Podporována
• Napájecí konektor: Svorkovnice (pro modely DC)

Mechanical properties

• Housing: Kovové
• Stupeň krytí IP: IP30
• Rozměry: 30,3 x 70 x 115 mm (1,19 x 2,76 x 4,53 palce)
• Hmotnost: 178 g (0,39 lb)
• Instalace: montáž na DIN lištu

Provozní podmínky

• Provozní teplota: -40 až 85 °C (-40 až 185 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF
• Bezpečnost: EN 62368-1, UL 508
• Testování vlivu prostředí: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3
• Vibrace: IEC 60068-2-6

MTBF

• Čas: 792 085 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
