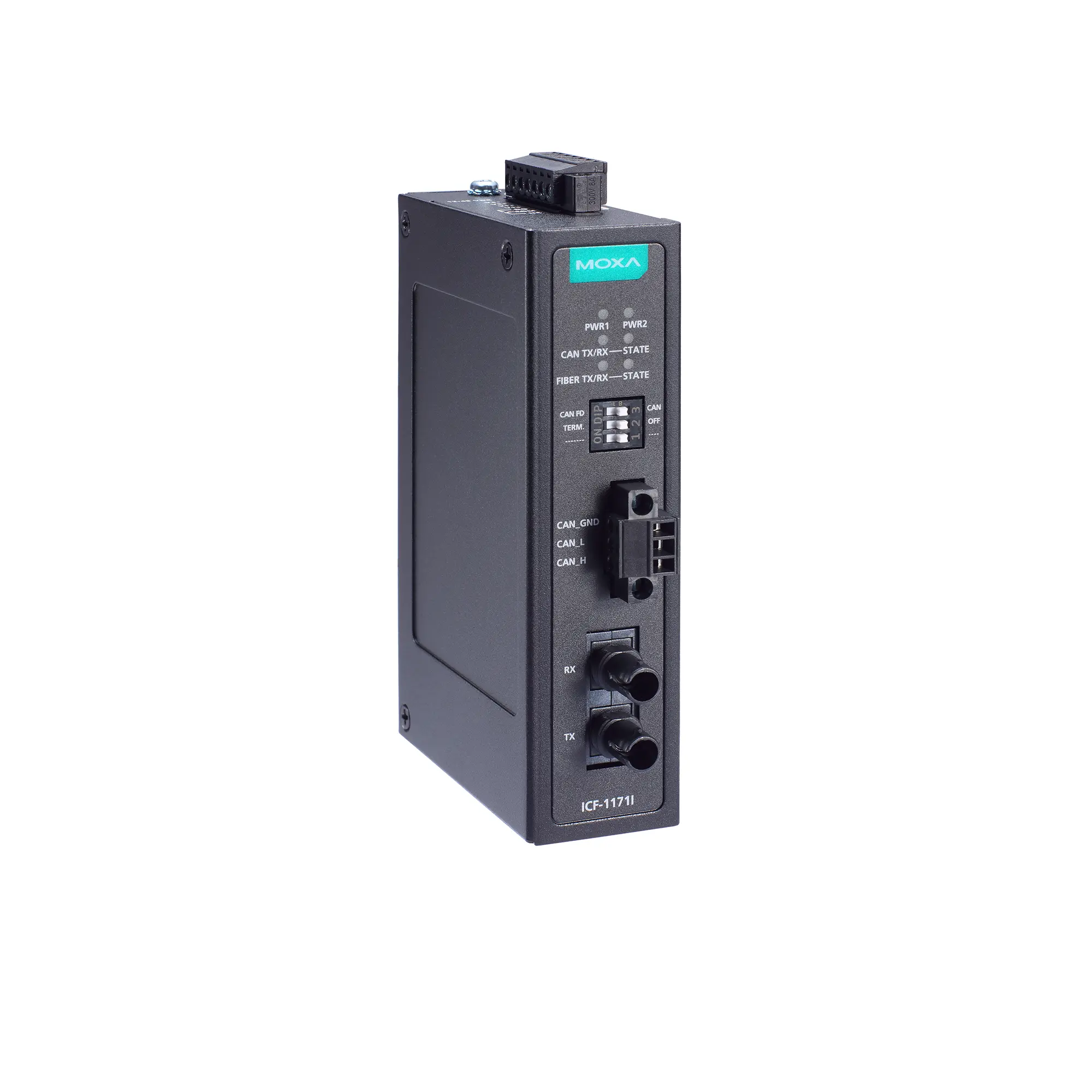

ICF-1171I-M-ST-T

Průmyslové zařízení pro připojení na okraji sítě – průmyslový převodník CAN na fiber pro prodloužení vzdálenosti, ST multimod, -40 až 75 °C

Serial interface

• fiber: porty 100Base-Fx (konektor ST single-mode/multimode)
• fiber: Více informací Optické rozhraní modulu vlákna Multimódové Vlákno s jedním režimem Datová rychlost 100Base-Fx Požadavky na kabel z optického vlákna 62,5/125 µm 9/125 µm OM1 OS1 Typická vzdálenost 2 km 40 km Typická vlnová délka (nm) 1310 Rozsah TX (nm) 1280 až 1340 Rozsah RX (nm) 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 Link Budget (dB) 12 29 Disperzní penalizace (dB) 3 1
• fiber: Poznámka: „Typickou vzdálenost“ konkrétního vláknového transceiveru lze vypočítat pomocí rozpočtu spojení (dB) > penalizace rozptylu (dB) + celková ztráta spojení (dB).

Rozhraní CAN

• Izolace: 2 kV (vestavěná)
• Počet portů: 1
• Signály: CAN_L, CAN_H, CAN Signal GND
• Terminátor: N/A, 120 ohmů (pomocí DIP)
• Protokoly: CAN 2.0A, CAN 2.0B, CAN FD, kompatibilní s normou ISO 11898 (DIP switch pro výběr nastavení CAN 2.0/CAN FD)

Optické rozhraní

• Počet portů: 1
• Konektor: Multimódový konektor ST
• fiber: Single-mode, typická vzdálenost 40 km Multimódové, typická vzdálenost 2 km

Parametry napájení

• Vstupní proud: 188,5 mA (max.)
• Input voltage: 12 až 48 VDC
• Počet vstupů napájení: 2
• Napájecí konektor: svorkovnice

Relé

• Jmenovitý proud kontaktu: odporová zátěž: 1 A při 30 VDC
• Pinové rozložení: NC, COM, NO

Mechanical properties

• Housing: kovové
• Stupeň krytí IP: IP30
• Rozměry: 30,3 x 70 x 115 mm (1,19 x 2,76 x 4,53 palce)
• Hmotnost: 294 g (0,65 lb)
• Instalace: montáž na DIN lištu, montáž na zeď (s volitelnou sadou)

Limity prostředí

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 8 kV; Vzduch: 15 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV, signál: 2 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 10 V/m; signál: 10 V/m IEC 61000-4-8 PFMF
• Mezinárodní schválení: KC
• Bezpečnost: UL 62368-1, EN 62368-1
• Vibrace: IEC 60068-2-6

MTBF

• Čas: 2 412 885 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
