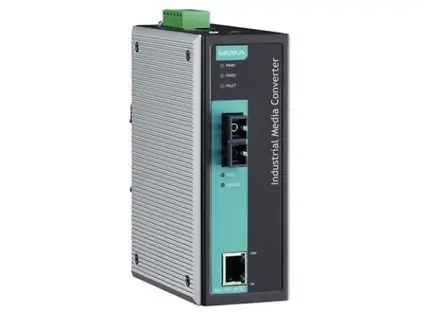

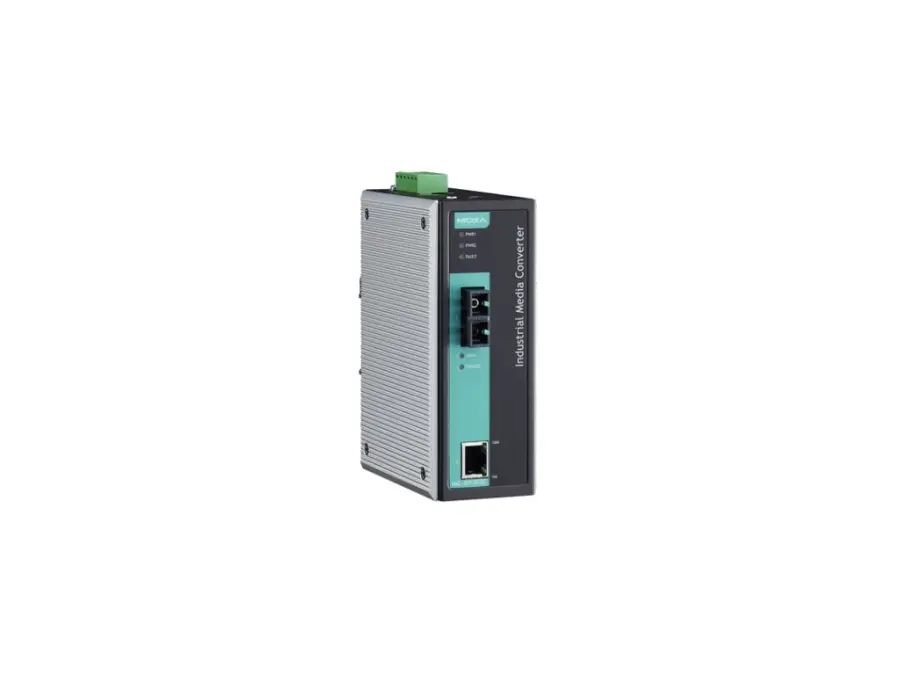

IMC-101-M-SC-IEX

Průmyslový mediální konvertor – průmyslový mediální konvertor 10/100BaseT(X) na 100BaseFX, multimodový, konektor SC, IECEx, Provozní teplota 0 až 60 °C

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 1
• Porty 100BaseFX (multimódový konektor SC): 1
• Magnetická izolační ochrana: 1,5 kV (vestavěná)
• fiber: Více informací 100BaseFX Multimódové Jednomódové (40 km) Jednomódové (80 km) Typ optického kabelu OM1 50/125 µm G.652 G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km 80 km Typická vlnová délka (nm) 1300 1310 1550 Rozsah TX (nm) 1260 až 1360 1280 až 1340 1530 až 1570 Rozsah RX (nm) 1100 až 1600 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 -3 až -34 Linkový rozpočet (dB) 12 29 29 Disperzní penalizace (dB) 3 1 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).

Parametry napájení

• Vstupní proud: 200 mA při 12 až 45 VDC
• Input voltage: 12 až 45 VDC
• Ochrana proti přetížení proudem: Podporována
• Napájecí konektor: Svorkovnice
• Spotřeba energie: 200 mA při 12 až 45 VDC

Mechanical properties

• Stupeň krytí IP: IP30
• Housing: kovové
• Rozměry: 53,6 x 135 x 105 mm (2,11 x 5,31 x 4,13 palce)
• Hmotnost: 630 g (1,39 libry)
• Instalace: montáž na DIN lištu

Provozní podmínky

• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/24
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-2 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11
• Zkoušky vlivem prostředí: IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3
• Bezpečnost: CS 60950-1, UL 60950-1
• Vibrace: IEC 60068-2-6
• Nebezpečné prostory: ATEX zóna 2, UL/cUL třída I divize 2 (CID2) skupiny A/B/C/D, IECEx
• Námořní: DNV

MTBF

• Čas: 401 000 hodin
• Normy: MIL-HDBK-217F

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
