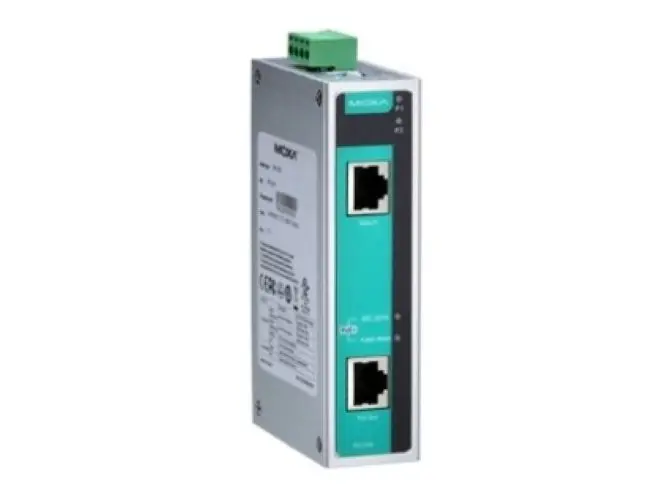

INJ-24A-T

Napájení – Gigabitový vysokovýkonný PoE+ injektor, max. výkon 36 W/60 W při 24 nebo 48 VDC v režimu 2 páry/4 páry, Provozní teplota -40 až 75 °C

Ethernet interface

• Porty 10/100/1000BaseT(X) (konektor RJ45): 1 režim Full/Half duplex Automatické připojení MDI/MDI-X Auto-negociace rychlosti
• Porty PoE (10/100/1000BaseT(X), konektor RJ45): 1 režim Full/Half duplex Automatické připojení MDI/MDI-X Auto-negociace rychlosti
• Pinout PoE: Výchozí: V+, V+, V-, V- pro piny 4, 5, 7, 8 (Midspan, MDI, režim B) Vlastní nastavení DIP přepínače: V+, V+, V-, V- pro piny 1, 2, 3, 6 (Endspan, MDI, režim A)
• Normy: IEEE 802.3 pro 10BaseT IEEE 802.3ab pro 1000BaseT(X) IEEE 802.3af/at pro výstup PoE/PoE+ IEEE 802.3u pro 100BaseT(X)

Parametry napájení

• Input voltage: 24/48 VDC
• Provozní napětí: 22 až 57 VDC
• Vstupní proud: 2,71 A při 24 VDC
• Spotřeba energie (max.): max. 5,29 W při plném zatížení bez spotřeby PD
• Energetický rozpočet: max. 60 W pro celkovou spotřebu PD, max. 60 W pro každý port PoE
• Připojení: 1 odnímatelná 4kontaktní svorkovnice
• Ochrana proti přetížení proudem: podporována
• Ochrana proti přepólování: podporována

Mechanical properties

• Housing: kovové
• Stupeň krytí IP: IP30
• Rozměry: 30 x 115 x 78,8 mm (1,19 x 4,53 x 3,10 palce)
• Hmotnost: 245 g (0,54 lb)
• Instalace: Montáž na DIN lištu, montáž na stěnu (s volitelnou sadou)

Provozní podmínky

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• Bezpečnost: UL 508 EN 62368-1
• EMC: EN 55032/24
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 3 kV; signál: 3 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Volný pád: IEC 60068-2-31
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6

MTBF

• Čas: 2 407 739 hodin
• Normy: Telcordia (Bellcore), GB

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
