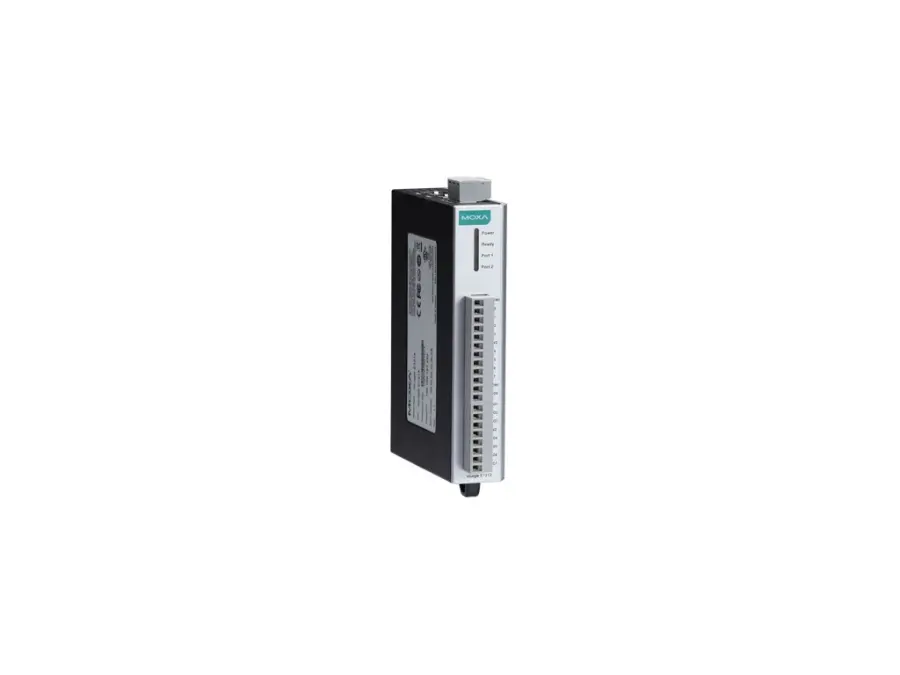

ioLogik E1211-T

I/O modul – univerzální I/O, 16 DO, Provozní teplota -40 až 75 °C

Vstupní/výstupní rozhraní

• Digitální výstupní kanály: 16
• Izolace: 3 kVDC nebo 2 kVrms
• Tlačítka: Tlačítko reset

Digitální výstupy

• Konektor: Šroubovací svorkovnice Euroblock
• Typ I/O: Sink
• Režim I/O: DO nebo pulzní výstup
• Jmenovitý proud: 200 mA na kanál
• Frekvence pulzního výstupu: 500 Hz (max.)
• Ochrana proti nadproudu: 2,6 A na kanál při 25 °C
• Vypnutí při přehřátí: 175 °C (typicky), 150 °C (min.)

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2, 1 MAC adresa (Ethernet bypass)
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Funkce softwaru Ethernet

• Možnosti konfigurace: Webová konzole (HTTP) Nástroj Windows (ioSearch) Nástroj MCC
• Průmyslové protokoly: Server Modbus TCP (Slave) Moxa AOPC (Active Tag) Knihovna MXIO Adaptér EtherNet/IP
• Správa: RESTful API SNMPv1/v2c SNMPv1 Trap HTTP DHCP klient BOOTP IPv4 TCP/IP UDP
• MIB: Nastavení zařízení MIB
• Zabezpečení: Seznam řízení přístupu

Bezpečnostní funkce

• Ověřování: Místní databáze

Rozhraní LED

• LED indikace: Napájení, Připraveno, Port 1, Port 2

Modbus TCP

• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Režim: Server (Slave)
• Max. počet připojení klientů: 10

EtherNet/IP

• Režim: Adaptér
• Max. počet připojení skenerů: 9 (pro čtení), 1 (pro čtení/zápis)

Parametry napájení

• Napájecí konektor: Šroubovací svorkovnice Euroblock
• Počet napájecích vstupů: 1
• Input voltage: 12 až 36 VDC
• Spotřeba energie: 200 mA při 24 VDC

Mechanical properties

• Housing: plastové
• Rozměry: 27,8 x 124 x 84 mm (1,09 x 4,88 x 3,31 palce)
• Hmotnost: 200 g (0,44 libry)
• Instalace: montáž na DIN lištu, montáž na stěnu
• Zapojení: kabel I/O, 16 až 26 AWG Napájecí kabel, 12 až 24 AWG

Limity prostředí

• Provozní teplota: -40 až 75 °C (-40 až 167 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Nadmořská výška: 4000 m Pokud potřebujete produkty, u kterých je zaručeno správné fungování ve vyšších nadmořských výškách, kontaktujte společnost Moxa.

Normy a certifikace

• EMC: EN 55032/24 EN 61000-6-2/-6-4
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
• Nebezpečné prostory: ATEX třída I divize 2 (CID2)
• Bezpečnost: UL 508
• Náraz: IEC 60068-2-27
• Volný pád: IEC 60068-2-32
• Vibrace: IEC 60068-2-6

Prohlášení

• Ekologický produkt: RoHS, CRoHS, WEEE

MTBF

• Čas: 923 027 hodin
• Normy: Telcordia Standard SR-332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
