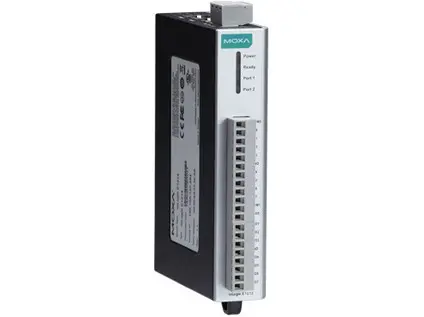

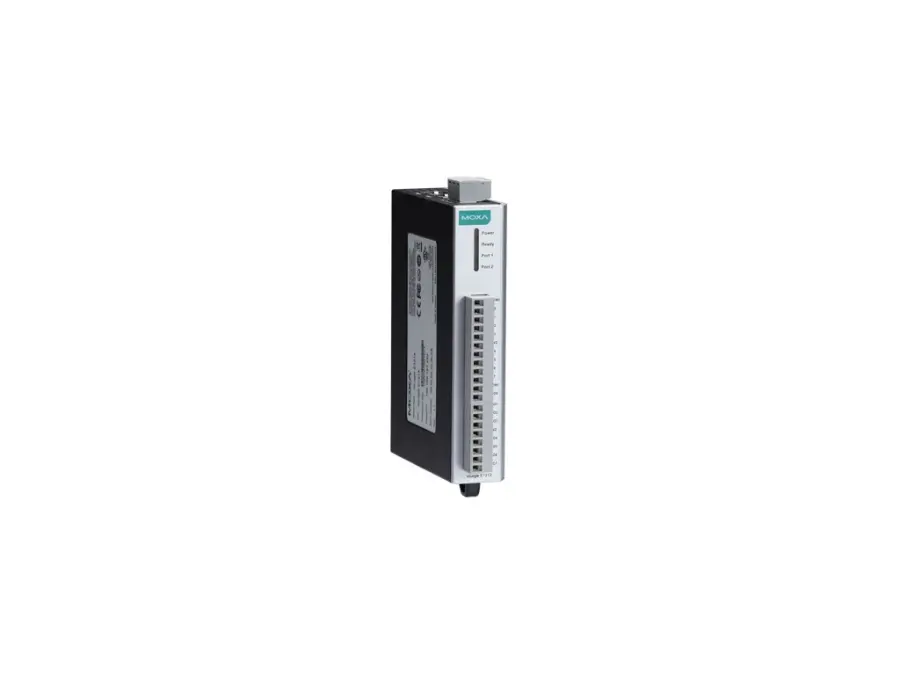

# ioLogik E1214

I/O modul, LAN: 2, 1 MAC adresa (Ethernet bypass), Protokoly: Modbus TCP Server (Slave) Moxa AOPC (Active Tag) MXIO Lib, Teplota: -10 až 60 °C (14 až 140 °F), Napájení: 1

**Dostupnost:** Skladem (28 ks)

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 200412025750 |
| Záruka | 24 |
| Záruka pro firmy | 24 |
| Značka | MOXA |

## Podrobný popis

I/O modul – univerzální I/O, 6 DI, 6 relé, Provozní teplota -10 až 60 °CVstupní/výstupní rozhraníDigitální vstupní kanály: 6Reléové kanály: 6Izolace: 3k VDC nebo 2k VrmsTlačítka: Tlačítko resetDigitální vstupyKonektor: Šroubovací svorkovnice EuroblockTyp senzoru: Suchý kontakt Mokrý kontakt (NPN nebo PNP)Režim I/O: DI nebo čítač událostíSuchý kontakt: Zapnuto: zkrat na GND Vypnuto: otevřenoMokrý kontakt (DI na COM): Zapnuto: 10 až 30 VDC Vypnuto: 0 až 3 VDCMax. counting frequency: 250 HzInterval digitálního filtrování: konfigurovatelný softwaremBody na COM: 6 kanálůReléKonektor: šroubovací svorkovnice EuroblockTyp: výkonové relé typu A (N.O.)Režim I/O: reléový nebo pulzní výstupFrekvence pulzního výstupu: 0,3 Hz při jmenovitém zatížení (max.)Jmenovitý proud kontaktu: odporové zatížení: 5 A při 30 VDC, 250 VAC, 110 VACOdpor kontaktu: 100 miliohmů (max.)Mechanická odolnost: 5 000 000 operacíElektrická odolnost: 100 000 operací při odporovém zatížení 5 APrůrazné napětí: 500 VACPočáteční izolační odpor: 1 000 megaohmů (min.) při 500 VDCPoznámka: Okolní vlhkost musí být nekondenzující a musí se pohybovat mezi 5 a 95 %. Relé mohou při provozu v prostředí s vysokou kondenzací pod 0 °C vykazovat poruchy.Rozhraní EthernetPorty 10/100BaseT(X) (konektor RJ45): 2, 1 MAC adresa (Ethernet bypass)Magnetická izolační ochrana: 1,5 kV (vestavěná)Funkce softwaru EthernetMožnosti konfigurace: Webová konzole (HTTP) Nástroj Windows (ioSearch) Nástroj MCCPrůmyslové protokoly: Modbus TCP Server (Slave) Moxa AOPC (Active Tag) MXIO Library EtherNet/IP AdapterSpráva: RESTful API SNMPv1/v2c SNMPv1 Trap HTTP DHCP Client BOOTP IPv4 TCP/IP UDPMIB: Nastavení zařízení MIBZabezpečení: Seznam s managementem přístupuBezpečnostní funkceOvěřování: Místní databázeRozhraní LEDLED indikace: Napájení, Připraveno, Port 1, Port 2Modbus TCPPodporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 23Režim: Server (Slave)Max. počet připojení klientů: 10EtherNet/IPRežim: AdaptérMax. počet připojení skenerů: 9 (pro čtení), 1 (pro čtení/zápis)Parametry napájeníNapájecí konektor: Šroubovací svorkovnice EuroblockPočet napájecích vstupů: 1Input voltage: 12 až 36 VDCSpotřeba energie: 188 mA při 24 VDCMechanical propertiesHousing: plastRozměry: 27,8 x 124 x 84 mm (1,09 x 4,88 x 3,31 palce)Hmotnost: 200 g (0,44 lb)Instalace: montáž na DIN lištu, montáž na stěnuZapojení: kabel I/O, 16 až 26 AWG Napájecí kabel, 12 až 24 AWGLimity prostředíProvozní teplota: -10 až 60 °C (14 až 140 °F)Skladov

## Technická specifikace

| Vlastnost | Hodnota |
| --- | --- |
| Min. provozní teplota | Min. provozní teplota
-10 °C |
| Max. provozní teplota | Max. provozní teplota
60 °C |
| Počet digitálních vstupů | Počet digitálních vstupů
6 |
| Počet portů LAN | Počet portů LAN
2 |

## Soubory ke stažení

* [Katalog ioLogik_E1200_Series_ELVAC15](https://www.elvac.eu/files/shop/moxa/datasheet/ioLogik_E1200_Series_ELVAC15.pdf)
* [Manual ioLogik_E1200_Series_Users_Manual_v11_ELVAC15](https://www.elvac.eu/files/shop/moxa/manual/ioLogik_E1200_Series_Users_Manual_v11_ELVAC15.pdf)
