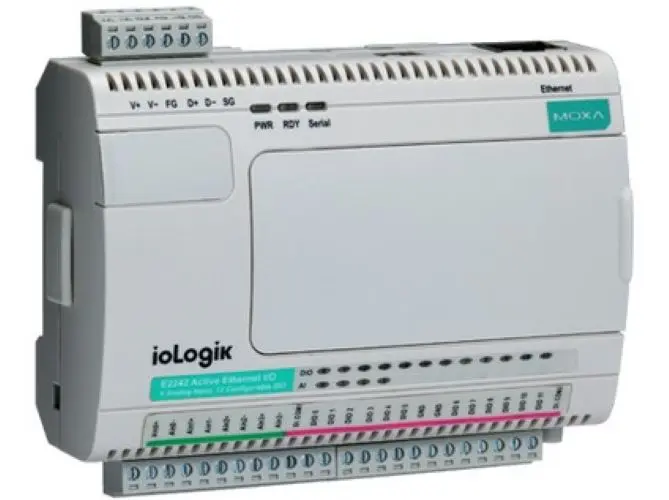

ioLogik E2240-T

Sériové komunikační zařízení – univerzální řadič, 8 AI, 2 AO, Click&Go, Provozní teplota -40 až 75 °C

Řídicí logika

• Jazyk: Click&Go

Vstupní/výstupní rozhraní

• Analogové vstupní kanály: 8
• Analogové výstupní kanály: 2
• Tlačítka: Tlačítko reset
• Otočný switch: 0 až 9
• Izolace: 3k VDC nebo 2k Vrms

Analogové vstupy

• Konektor: Šroubovací svorkovnice Euroblock
• Režim I/O: Napětí/proud
• Typ I/O: Diferenciální
• Rozlišení: 16 bitů
• Vstupní rozsah: ±150 mV ±500 mV ±5 V ±10 V 0 až 20 mA 4 až 20 mA
• Přesnost: ±0,1 % FSR při 25 °C ±0,3 % FSR při -10 až 60 °C ±0,5 % FSR při -40 až 75 °C
• Vzorkovací frekvence: Všechny kanály: 10 vzorků/s pro napětí; 6 vzorků/s pro proud Na kanál: 1,25 vzorků/s pro napětí; 0,75 vzorků/s pro proud Jediný kanál: 1,25 vzorků/s pro napětí; 0,75 vzorků/s pro proud
• Vestavěný rezistor pro proudový vstup: 120 ohmů
• Vstupní impedance: 900 kiloohmů (min.)

Analogové výstupy

• Konektor: Šroubovací svorkovnice Euroblock
• Režim I/O: Napětí/proud
• Výstupní rozsah: 0 až 10 VDC 4 až 20 mA
• Rozlišení: 12 bitů
• Přesnost: ±0,1 % FSR při 25 °C ±0,3 % FSR při -10 až 60 °C ±0,5 % FSR při -40 až 75 °C
• Zátěž (režim proudu): Interní napájení: 250 ohmů (max.)

LED rozhraní

• LED indikace: PWR, RDY, Serial interface, stav I/O

Ethernet interface

• Porty 10/100BaseT(X) (konektor RJ45): 1
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Funkce ethernetového softwaru

• Možnosti konfigurace: Windows Utility (ioAdmin), webová konzole (HTTP)
• Průmyslové protokoly: Modbus TCP Server (Slave), SNMPv1/v2c/v3, SNMPv1 Trap, Moxa AOPC (Active Tag), knihovna MXIO, příkazy CGI
• Správa: BOOTP, IPv4, SMTP, klient DHCP, HTTP, TCP/IP
• MIB: Nastavení zařízení MIB
• Správa času: SNTP

Bezpečnostní funkce

• Ověřování: Místní databáze
• Šifrování: HMAC
• Bezpečnostní protokoly: SNMPv3

Modbus TCP

• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16
• Režim: Server (Slave)

Serial interface

• Konektor: Svorkovnice
• Sériové standardy: RS-485
• Počet portů: 1
• Přenosová rychlost: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
• Parita: žádná
• Datové bity: 8
• Zastavovací bity: 1
• s managementem toku: žádné

Sériové signály

• RS-485-2w: Data+, Data-, GND

Funkce sériového softwaru

• Průmyslové protokoly: Modbus RTU Master

Platforma

• Hodiny reálného času (RTC): Hodiny reálného času s bateriovou zálohou

Parametry napájení

• Napájecí konektor: Šroubovací svorkovnice Euroblock
• Počet napájecích vstupů: 1
• Input voltage: 12 až 36 VDC
• Spotřeba energie: 198 mA při 24 VDC
