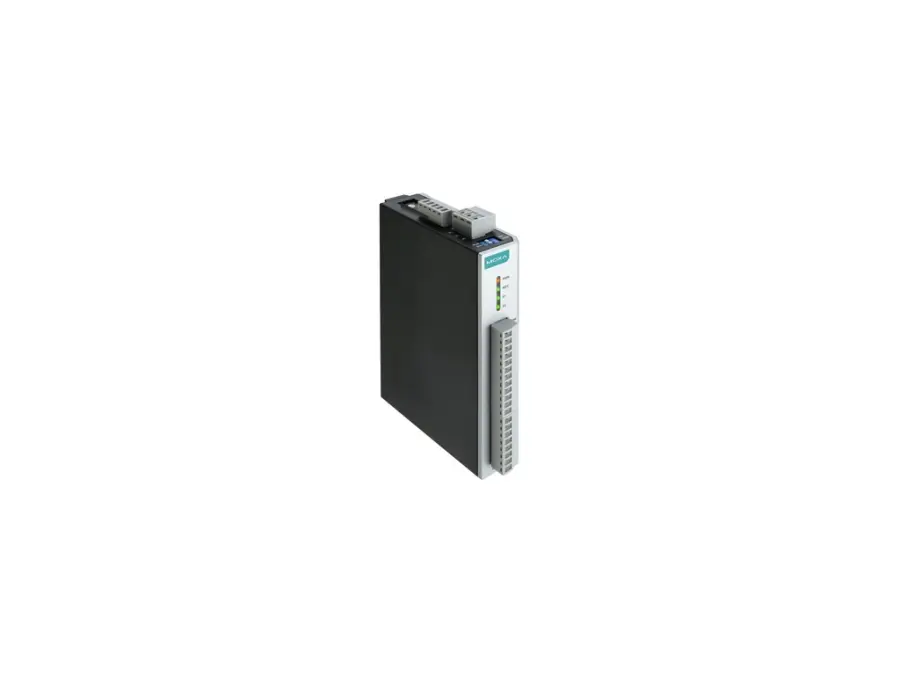

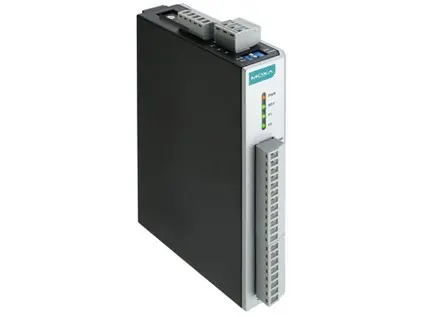

ioLogik R1212-T

Sériové komunikační zařízení – univerzální I/O, 8 DI, 8 DIO, Provozní teplota -40 až 85 °C

Vstupní/výstupní rozhraní

• Tlačítka: tlačítko reset
• Konfigurovatelné kanály DIO (pomocí softwaru): 8
• Digitální vstupní kanály: 8
• Izolace: 3 kV DC nebo 2 kV Vrms

Digitální vstupy

• Konektor: šroubovací svorkovnice Euroblock
• Max. counting frequency: 2,5 kHz
• Interval digitálního filtrování: konfigurovatelný softwarem
• Suchý kontakt: zapnuto: zkrat na GND vypnuto: otevřeno
• Režim I/O: DI nebo čítač událostí
• Body na COM: 8 kanálů
• Typ senzoru: Dry contact (potential-free), mokrý kontakt (NPN nebo PNP)
• Mokrý kontakt (DI k COM): Zapnuto: 10 až 30 VDC Vypnuto: 0 až 3 VDC

Digitální výstupy

• Konektor: Šroubovací svorkovnice Euroblock
• Jmenovitý proud: 200 mA na kanál
• Režim I/O: DO nebo pulzní výstup
• Typ I/O: Sink
• Frekvence pulzního výstupu: 5 kHz
• Ochrana proti nadproudu: 0,65 A na kanál při 25 °C
• Vypnutí při přehřátí: 175 °C (typicky), 150 °C (min.)
• Ochrana proti přepětí: 45 VDC (typicky)

LED rozhraní

• LED indikace: PWR, RDY, P1, P2

Serial interface

• Přenosová rychlost: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 112800, 921600 bps
• Konektor: Svorkovnice
• Počet portů: 2
• Parita: žádná, sudá, lichá
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Sériové standardy: RS-485
• Stop bity: 1, 2
• Přepětí: 1 kV
• ESD: 15 kV
• Datové bity: 8

Sériové signály

• RS-485-2w: Data+, Data-, GND

Funkce sériového softwaru

• Průmyslové protokoly: Modbus RTU Slave

Parametry napájení

• Napájecí konektor: Šroubovací svorkovnice Euroblock
• Počet napájecích vstupů: 1
• Input voltage: 12 až 48 VDC
• Spotřeba energie: 187 mA při 24 VDC

Mechanical properties

• Housing: plast
• Rozměry: 27,8 x 124 x 84 mm (1,09 x 4,88 x 3,31 palce)
• Hmotnost: 200 g (0,44 lb)
• Instalace: montáž na DIN lištu, montáž na zeď
• Zapojení: kabel I/O, 16 až 26 AWG Napájecí kabel, 12 až 24 AWG

Limity prostředí

• Provozní teplota: -40 až 85 °C (-40 až 185 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Nadmořská výška: 2000 m Pokud potřebujete produkty, u kterých je zaručeno správné fungování ve vyšších nadmořských výškách, kontaktujte společnost Moxa.

Normy a certifikace

• EMC: EN 55032/24
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF
• Bezpečnost: UL 508
• Náraz:
