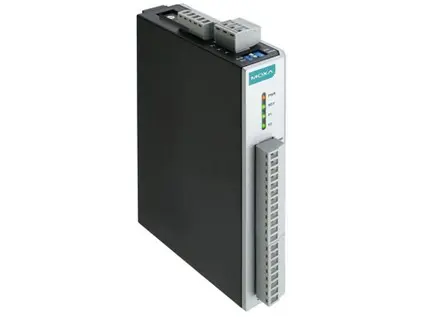

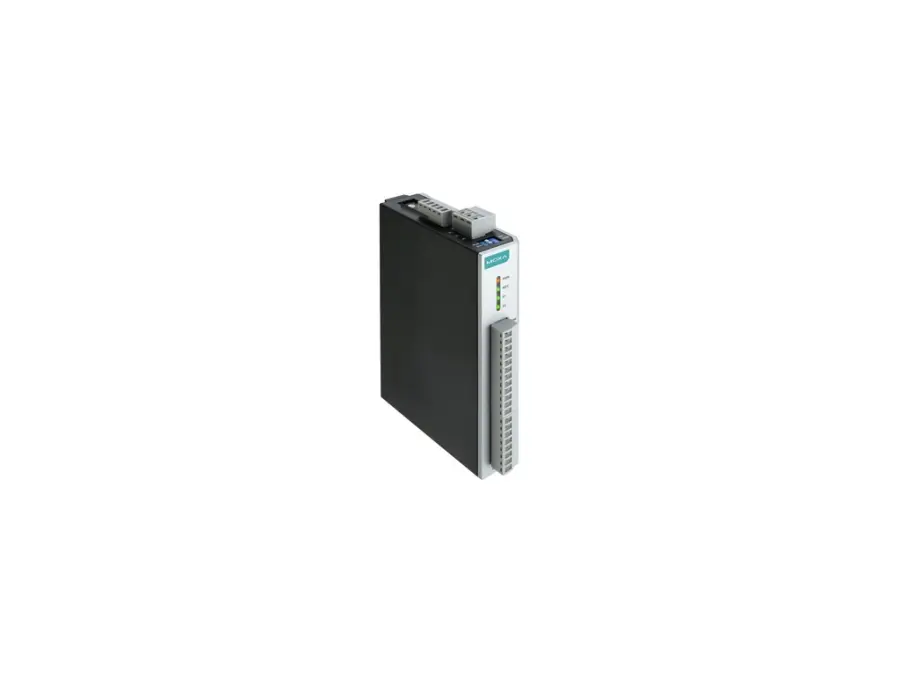

# ioLogik R1214

Sériové komunikační zařízení, sériové: 1 kiloohm, 150 kiloohmů, protokoly: Modbus RTU Slave, teplota: -10 až 75 °C (14 až 167 °F), napájení: 1

**Dostupnost:** Není skladem (0 ks)

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | 200404023590 |
| Záruka | 24 |
| Záruka pro firmy | 24 |
| Značka | MOXA |

## Podrobný popis

Sériové komunikační zařízení – univerzální I/O, 6 digitálních vstupů, 6 relé, Provozní teplota -10 až 75 °CVstupní/výstupní rozhraníTlačítka: tlačítko resetDigitální vstupní kanály: 6Izolace: 3 kV DC nebo 2 kV VrmsReléové kanály: 6Digitální vstupyKonektor: šroubovací svorkovnice EuroblockMax. counting frequency: 2,5 kHzInterval digitálního filtrování: konfigurovatelný softwaremSuchý kontakt: zapnuto: zkrat na GND vypnuto: otevřenoRežim I/O: DI nebo čítač událostíBody na COM: 6 kanálůTyp senzoru: Dry contact (potential-free), mokrý kontakt (NPN nebo PNP)Mokrý kontakt (DI k COM): Zapnuto: 10 až 30 VDC Vypnuto: 0 až 3 VDCReléPrůrazné napětí: 500 VACKonektor: Šroubovací svorkovnice EuroblockJmenovitý proud kontaktu: Odporová zátěž: 5 A při 30 VDC, 250 VAC, 110 VACKontaktní odpor: 100 miliohmů (max.)Elektrická odolnost: 100 000 operací při 5 A odporové zátěžiPočáteční izolační odpor: 1 000 megaohmů (min.) při 500 VDCMechanická odolnost: 5 000 000 operacíFrekvence pulzního výstupu: 0,3 Hz při jmenovitém zatíženíTyp: výkonové relé typu A (N.O.)Poznámka: Vlhkost okolí nesmí kondenzovat a musí se pohybovat mezi 5 a 95 %. Relé mohou při provozu v prostředí s vysokou kondenzací pod 0 °C vykazovat poruchy.LED rozhraníLED indikace: PWR, RDY, P1, P2Serial interfacePřenosová rychlost: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 112800, 921600 bpsKonektor: SvorkovnicePočet portů: 2Parita: žádná, sudá, licháPull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmůSériové standardy: RS-485Stop bity: 1, 2Přepětí: 1 kVESD: 15 kVDatové bity: 8Sériové signályRS-485-2w: Data+, Data-, GNDFunkce sériového softwaruPrůmyslové protokoly: Modbus RTU SlaveParametry napájeníNapájecí konektor: Šroubovací svorkovnice EuroblockPočet napájecích vstupů: 1Input voltage: 12 až 48 VDCSpotřeba energie: 207 mA při 24 VDCMechanical propertiesHousing: plastRozměry: 27,8 x 124 x 84 mm (1,09 x 4,88 x 3,31 palce)Hmotnost: 200 g (0,44 lb)Instalace: montáž na DIN lištu, montáž na zeďZapojení: kabel I/O, 16 až 26 AWG Napájecí kabel, 12 až 24 AWGLimity prostředíProvozní teplota: -10 až 75 °C (14 až 167 °F)Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)Nadmořská výška: 2000 m Pokud potřebujete produkty, u nichž je zaručeno správné fungování ve vyšších nadmořských výškách, kontaktujte společnost Moxa.Normy a certifikaceEMC: EN 55032/24EMI: CISPR 32, FCC část 15B

## Technická specifikace

| Vlastnost | Hodnota |
| --- | --- |
| Min. provozní teplota | Min. provozní teplota
-10 °C |
| Max. provozní teplota | Max. provozní teplota
75 °C |
| Počet digitálních vstupů | Počet digitálních vstupů
6 |
| Počet digitálních výstupů | Počet digitálních výstupů
6 |

## Soubory ke stažení

* [Katalog ioLogik_R1200_Series_ELVAC15](https://www.elvac.eu/files/shop/moxa/datasheet/ioLogik_R1200_Series_ELVAC15.pdf)
* [Manual ioLogik_R1200_Series_Users_Manual_v2_ELVAC15](https://www.elvac.eu/files/shop/moxa/manual/ioLogik_R1200_Series_Users_Manual_v2_ELVAC15.pdf)
