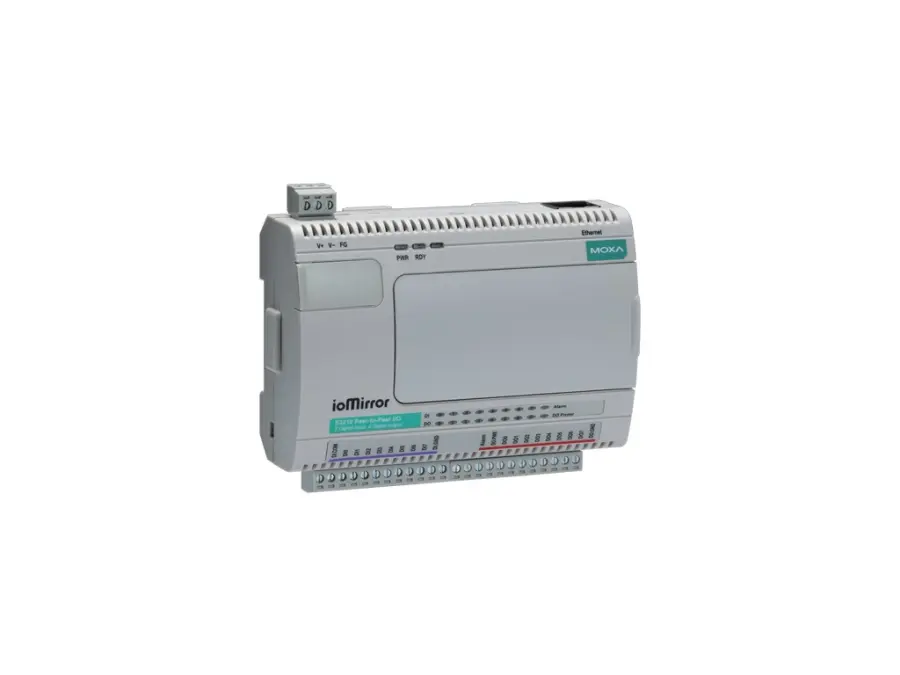

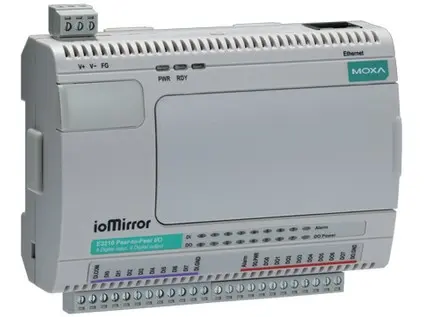

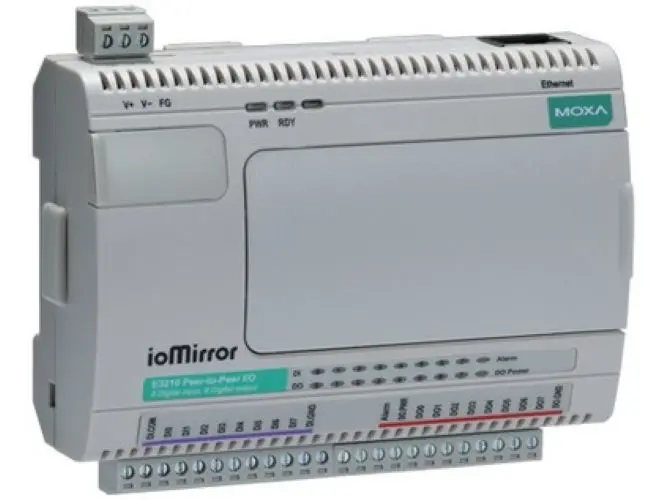

ioMirror E3210

I/O modul – univerzální peer-to-peer I/O, 8 DI, 8 DO, Provozní teplota -10 až 60 °C

Vstupní/výstupní rozhraní

• Digitální vstupní kanály: 8
• Digitální výstupní kanály: 8
• Kanály alarmového kontaktu: 1
• Izolace: 3k VDC nebo 2k Vrms
• Tlačítka: Tlačítko reset

Digitální vstupy

• Konektor: šroubovací svorkovnice Euroblock
• Interval digitálního filtrování: konfigurovatelný softwarem
• Suchý kontakt: zapnuto: zkrat na GND, vypnuto: otevřeno
• Režim I/O: DI
• Ochrana proti přepětí: 36 VDC
• Body na COM: 8 kanálů
• Typ senzoru: Dry contact (potential-free), NPN input (sinking)
• Mokrý kontakt (DI k GND): Zapnuto: 10 až 30 VDC Vypnuto: 0 až 3 VDC

Digitální výstupy

• Konektor: Šroubovací svorkovnice Euroblock
• Jmenovitý proud: 200 mA na kanál
• Režim I/O: DO
• Typ I/O: Sink
• Ochrana proti nadproudu: 0,6 A na kanál při 25 °C
• Vypnutí při přehřátí: 160 °C (min.)
• Ochrana proti přepětí: 35 VDC

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 1
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Funkce softwaru Ethernet

• Možnosti konfigurace: Webová konzole (HTTP) Nástroj Windows (ioMirrorAdmin)
• Průmyslové protokoly: Modbus TCP Server (Slave)
• Správa: BOOTP DHCP Client HTTP TCP/IP UDP
• Správa času: SNTP

Modbus TCP

• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16

Rozhraní LED

• LED indikace: PWR, Ready

Parametry napájení

• Napájecí konektor: Šroubovací svorkovnice Euroblock
• Počet napájecích vstupů: 1
• Input voltage: 12 až 48 VDC
• Spotřeba energie: 136 mA při 24 VDC

Alarmové kontakty

• Typ I/O: Sink
• Jmenovitý proud: max. 200 mA na kanál
• Konektor: šroubovací svorkovnice Euroblock

Mechanical properties

• Housing: plast
• Rozměry: 115 x 79 x 45,6 mm (4,53 x 3,11 x 1,80 palce)
• Hmotnost: 205 g (0,45 lb)
• Zapojení: kabel I/O, 16 až 26 AWG Napájecí kabel, 16 až 26 AWG
• Instalace: montáž na stěnu, montáž na DIN lištu

Provozní podmínky

• Provozní teplota: -10 až 60 °C (14 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Nadmořská výška: 2000 m Poznámka: Pokud potřebujete produkty, u kterých je zaručeno správné fungování ve vyšších nadmořských výškách, kontaktujte společnost Moxa.

Normy a certifikace

• Volný pád: IEC 60068-2-32
• EMI: EN 61000-6-4, FCC část 15B třída A
• Bezpečnost: UL 508
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; signál: 1 kV IEC
