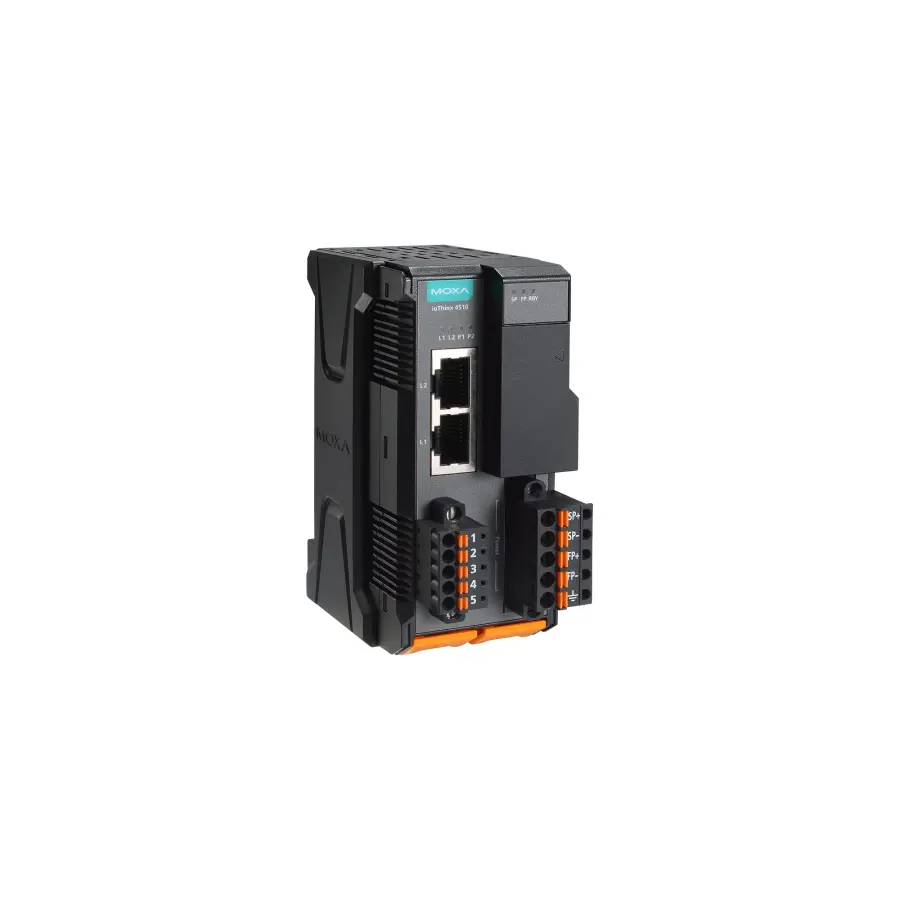

ioThinx 4510

Sériové komunikační zařízení – pokročilé I/O, Ethernetový síťový adaptér, 3-v-1 sériové porty, Provozní teplota -20 až 60 °C

Vstupní/výstupní rozhraní

• Tlačítka: Tlačítko reset
• Rozšiřující sloty: Až 32 Kompatibilní pouze s moduly řady ioThinx 4500 (45MR) Až 8 slotů pouze v případě, že jsou ve firmwaru v1.4 a vyšším povoleny webové služby přes HTTPS a další služby. Další podrobnosti najdete v příručce k produktu.
• Izolace: 3k VDC nebo 2k Vrms

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2, 1 MAC adresa (Ethernet bypass)
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Funkce softwaru Ethernet

• Možnosti konfigurace: Webová konzole (HTTP/HTTPS), nástroj Windows (IOxpress) Nástroj MCC
• Průmyslové protokoly: Modbus TCP Server (Slave), RESTful API, SNMPv1/v2c/v3, SNMPv1/v2c/v3 Trap, SNMPv2c/v3 Inform, MQTT
• Správa: SNMPv1/v2c/v3 SNMPv1/v2c/v3 Trap SNMPv2c/v3 Inform DHCP Client IPv4 HTTP, UDP, TCP/IP
• Správa času: SNTP

Bezpečnostní funkce

• Ověřování: Místní databáze
• Šifrování: HTTPS AES-128 AES-256 HMAC RSA-1024 SHA-1 SHA-256 ECC-256
• Bezpečnostní protokoly: SNMPv3 HTTPS (TLS 1.2) SNMPv3 Trap

Serial interface

• Konektor: Euroblock – spring terminal
• Sériové standardy: RS-232/422/485
• Počet portů: 1 x RS-232/422 nebo 2 x RS-485 (2vodičové)
• Přenosová rychlost: 1200, 1800, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
• s managementem toku: RTS/CTS
• Parita: Žádná Sudá Lichá
• Stop bity: 1, 2
• Datové bity: 8

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Funkce sériového softwaru

• Průmyslové protokoly: Modbus RTU Master

Parametry napájení systému

• Napájecí konektor: Euroblock – spring terminal
• Počet napájecích vstupů: 1
• Input voltage: 12 až 48 VDC
• Spotřeba energie: 800 mA při 12 VDC
• Ochrana proti nadproudu: 1 A při 25 °C
• Ochrana proti přepětí: 55 VDC
• Výstupní proud: 1 A (max.)

Parametry napájení v terénu

• Napájecí konektor: Euroblock – spring terminal
• Počet napájecích vstupů: 1
• Input voltage: 12/24 VDC
• Ochrana proti nadproudu: 2,5 A při 25 °C
• Ochrana proti přepětí: 33 VDC
• Výstupní proud: 2 A (max.)

Mechanical properties

• Zapojení: sériový kabel, 16 až 28 AWG napájecí kabel, 12 až 18 AWG
• Cable length: sériový kabel, 9 mm napájecí kabel, 12 až 13 mm
• Housing: plastové
• Rozměry: 42,3 x 99 x 75 mm (1,67 x 3,9 x 2,95 palce)
• Hmotnost: 173,5 g (0,382 lb)
• Instalace: montáž na DIN lištu

Limity prostředí

• Provozní teplota: -20 až 60 °C (-4 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
• Nadmořská výška: až 4000 m Poku
