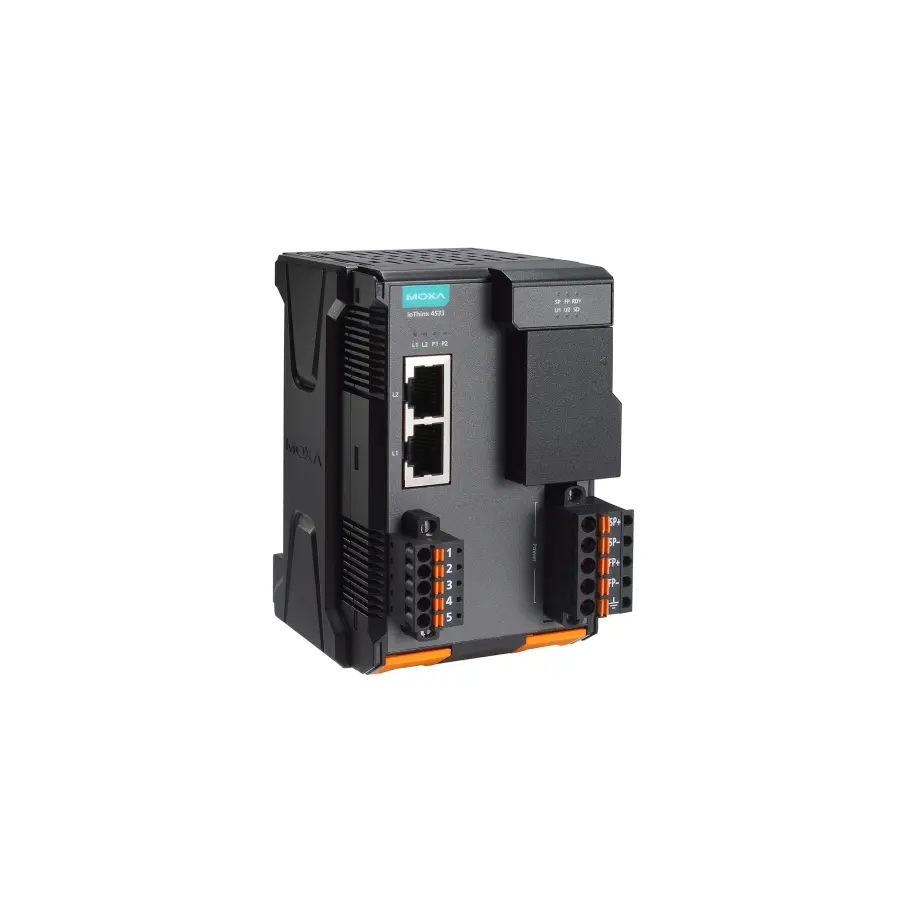

ioThinx 4533-LX

Sériové komunikační zařízení – pokročilý modulární řadič s integrovaným sériovým portem, dvoujádrovým procesorem 1 GHz, Linuxem, provozní teplotou -20 až 60 °C

Počítač

• Procesor: Armv7 Cortex-A7 dvoujádrový 1 GHz
• Operační systém: Moxa Industrial Linux 3 (Debian 11, jádro 5.10) Viz www.moxa.com/MIL
• Hodiny: Hodiny reálného času s kondenzátorovou zálohou
• DRAM: 2 GB DDR3L
• MRAM: 128 kB
• Předinstalované úložiště: 8 GB eMMC (6 GB vyhrazeno pro uživatele)
• Úložný slot: microSD sloty x 1 (až 32 GB)
• Rozšiřující sloty: až 64 (s moduly 45MR I/O) až 5 (s komunikačními moduly 45ML)

Řídicí logika

• Jazyk: C/C++ Python

Počítačové rozhraní

• Tlačítka: tlačítko reset

Vstupní/výstupní rozhraní

• Otočný switch: 0 až 9

Ethernet interface

• Porty 10/100BaseT(X) (konektor RJ45): auto-negociace rychlosti
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Bezpečnostní funkce

• Ověřování: místní databáze
• Šifrování: AES-256 SHA-256
• Bezpečnostní protokoly: SSHv2
• Hardwarová bezpečnost: TPM 2.0

Serial interface

• Konzolový port: RS-232 (TxD, RxD, GND), 3pólový (115200, n, 8, 1)
• Počet portů: 1 x RS-232/422 nebo 2 x RS-485-2w
• Konektor: Euroblock – spring terminal
• Sériové standardy: RS-232/422/485 (volitelné softwarem)
• Přenosová rychlost: 300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
• s managementem toku: RTS/CTS
• Parita: žádná, sudá, lichá
• Stop bity: 1, 2
• Datové bity: 7, 8

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Parametry napájení systému

• Napájecí konektor: Euroblock – spring terminal
• Počet napájecích vstupů: 1
• Input voltage: 12 až 48 VDC
• Spotřeba energie: 1940 mA při 12 VDC
• Ochrana proti nadproudu: 3 A při 25 °C
• Ochrana proti přepětí: 55 VDC
• Výstupní proud: 1 A (max.)

Parametry napájení v terénu

• Napájecí konektor: Euroblock – spring terminal
• Počet napájecích vstupů: 1
• Input voltage: 12/24 VDC
• Ochrana proti nadproudu: 5 A při 25 °C
• Ochrana proti přepětí: 33 VDC
• Výstupní proud: 2 A (max.)

Mechanical properties

• Zapojení: Sériový kabel, 16 až 28 AWG Napájecí kabel, 12 až 26 AWG
• Cable length: Sériový kabel, 9 až 10 mm Napájecí kabel, 12 až 13 mm
• Housing: plast
• Rozměry: 60,3 x 99 x 75 mm (2,37 x 3,9 x 2,96 palce)
• Hmotnost: 207,7 g (0,457 lb)
• Instalace: montáž na DIN lištu

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzdu
