Popis

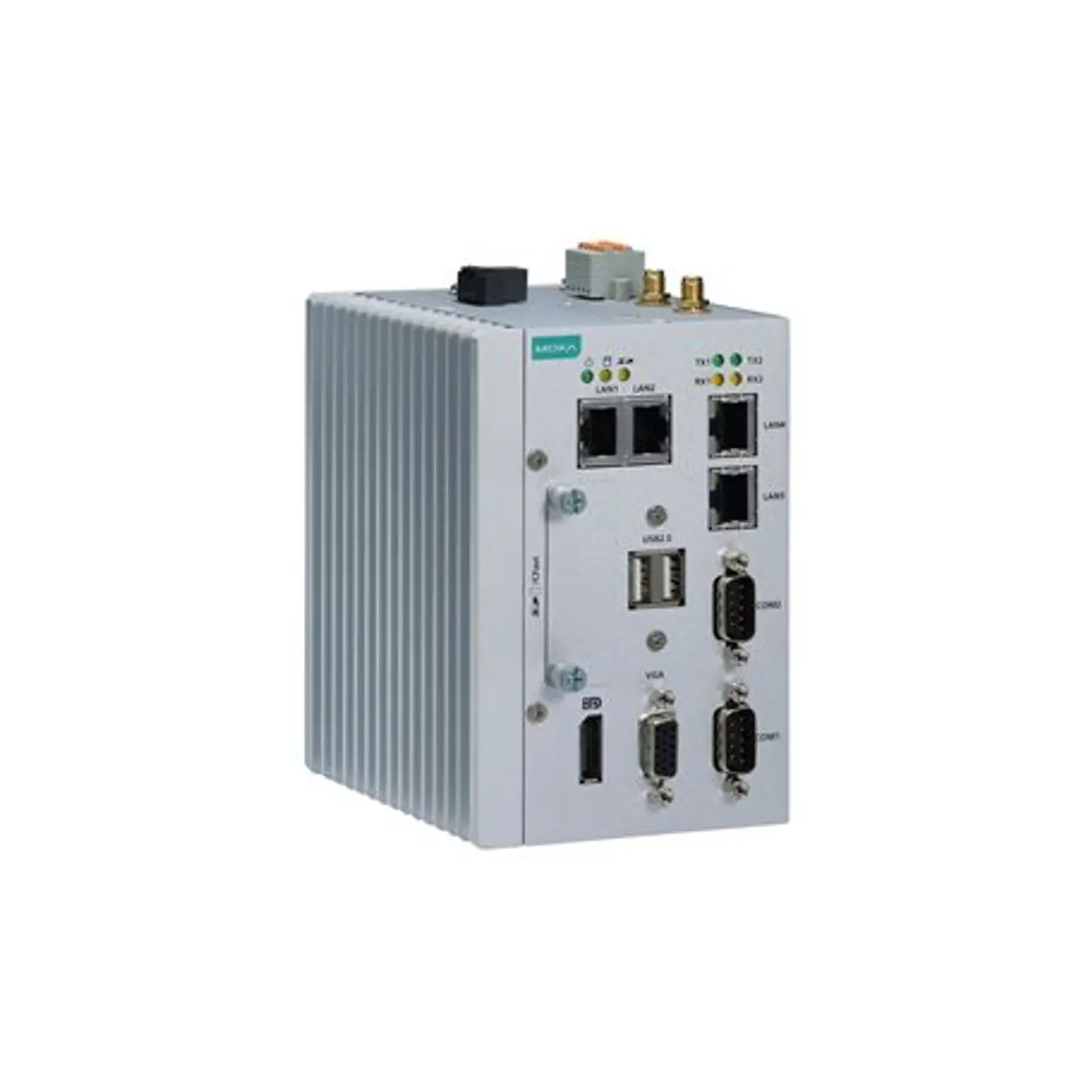

Průmyslový vestavěný počítač – vestavěný počítač x86 s dvoujádrovým procesorem Intel Atom® E3826, 4 GB RAM, 1 port VGA, 2 porty USB, 4 porty Gigabit Ethernet, 2 sériové porty, 4 DI, 4 DO, 1 zásuvka CFast, 1 slot SD, 1 DisplayPort, 1 slot uSIM, 1 rozšiřující slot Mini PCIe, napájení 12 až 36 VDC, Provozní teplota -40 až 70 °C
Počítač
- CPU: procesor Intel Atom® E3826 (1M cache, 1,46 GHz)
- Grafický řadič: Intel® HD Graphics
- Předinstalovaná systémová paměť: 4 GB DDR3L
- Slot pro systémovou paměť: SODIMM DDR3/DDR3L sloty x 1
- Podporované operační systémy: Windows 10 IoT Enterprise LTSC 2021 Linux Debian 9 (jádro v4.9)
- Storage slot (SSD/HDD): slot CFast x 1, sloty SD x 1
Počítačové rozhraní
- Ethernet ports: porty s automatickým rozpoznáním 10/100/1000 Mbps (konektor RJ45) x 4
- Sériové porty: porty RS-232/422/485 x 2, volitelné softwarem (DB9 samec)
- USB 2.0: 2 hostitelské porty USB 2.0, konektory typu A
- Digitální vstup: 4 DI
- Digitální výstup: 4 DO
- Rozšiřující sloty: 1 slot mPCIe
- Video výstup: 1 DisplayPort, 1 VGA, 15pinový konektor D-sub (samice)
- Počet SIM karet: 1
- Formát SIM: [X1]
LED indikace
- Systém: Úložiště x [X1]
- LAN: 2 na port (10/100/1000 Mbps)
- Sériové: 2 na port (Tx, Rx)
Serial interface
- Přenosová rychlost: 50 bps až 115,2 kbps
- Konektor: DB9 samec
- Datové bity: 5, 6, 7, 8
- Řízení toku: Automatické řízení směru dat (ADDC) pro RS-485 RTS/CTS, XON/XOFF
- Izolace: N/A
- Parita: Žádná, sudá, lichá, mezera, značka
Parametry napájení
- Input voltage: 11,4 až 36 VDC
- Napájecí konektor: Svorkovnice (pro modely DC)
- Spotřeba energie: 30 W (max.)
Spolehlivost
- Spouštěč automatického restartu: Vestavěný WDT
Mechanical properties
- Housing: Kovové
- Rozměry: 132 x 122 x 87 mm (5,2 x 4,81 x 3,43 palce)
- Hmotnost: 1 340 g (2,95 lb)
- Instalace: Montáž na DIN lištu Montáž na zeď (s volitelnou sadou)
Provozní podmínky
- Provozní teplota: -40 až 70 °C (-40 až 158 °F)
- Skladovací teplota (včetně obalu): -45 až 75 °C (-49 až 167 °F)
- Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
Normy a certifikace
- EMC: EN 55032/35
- EMI: CISPR 32, FCC část 15B třída A
- EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; signál: 1 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV; signál: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
- Nebezpečné prostory: Všechny modely kromě MC-1121-E4-T-US: ATEX zóna 2 IECEx zóna 2 třída I, divize 2 (CID2)
- Námořní: DNV IEC 60945 LR
- Rádiová frekvence: FCC
- Bezpečnost: UL 60950-1
