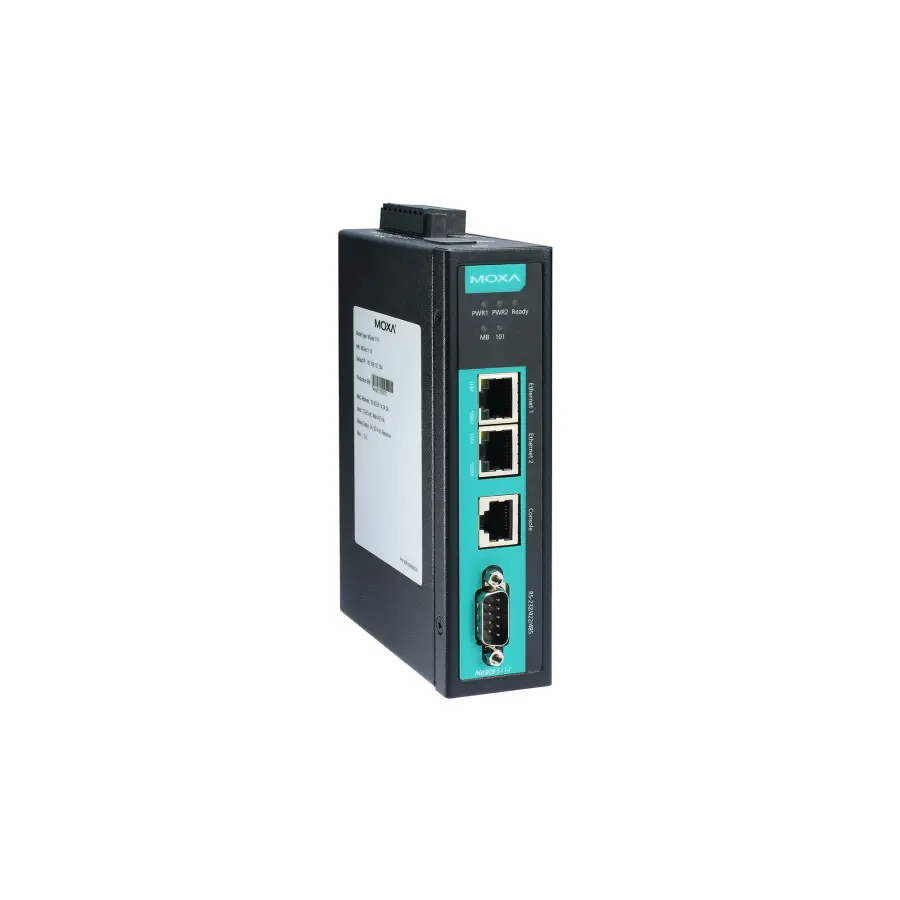

MGate 5114-T

Sériové komunikační zařízení – 1portová gateway Modbus/IEC101 na IEC104, Provozní teplota -40 až 75 °C

Ethernet interface

• Porty 10/100BaseT(X) (konektor RJ45): 2 automatická připojení MDI/MDI-X
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Funkce ethernetového softwaru

• Průmyslové protokoly: Modbus TCP klient (master) Modbus TCP server (slave) IEC 60870-5-104 klient IEC 60870-5-104 server
• Možnosti konfigurace: Webová konzole (HTTP/HTTPS) Nástroj pro vyhledávání zařízení (DSU) Telnetová konzole
• Správa: ARP DHCP klient DNS HTTP, HTTPS, SMTP, SNMP Trap SNMPv1/v2c/v3 TCP/IP Telnet SSH, UDP, NTP klient
• MIB: RFC1213, RFC1317
• Správa času: NTP klient

Bezpečnostní funkce

• Ověřování: Místní databáze
• Šifrování: HTTPS AES-128 AES-256 SHA-256
• Bezpečnostní protokoly: SNMPv3 SNMPv2c Trap HTTPS (TLS 1.3)

Serial interface

• Konzolový port: RS-232 (TxD, RxD, GND), 8pinový RJ45 (115200, n, 8, 1)
• Počet portů: 1
• Konektor: DB9 samec
• Sériové standardy: RS-232/422/485
• Přenosová rychlost: 50 bps až 921,6 kbps
• Datové bity: 7, 8
• Parita: Sudá značka Žádná lichá mezera
• Zastavovací bity: 1, 2
• s managementem toku: RTS Toggle (pouze RS-232) RTS/CTS
• s managementem směru dat RS-485: Automatické s managementem směru dat (ADDC)
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Terminátor pro RS-485: 120 ohmů
• Izolace: 2 kV (vestavěná)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Sériové softwarové funkce

• Průmyslové protokoly: Modbus RTU/ASCII Master Modbus RTU/ASCII Slave IEC 60870-5-101 Master (vyvážený/nevyvážený) IEC 60870-5-101 Slave (vyvážený/nevyvážený)
• Konfigurační možnosti: Sériová konzole

Modbus RTU/ASCII

• Režim: Master, Slave
• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Max. počet příkazů: 128

Modbus TCP

• Režim: Klient (Master), Server (Slave)
• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Max. počet připojení klientů: 32
• Max. počet připojení serverů: 32
• Max. počet příkazů: 128

IEC 60870-5-104

• Režim: Klient Server
• Max. počet připojení klientů: 32
• Max. počet připojení serverů: 32
• Max. počet informačních objektů: 2000 bodů

IEC 60870-5-101

• Režim: Master (vyvážený/nevyvážený) Slave (vyvážený/nevyvážený)
• Max. počet připojení master: 1
• Max. počet připojení slave: 1 (vyvážené), 31 (nevyvážené)
• Max. počet informačních objektů: 2000 bodů

Paměť

• Slot microSD: až 32 GB (kompatibilní s SD 2.0)

Parametry napájení

• Input voltage: 12 až 48 VDC
• Vstupní proud: 455 mA při 12 VDC
• Napájecí konektor:
