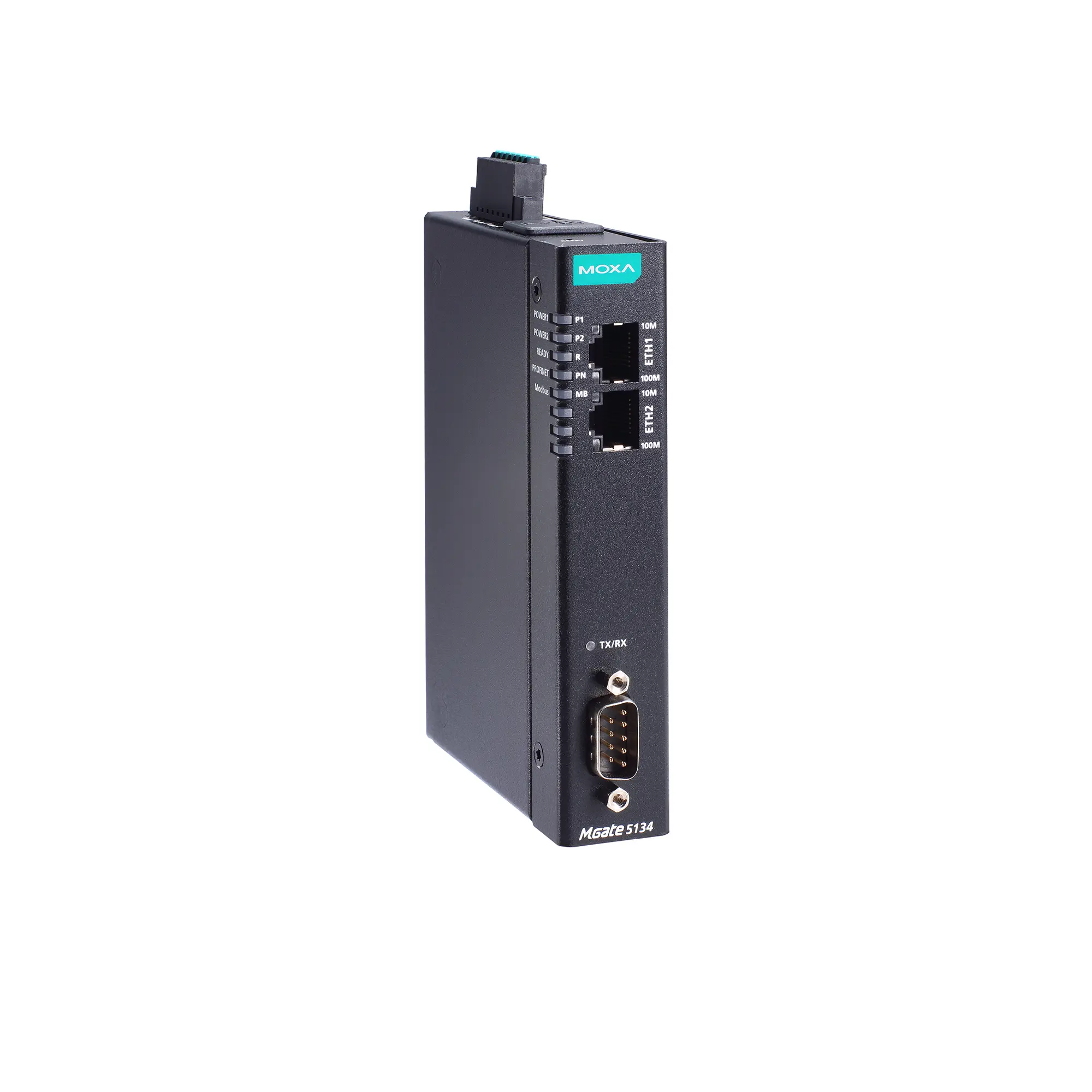

MGate 5134

Sériové komunikační zařízení – 1portové brány Modbus RTU/ASCII/TCP-to-PROFINET, Provozní teplota -10 až 60 °C

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2 automatická připojení MDI/MDI-X

Funkce ethernetového softwaru

• Průmyslové protokoly: Modbus TCP klient PROFINET IO zařízení
• Možnosti konfigurace: Webová konzole (HTTPS) Nástroj pro vyhledávání zařízení (DSU)
• Správa: ARP DHCP klient DNS HTTP, HTTPS, SMTP, SNMP Trap SNMPv1/v2c/v3 TCP/IP UDP
• MIB: RFC1213, RFC1317
• Správa času: NTP klient

Bezpečnostní funkce

• Ověřování: Místní databáze
• Šifrování: HTTPS AES-128 AES-256 SHA-256
• Bezpečnostní protokoly: SNMPv3 SNMPv2c Trap HTTPS (TLS 1.3)

Serial interface

• Počet portů: 1
• Konektor: DB9 samec
• Sériové standardy: RS-232/422/485
• Přenosová rychlost: 300 bps až 921,6 kbps
• Datové bity: 7, 8
• Parita: Žádná Sudá Lichá Mezera Značka
• Zastavovací bity: 1, 2
• s managementem toku: RTS Toggle (pouze RS-232) RTS/CTS
• s managementem směru dat RS-485: Automatické s managementem směru dat (ADDC)
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů konfigurovatelné softwarem
• Terminátor pro RS-485: 120 ohmů konfigurovatelné softwarem
• Izolace: 2 kV (vestavěná)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Sériové softwarové funkce

• Průmyslové protokoly: Modbus RTU/ASCII klient

Modbus RTU/ASCII

• Režim: Klient
• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Max. počet připojení serveru: 31
• Max. počet příkazů: 128 na sériový port

Modbus TCP

• Režim: Klient
• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Max. počet připojení serveru: 32
• Maximální počet příkazů: 128
• Celková velikost výstupních dat: 2048 bajtů
• Celková velikost vstupních dat: 2048 bajtů

PROFINET

• Režim: IO zařízení třídy B
• Maximální počet připojení master: 2 IO řadiče (sdílená zařízení)
• Velikost vstupních dat: 1440 bajtů na IO řadič (celkem: 2880 bajtů)
• Velikost výstupních dat: 1440 bajtů na IO řadič (celkem: 2880 bajtů)

Paměť

• Slot microSD: až 32 GB (kompatibilní s SD 2.0)

Parametry napájení

• Input voltage: 12 až 48 VDC
• Vstupní proud: 455 mA (max.)
• Napájecí konektor: Euroblock – spring terminal

Relé

• Jmenovitý proud kontaktu: odporová zátěž: 2 A při 30 VDC

Mechanical properties

• Housing: kovové
• Stupeň krytí IP: IP30
• Rozměry: 25 x 90 x 129,6 mm (0,98 x 3,54 x 5,1 palce)
• Hmotnost: 294 g (0,65 lb)

Limity prostředí

• Provozní teplota: -10 až 60 °C (14 až 140 °F
