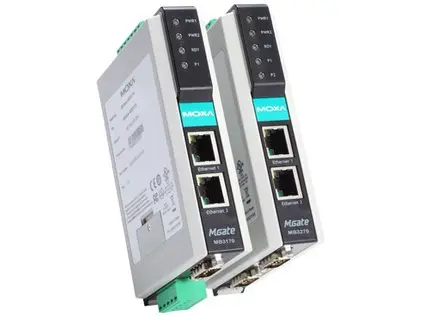

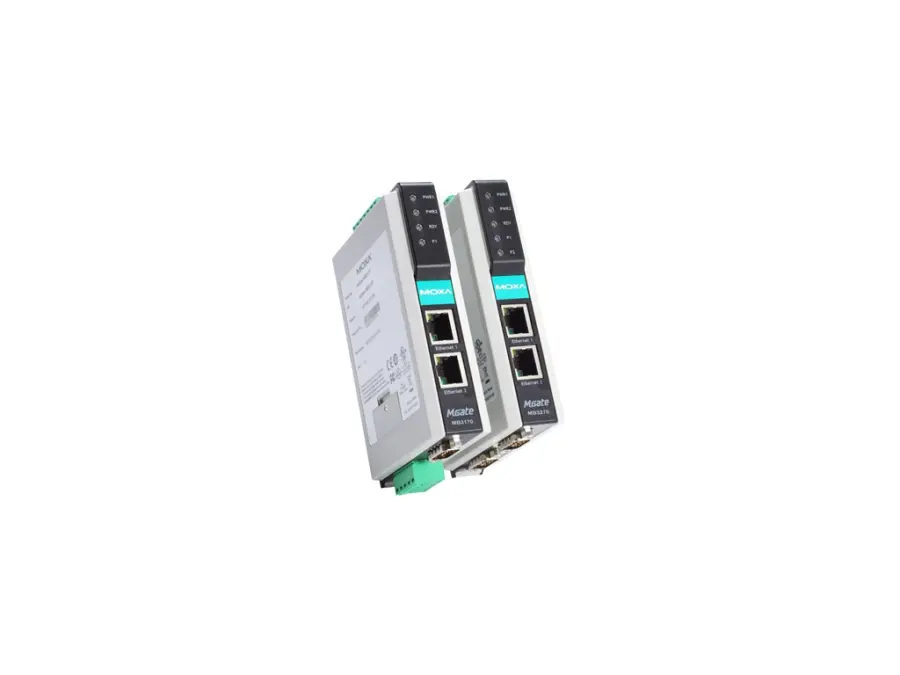

MGate MB3170

Sériové komunikační zařízení – 1portová pokročilá gateway Modbus, Provozní teplota 0 až 60 °C

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2 (1 IP, kaskádové připojení Ethernet) Automatické připojení MDI/MDI-X
• Magnetická izolační ochrana: 1,5 kV (vestavěná)
• fiber: Více informací 100BaseFX Multimódový jednovidový kabel typu OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km Typická vlnová délka (nm) 1300 1310 Dosah TX (nm) 1260 až 1360 1280 až 1340 RX rozsah (nm) 1100 až 1600 1100 až 1600 fiber výkon TX rozsah (dBm) -10 až -20 0 až -5 RX rozsah (dBm) -3 až -32 -3 až -34 Rozpočet spojení (dB) 12 29 Disperzní penalizace (dB) 3 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).

Funkce ethernetového softwaru

• Průmyslové protokoly: Modbus TCP klient (master) Modbus TCP server (slave)
• Možnosti konfigurace: Webová konzole (HTTP/HTTPS) Nástroj pro vyhledávání zařízení (DSU) MGate Manager Nástroj MCC Telnetová konzole
• Správa: ARP DHCP klient DNS HTTP, HTTPS, SMTP, SNMP Trap SNMPv1/v2c/v3 TCP/IP Telnet UDP NTP klient
• MIB: RFC1213, RFC1317
• Správa času: NTP klient

Bezpečnostní funkce

• Ověřování: Místní databáze
• Šifrování: HTTPS AES-128 AES-256 SHA-256
• Bezpečnostní protokoly: SNMPv3 HTTPS (TLS 1.2)

Serial interface

• Počet portů: 1
• Konektor: DB9 samec pro RS-232 a svorkovnice pro RS-422/485
• Sériové standardy: RS-232/422/485 (volitelné softwarem)
• Přenosová rychlost: 50 bps až 921,6 kbps
• Datové bity: 7, 8
• Parita: žádná, sudá, lichá, mezera, značka
• Stop bity: 1, 2
• Řízení toku: přepínání DTR/DSR RTS (pouze RS-232) RTS/CTS
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Terminátor pro RS-485: 120 ohmů
• Řízení směru dat RS-485: ADDC (automatické řízení směru dat)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Sériové softwarové funkce

• Průmyslové protokoly: Modbus RTU/ASCII Master Modbus RTU/ASCII Slave

Modbus (transparentní)

• Max. počet připojení klientů: 32
• Max. počet připojení serverů: 32

Parametry napájení

• Input voltage: 12 až 48 VDC
• Vstupní proud: 435 mA při 12 VDC
• Napájecí konektor: 7pinový svorkovnice

Relé

• Jmenovitý proud kontaktu: Odporová zátěž: 1 A při 30 VDC

Mechanical properties

• Housing: plast
• Stupeň krytí IP: IP30
• Rozměry (s úchyty): 29 x 89,2 x 124,5 mm (1,14 x 3,51 x 4,90 palce)
• Rozměry (bez úchytů): 29 x 89,2 x 118,5 mm (1,14 x 3,51 x 4,67 palce)
• Hmotnost: 360 g (0,79 lb)

Provozní podmínky

• Provozní teplota: 0 až 60 °C (32 až 140 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; Signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11
• Nebezpečné prostory: ATEX třída I divize 2 (CID2) IECEx
• Námořní doprava: DNV
• Volný pád: IEC 60068-2-32
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6 IEC 60068-2-64
• Bezpečnost: UL 60950-1 IEC 60950-1 EN 62368-1 UL 508

MTBF

• Čas: 1 662 526 hodin
• Normy: Telcordia SR332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
