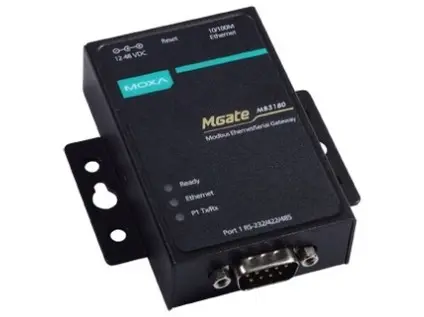

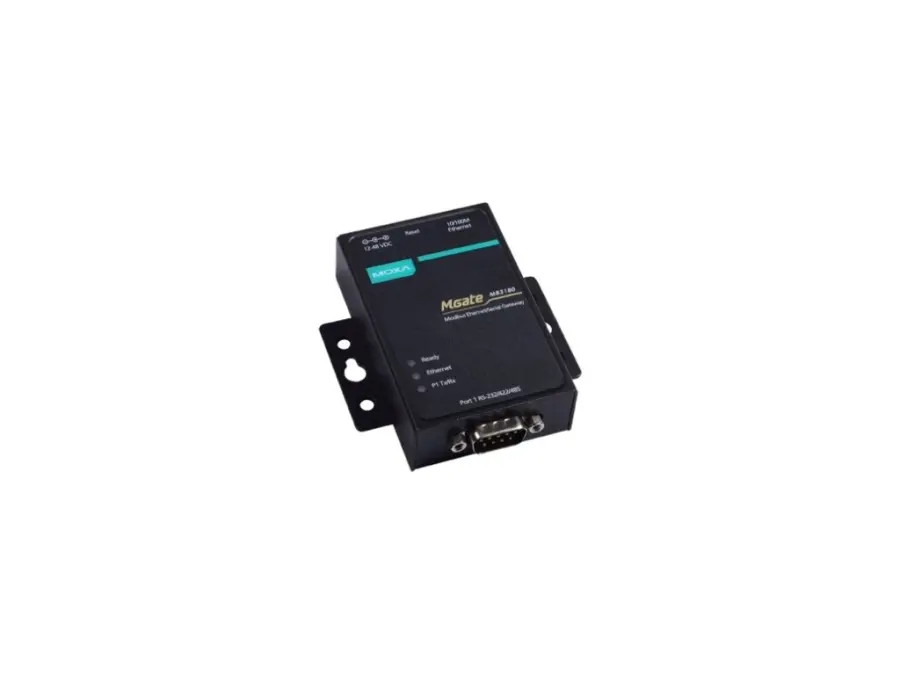

MGate MB3180

Sériové komunikační zařízení – 1portová standardní gateway Modbus

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): automatické připojení MDI/MDI-X
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Funkce ethernetového softwaru

• Průmyslové protokoly: Modbus TCP klient (master) Modbus TCP server (slave)
• Možnosti konfigurace: Webová konzole (HTTP) Nástroj pro vyhledávání zařízení (DSU) MGate Manager Nástroj MCC Telnetová konzole
• Správa: ARP DHCP klient DNS HTTP SNMPv1/v2c/v3 TCP/IP Telnet UDP
• MIB: RFC1213, RFC1317

Bezpečnostní funkce

• Ověřování: Místní databáze
• Šifrování: HTTPS AES-128 AES-256 SHA-256

Serial interface

• Počet portů: 1
• Konektor: DB9 samec
• Sériové standardy: RS-232/422/485 (volitelné softwarem)
• Přenosová rychlost: 50 bps až 921,6 kbps
• Datové bity: 7, 8
• Parita: Žádná Sudá Lichá Mezera Značka
• Zastavovací bity: 1, 2
• Řízení toku: DTR/DSR RTS Toggle (pouze RS-232) RTS/CTS
• Řízení směru dat RS-485: ADDC (automatické řízení směru dat)
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Terminátor pro RS-485: Žádný

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Sériové softwarové funkce

• Průmyslové protokoly: Modbus RTU/ASCII Master Modbus RTU/ASCII Slave

Modbus (transparentní)

• Max. počet připojení klientů: 16
• Max. počet připojení serverů: 32

Parametry napájení

• Input voltage: 12 až 48 VDC
• Vstupní proud: 200 mA při 12 VDC
• Napájecí konektor: Napájecí jack

Mechanical properties

• Housing: Kovové
• Stupeň krytí IP: IP30
• Rozměry (s úchyty): 22 x 75 x 80 mm (0,87 x 2,95 x 3,15 palce)
• Rozměry (bez úchytů): 22 x 52 x 80 mm (0,87 x 2,05 x 3,15 palce)
• Hmotnost: 340 g (0,75 lb)

Provozní podmínky

• Provozní teplota: 0 až 55 °C (32 až 131 °F)
• Skladovací teplota (včetně obalu): -40 až 85 °C (-40 až 185 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; Signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF IEC 61000-4-11
• Bezpečnost: UL 60950-1 EN 62368-1

MTBF

• Čas: 2 762 384 hodin
• Normy: Telcordia Standard SR-332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
