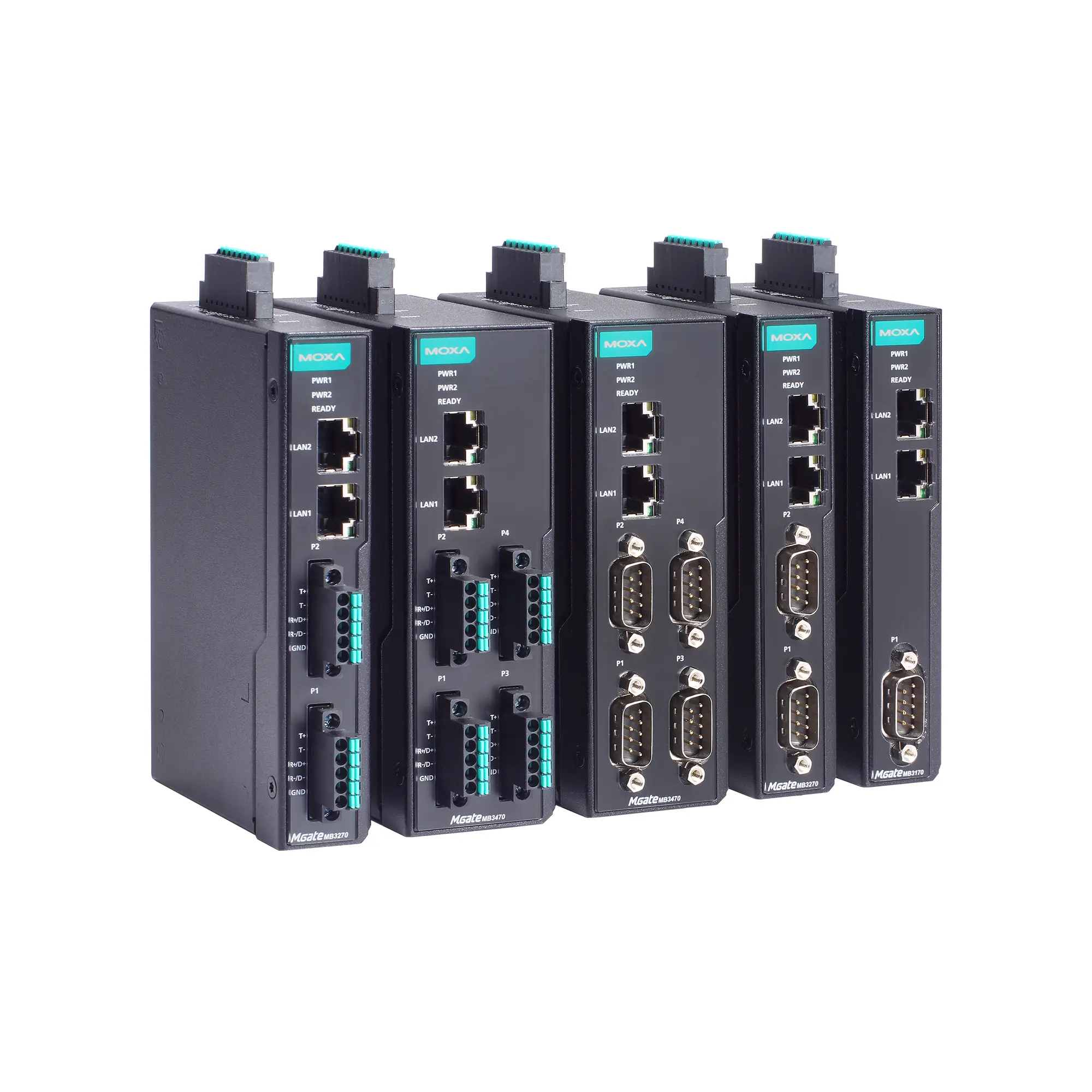

MGate MB3270-TB-G2

Sériové komunikační zařízení – 2portová pokročilá sériová gateway Modbus-Ethernet s 2 porty RJ45 Ethernet, 5pinovým sériovým konektorem a provozní teplotou -10 až 60 °C

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2 (kaskádové připojení Ethernet nebo duální podsíť konfigurovaná softwarem) Automatické připojení MDI/MDI-X
• Magnetická izolační ochrana: 1,5 kV (vestavěná)
• fiber: Více informací 100BaseFX Multimódový jednovidový fiber kabel typu OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km Typická vlnová délka (nm) 1300 1310 Dosah TX (nm) 1260 až 1360 1280 až 1340 RX rozsah (nm) 1100 až 1600 1100 až 1600 fiber výkon TX rozsah (dBm) -10 až -20 0 až -5 RX rozsah (dBm) -3 až -32 -3 až -34 Rozpočet spojení (dB) 12 29 Disperzní penalizace (dB) 3 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočtěte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).

Funkce ethernetového softwaru

• Průmyslové protokoly: Modbus TCP klient Modbus TCP server
• Možnosti konfigurace: Webová konzole (HTTP/HTTPS) Nástroj pro vyhledávání zařízení (DSU) Nástroj MCC Nástroj Windows Driver Manager Software MXview One Software MXconfig
• Správa: ARP DHCP klient DNS, HTTPS, ICMP IPv4/IPv6 SMTP SMTPS SNMPv1/v2c/v3 SNTP TCP/IP UDP
• MIB: MIB-II RFC1213, RFC1317
• Správa času: Klient SNTP

Bezpečnostní funkce

• Ověřování: Místní databáze
• Šifrování: AES-128 AES-256 ECC-256 ECC-384 ECC-521 HMAC RSA-1024 RSA-2048 RSA-3072 RSA-4096 SHA-256 SHA-384
• Bezpečnostní protokoly: SNMPv3 HTTPS (TLS 1.2)

Serial interface

• Počet portů: Modely MGate MB3170-G2: 1 Modely MGate MB3270-G2: 2 Modely MGate MB3470-G2: 4
• Konektor: Modely MGate MB3170-G2/MB3270-G2/MB3470-G2: 1/2/4 x DB9 samec Modely MGate MB3270-TB-G2/MB3470-TB-G2: 2/4 x 5pinový pružinový svorkovnicový blok
• Sériové standardy: RS-232/422/485 (volitelné softwarem)
• Přenosová rychlost: 50 bps až 921,6 kbps
• Datové bity: 7, 8
• Parita: žádná, sudá, lichá, mezera, značka
• Zastavovací bity: 1, 2
• s managementem toku: DTR/DSR RTS Toggle (pouze RS-232) RTS/CTS
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů (volitelné softwarem)
• Terminátor pro RS-485: 120 ohmů (volitelné softwarem)
• Izolace: Modely I: 2 kV
• s managementem směru dat RS-485: ADDC (automatické s managementem směru dat)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND nebo TxD, RxD, GND (pro modely -TB)
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Sériové softwarové funkce

• Průmyslové protokoly: Modbus RTU/ASCII klient Modbus RTU/ASCII server (podporováno v režimu agenta) Proprietární sériový klient Modbus

Modbus (transparentní)

• Max. počet připojení klientů: 32
• Max. počet připojení serverů: 32

Modbus RTU/ASCII (agent)

• Režim: Klient (master) Server (slave) Proprietární sériový (klient)
• Podporované funkce: 1, 2, 3, 4, 5, 6, 15, 1
