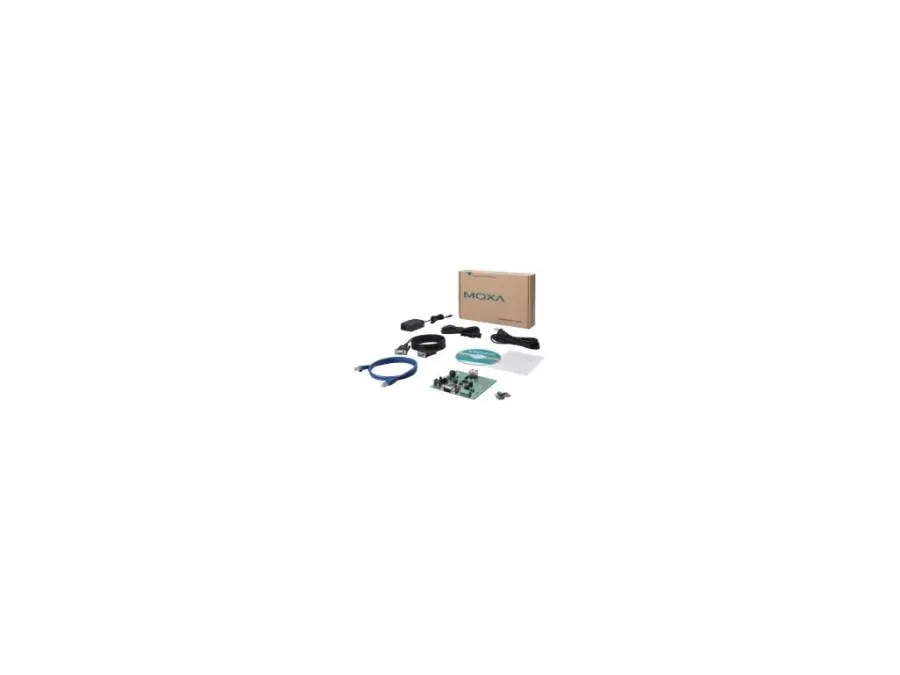

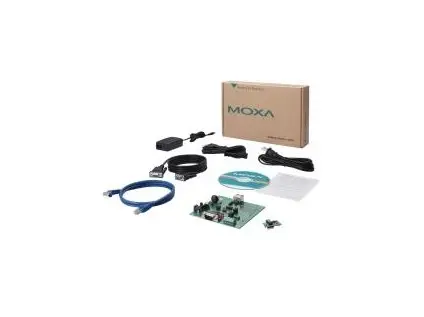

MiiNePort E2-SDK

Sériové komunikační zařízení – softwarová vývojová sada MiiNePort E2

Vestavěný systém

• CPU: 32bitové jádro ARM

Paměť

• Flash: 2 MB
• SDRAM: 4 MB

Vstupní/výstupní rozhraní

• Konfigurovatelné kanály DIO (pomocí softwaru): 4

Rozhraní Ethernet

• Porty 10/100BaseT(X), Auto MDI/MDI-X: 4pinový konektor
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Funkce ethernetového softwaru

• Možnosti konfigurace: webová konzole (HTTP), nástroj Windows
• Správa: ARP, BOOTP, nástroj pro vyhledávání zařízení (DSU), klient DHCP, IPv4, SMTP, SNMPv1, TCP/IP, Telnet, TFTP, UDP, ICMP
• Ovladače Windows Real COM: Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
• Ovladače Linux Real TTY: Verze jádra: 2.4.x, 2.6.x, 3.x, 4.x a 5.x
• Ovladače Fixed TTY: SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Android API: Android 3.1.x a novější

Serial interface

• Počet portů: 1
• Sériové standardy: TTL
• Provozní režimy: Reálný režim COM, režim Ethernetového modemu
• Přenosová rychlost: 50 bps až 921,6 kbps
• Datové bity: 5, 6, 7, 8
• Stop bity: 1, 1,5, 2
• Parita: žádná, sudá, lichá, mezera, značka
• Řízení toku: žádné, RTS/CTS, DTR/DSR, XON/XOFF

Sériové signály

• TTL: • TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (resetovací obvod), GND

Technologie NetEZ

• Funkce NetEZ: EZPower, EZPage, SCM (režim sériových příkazů), AutoCFG, MCSC (vícekanálová sériová komunikace)

Sériové softwarové funkce

• Vzorový zdrojový kód sériového připojení k síti Ethernet: TCP server Echo TCP server k sériovému připojení (jedno připojení) TCP server k sériovému připojení (více připojení) TCP klient Echo TCP klient k sériovému připojení (spuštění) TCP klient k sériovému připojení (libovolný znak) TCP klient k sériovému připojení (navržený cíl TCP/IP port ze sériového připojení) UDP Echo UDP k sériovému připojení

Parametry napájení

• Vstupní proud: 157 mA při 3,3 VDC
• Input voltage: 3,3 až 5 VDC

Mechanical properties

• Rozměry: 29 x 17 x 12,6 mm (1,14 x 0,67 x 0,50 palce)
• Hmotnost: 77 g (0,17 lb)
• Typ formátu: Drop-in moduly

Limity prostředí

• Provozní teplota: 0 až 55 °C (32 až 131 °F)
• Skladovací teplota (včetně obalu): -40 až 60 °C (-40 až 140 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/24
• EMI: CISPR 32, FCC část 15B třída B
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; Signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 0,5 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11
• Zkoušky vlivem prostředí: IEC 60068-2-1 IEC 60068-2-3
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6

Prohlášení

• Ekologický výrobek: RoHS, CRoHS, WEEE

MTBF

• Čas: 5 696 350 hodin
• Normy: Telcordia SR332

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
