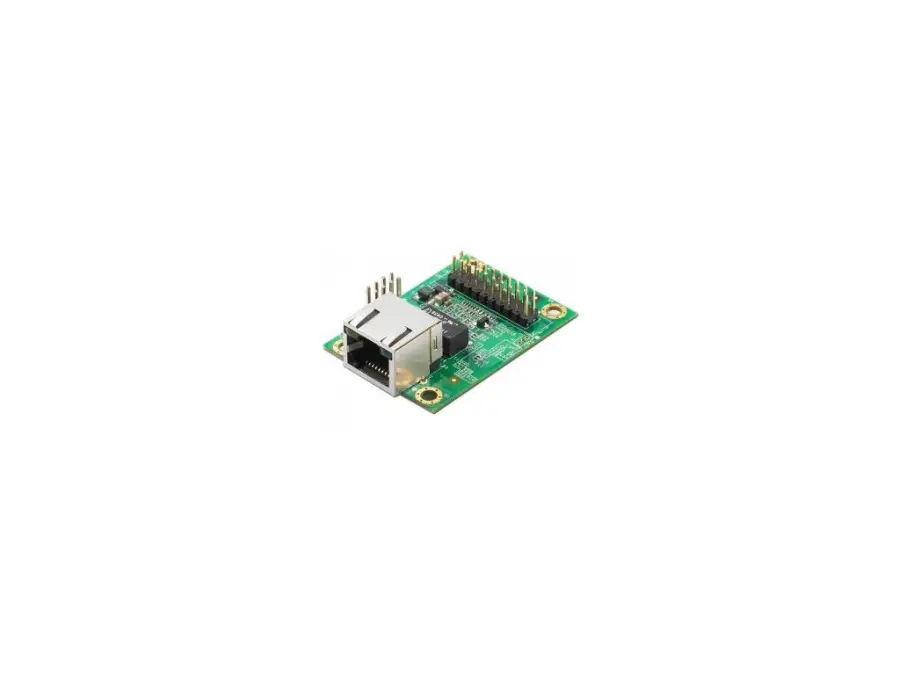

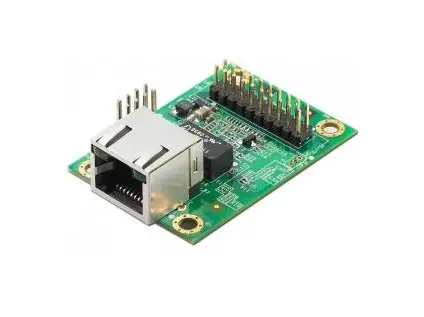

MiiNePort E3-H

serial device device server – Vestavěný device server pro zařízení TTL, modul pinového konektoru, 10/100 M s konektorem RJ45, přenosová rychlost 50 bps až 921,6 Kbps, Provozní teplota 0 až 55 °C

Vestavěný systém

• CPU: 32bitové jádro ARM

Paměť

• Flash: 2 MB
• SDRAM: 4 MB

Vstupní/výstupní rozhraní

• Konfigurovatelné kanály DIO (pomocí softwaru): 4

Rozhraní Ethernet

• Magnetická izolační ochrana: 1,5 kV (vestavěná)
• Průchod PoE: IEEE 802.3af pro PoE
• Porty 10/100BaseT(X), Auto MDI/MDI-X: 8pinový RJ45

Funkce ethernetového softwaru

• Možnosti konfigurace: Webová konzole (HTTP) Nástroj Windows
• Správa: ARP BOOTP Nástroj pro vyhledávání zařízení (DSU) Klient DHCP IPv4 SMTP SNMPv1 TCP/IP Telnet TFTP, UDP, ICMP
• Ovladače Windows Real COM: Windows 11, 10, 8.1, 8, 7, Vista, XP, ME, 98 a 95Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000 a NTWindows Embedded CE 5.0 a 6.0, Windows XP Embedded
• Linux Real TTY Drivers: Verze jádra: 6.x, 5.x, 4.x, 3.x, 2.6.x a 2.4.x
• Ovladače Fixed TTY: Verze macOS: 14, 13, 12, 11 a 10.1x SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Virtuální stroj: VMWare ESXi (Windows 11 / 10)VMware Fusion (Windows na macOS 14, 13, 12, 11 a 10.1x)Parallels Desktop (Windows na macOS 14, 13, 12, 11 a 10.1x)
• Podpora platforem založených na ARM®: Windows 11Linux Kernel 6.x, 5.x a 4.xmacOS 14, 13, 12 a 11
• Android API: Android 3.1.x a novější

Serial interface

• Počet portů: 1
• Sériové standardy: TTL
• Provozní režimy: Reálný režim COM Režim TCP serveru Režim TCP klienta Režim UDP Režim RFC2217 Režim Ethernetového modemu
• Přenosová rychlost: 50 bps až 921,6 kbps
• Datové bity: 5, 6, 7, 8
• Zastavovací bity: 1, 1,5, 2
• Parita: Žádná Sudá Lichá Mezera Značka
• s managementem toku: Žádné RTS/CTS DTR/DSR XON/XOFF

Sériové signály

• TTL: TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (resetovací obvod), GND

Technologie NetEZ

• Funkce NetEZ: EZPower EZPage SCM (režim sériových příkazů) AutoCFG

Parametry napájení

• Vstupní proud: 157 mA při 3,3 VDC
• Input voltage: 3,3 až 5 VDC

Mechanical properties

• Rozměry: 35 x 52,5 x 18 mm (1,38 x 2,07 x 0,71 palce)
• Hmotnost: 12 g (0,03 lb)

Limity prostředí

• Provozní teplota: 0 až 55 °C (32 až 131 °F)
• Skladovací teplota (včetně obalu): -40 až 60 °C (-40 až 140 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/24
• EMI: CISPR 32, FCC část 15B třída B
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV; Signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; Signál: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11
• Testování vlivu prostředí: IEC 60068-2-1 IEC 60068-2-3
• Náraz: IEC 60068-2-27
• Vibrace: IEC 60068-2-6
