Popis

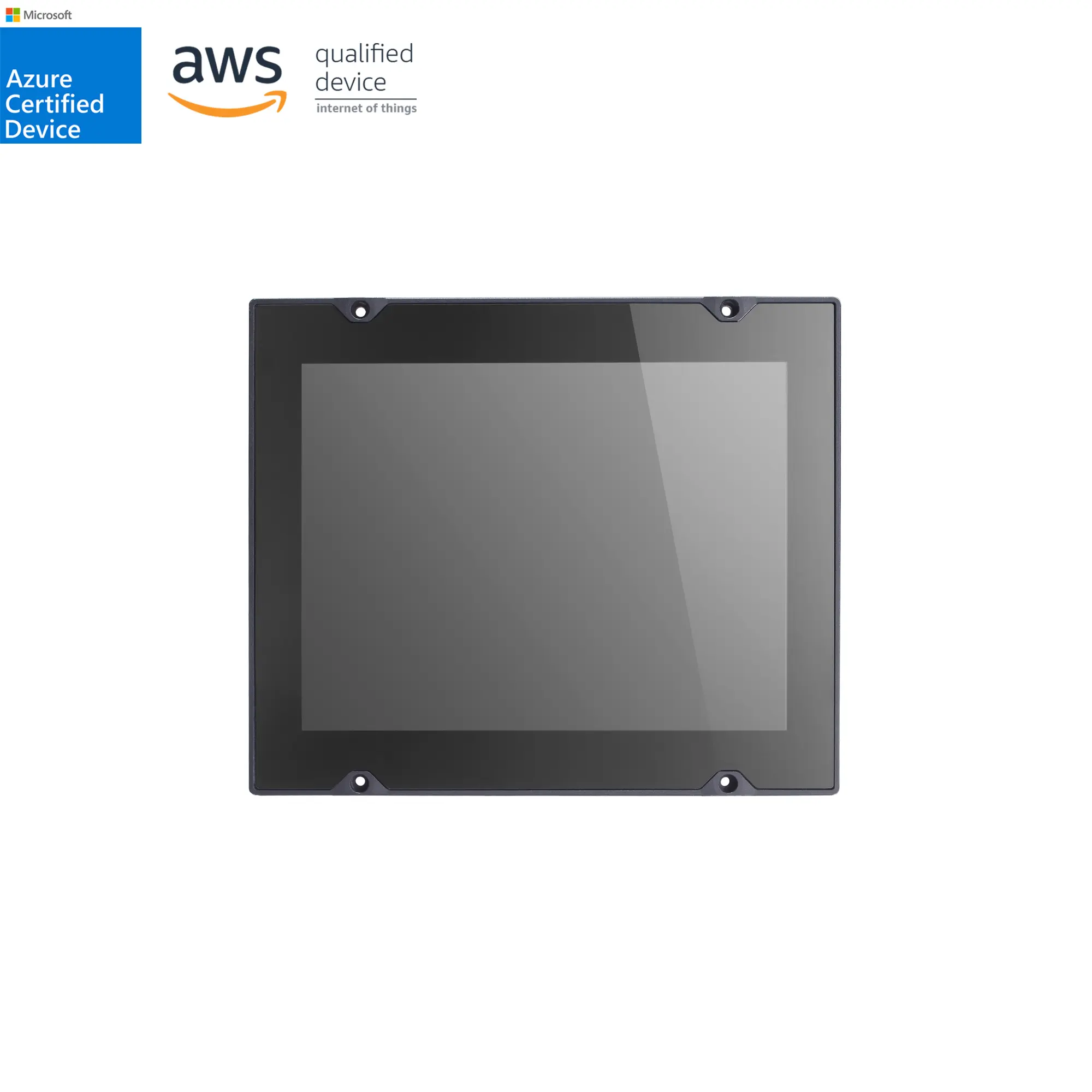

Průmyslový vestavěný počítač – 10palcový panelový počítač s procesorem Intel Atom® E3845 1,91 GHz, 4 GB RAM, 1 CFast socket s předinstalovanou kartou 32 GB, 1000-nit LCD s multi-touch, předinstalovaný Windows Embedded Standard 7, 24 až 110 VDC, IP66, CS 50155, Provozní teplota -40 až 70 °C, konformní povlak
Počítač
- CPU: procesor Intel Atom® E3845 (2M cache, 1,91 GHz)
- Slot systémové paměti: 1 slot SODIMM DDR3/DDR3L
- Předinstalovaná systémová paměť: 4 (max. 8 GB) GB DDR3L
- Předinstalovaný operační systém: Operační systém je předinstalován
- Storage slot (SSD/HDD): Slot CFast x 1, sloty SD x 1, rozhraní SD 3.0 (SDHC/SDXC)
- Předinstalované úložiště: 32 GB karta CFast
- Rozšiřující sloty: Mini PCIe
- Podporované operační systémy: Windows 10 Pro (64bitový) Windows 10 IoT Enterprise LTSC 2019 Value (64bitový) Windows 10 Enterprise IoT LTSB 2016 Windows 7 Pro pro vestavěné systémy Windows Embedded Standard 7 (64bitový) Linux Debian 9
Počítačové rozhraní
- Ethernet ports: Porty s automatickým rozpoznáním 10/100 Mbps (konektor M12 D-kódovaný 4P) x 2
- Sériové porty: Porty RS-232/422/485 x 1 (konektor M12 A-kódovaný 12P)
- Digitální vstup: DI x 4 (konektor M12 A-kódovaný)
- Digitální výstup: DO x 2 (konektor M12 s kódováním A)
- USB 2.0: Hostitelské porty USB 2.0 x 1 (konektor M12 s kódováním A 5P)
LED indikace
Displej
- Velikost panelu: 10,4 palce (viditelný obraz)
- Rozteč pixelů (RGB): 0,240 (H) x 0,240 (V) mm
- Kontrastní poměr: 1000:1
- Aktivní zobrazovací plocha: 210,4 (H) x 157,8 (V) mm
- Poměr stran: 4:3
- Úhly pohledu: 176°/176°
- Max. počet barev: 16,2 mil. (8 bitů/barva)
- Doba odezvy: 5 ms (šedá na šedou)
- Pixely: 1024 x 768
- Intenzita světla (jas): 1000 nitů
Dotyková funkce
- Počet dotykových bodů: 4 body
- Typ dotyku: Projektivní kapacitní dotyková obrazovka (PCAP)
- Podpora rukavic: Ano
Serial interface
- Přenosová rychlost: 50 bps až 115,2 kbps
- Datové bity: 5, 6, 7, 8
- Stop bity: 1, 1,5, 2
- Parita: žádná, sudá, lichá, mezera, značka
- Řízení toku: RTS/CTS, XON/XOFF
Sériové signály
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422: Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w: Data+, Data-, GND
- RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
Parametry napájení
- Input voltage: 24 až 110 VDC
Mechanical properties
- Housing: kovové
- Stupeň krytí IP: IP66
- Rozměry: 256,9 x 214,4 x 58,9 mm (10,11 x 8,44 x 2,32 palce)
- Hmotnost: 2 417 g (5,33 lb)
Limity prostředí
- Provozní teplota: -40 až 70 °C (-40 až 158 °F)
- Skladovací teplota (včetně obalu): -40 až 70 °C (-40 až 158 °F)
- Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
Normy a certifikace
- EMC: EN55032/35
- EMI: CISPR 32, FCC část 15B třída A
- EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 20 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 2 kV IEC 61000-4-2 Přepětí: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
- Stupeň mechanické ochrany: IEC 60529, kód IP
- Bezpečnost: IEC 62368-1, IEC 60950-1, UL 62368-1
- Náraz: norma CS 50155
- Vibrace: norma CS 50155
Prohlášení
- Ekologický produkt: RoHS, CRoHS, WEEE
