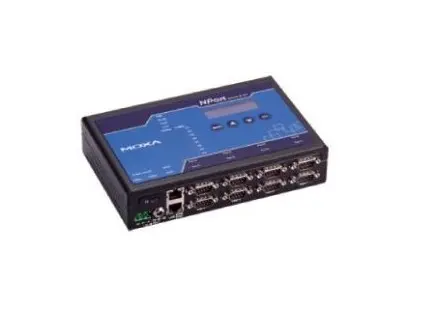

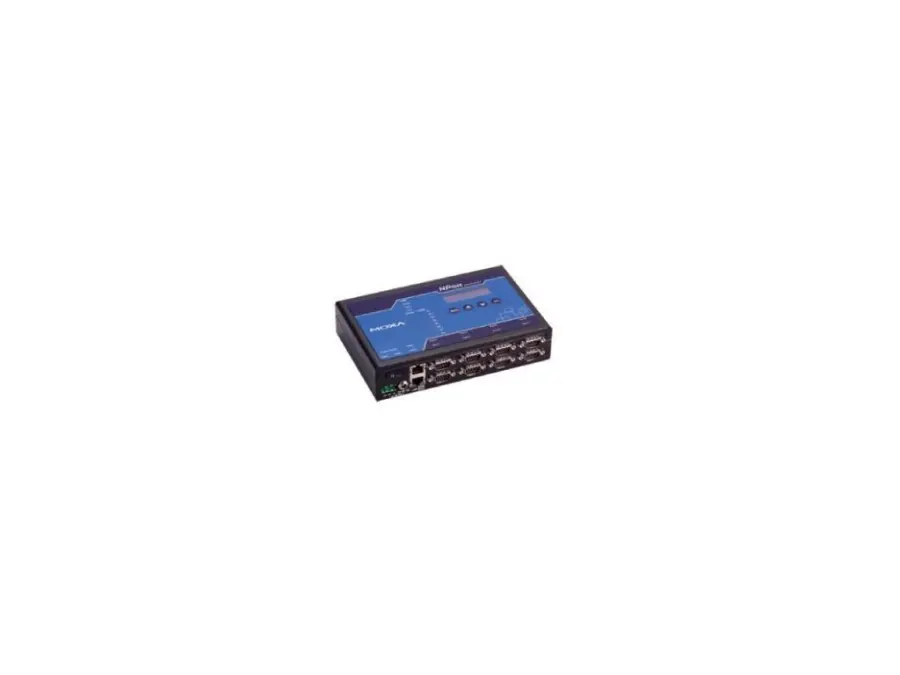

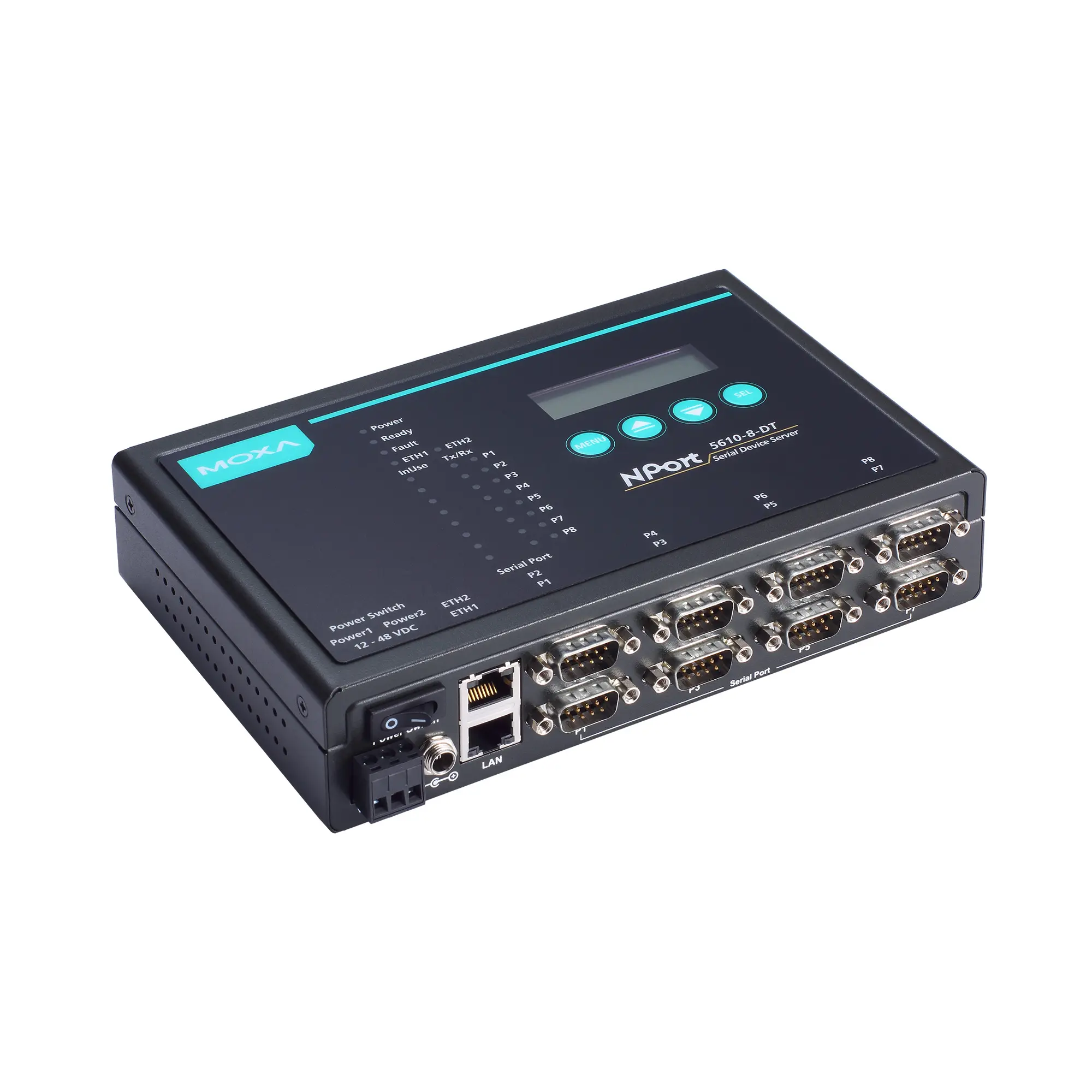

NPort 5650-8-DT

serial device device server – 8portový stolní device server RS-232/422/485 s konektory DB9 samec a napájecím vstupem 48 VDC

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 2
• Magnetická izolační ochrana: 1,5 kV (vestavěná)

Funkce ethernetového softwaru

• Možnosti konfigurace: Sériová konzole Telnetová konzole Webová konzole (HTTP/HTTPS) Nástroj Windows
• Správa: ARP, BOOTP, DHCP klient DNS HTTP, HTTPS ICMP IPv4 LLDP Rtelnet SMTP SNMPv1/v2c TCP/IP Telnet UDP
• Filtr: IGMP v1/v2
• Ovladače Windows Real COM: Windows 11/10/8.1/8/7/Vista/XP/ME/98/95 Windows Server 2022/2019/2016/2012 R2/2012/2008 R2/2008/2003 Windows Embedded CE 6.0/5.0, Windows XP Embedded
• Ovladače Linux Real TTY: Verze jádra 6.x, 5.x, 4.x, 3.x, 2.6.x a 2.4.x
• Ovladače Fixed TTY: Verze macOS: 11.x, 10.12 až 10.15 SCO UNIX, SCO OpenServer, SCO UnixWare 7, Sun Solaris 10, QNX 4.25, QNX 6.x, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Podpora platforem založených na ARM®: Linux Kernel 5.x/4.x
• Virtuální stroj: VMWare ESXi (Windows 11/10) VMware Fusion (Windows na macOS 10.12 až 11.x) Parallels Desktop (Windows na macOS 10.12 až 11.x)
• Android API: Android 3.1.x a novější
• Správa času: SNTP
• MIB: RFC1213, RFC1317

Bezpečnostní funkce

• Ověřování: Místní databáze
• Šifrování: HTTPS AES-128 RSA-1024 SHA-1 SHA-256
• Bezpečnostní protokoly: HTTPS (TLS 1.2) SNMPv3

Serial interface

• Konektor: DB9 samec
• Počet portů: 8
• Sériové standardy: RS-232/422/485
• Přenosová rychlost: Podporuje standardní přenosové rychlosti (jednotka = bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230,4k, 460,8k, 921,6k
• Datové bity: 5, 6, 7, 8
• Zastavovací bity: 1, 1,5, 2
• Parita: žádná, sudá, lichá, mezera, značka
• Řízení toku: RTS/CTS DTR/DSR XON/XOFF
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Terminátor pro RS-485: 120 ohmů
• Řízení směru dat RS-485: Automatické řízení směru dat (ADDC)
• Izolace: Modely -I: 2 kV
• Přepětí: 0,5 kV
• Konzolový port: RS-232 (TxD, RxD, GND), 3kolíkový (19200, n, 8, 1)

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Parametry napájení

• Vstupní proud: 615 mA při 12 VDC
• Počet napájecích vstupů: 2
• Input voltage: 12 až 48 VDC
• Ochrana proti přepólování: Podporována
• Zdroj vstupního napájení: TB, napájecí vstupní konektor

Spolehlivost

• Spouštěč automatického restartu: Vestavěný WDT
• Výstražné nástroje: Vestavěný bzučák a RTC (hodiny reálného času)

Mechanical properties

• Housing: kovové
• Instalace: montáž na DIN lištu na stole (s volitelnou sadou) montáž na zeď (s volitelnou sadou)
• Rozměry (s úchyty): 229 x 46 x 125 mm (9,01 x 1,81 x 4,92 palce)
• Rozměry (bez úchytů): 197 x 44 x 125 mm (7,76 x 1,73 x 4,92 palce)
• Rozměry (s sadou pro montáž na DIN lištu na spodním panelu): 197 x 53 x 125 mm (7,76 x 2,09 x 4,92 palce)
• Hmotnost: 1 590 g (3,51 lb)
• Interaktivní rozhraní: LCD panel Tlačítka pro konfiguraci

Provozní podmínky

• Provozní teplota: 0 až 55 °C (32 až 131 °F)
• Skladovací teplota (včetně obalu): -40 až 75 °C (-40 až 167 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 2 kV; Signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 0,5 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 3 V/m; signál: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11
• Bezpečnost: UL 60950-1 IEC 62368-1

Prohlášení

• Ekologický produkt: RoHS, CRoHS, WEEE

MTBF

• Čas: 836 374 hodin
• Normy: Norma Telcordia (Bellcore)

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
