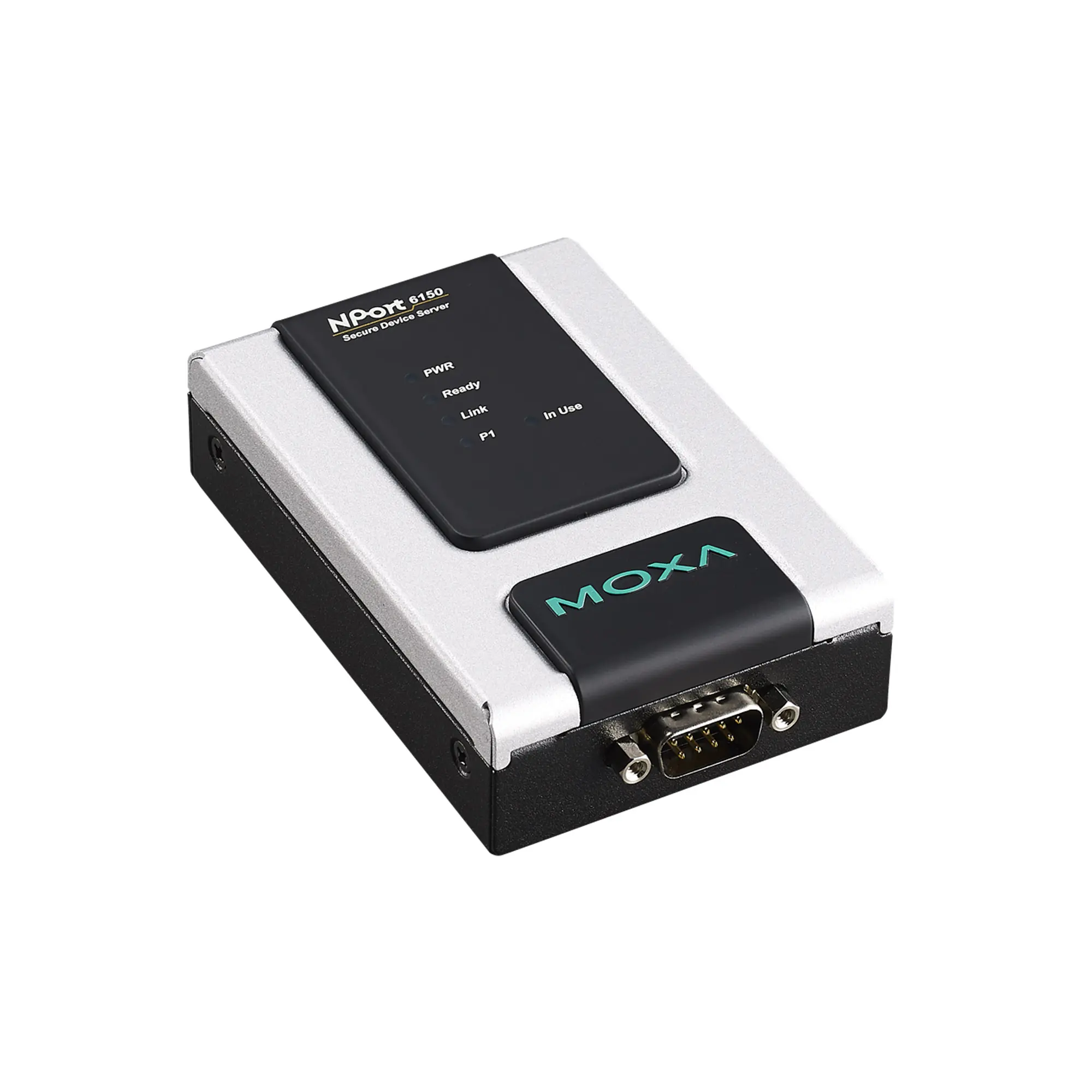

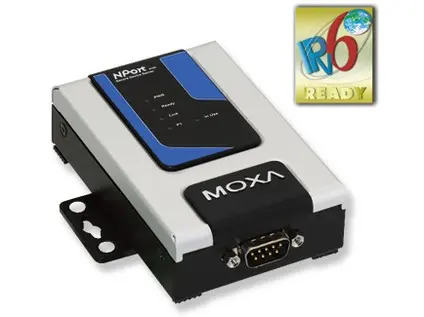

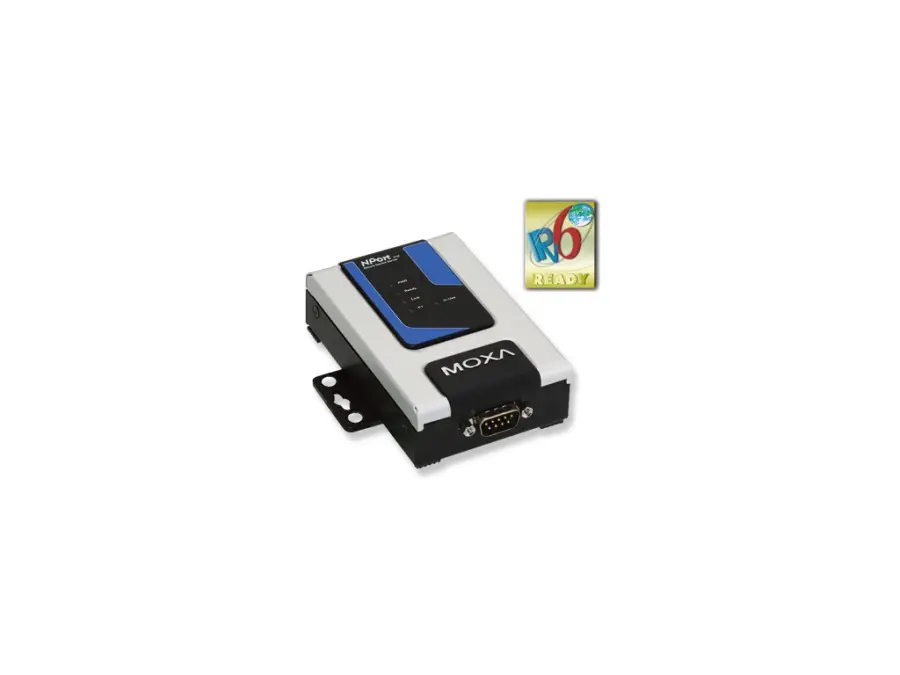

NPort 6150

serial device device server – 1portový zabezpečený device server RS-232/422/485

Rozhraní Ethernet

• Porty 10/100BaseT(X) (konektor RJ45): 1
• Magnetická izolační ochrana: 1,5 kV (vestavěná)
• fiber: Více informací 100BaseFX Multimódový jednovidový fiber kabel typu OM1 50/125 µm G.652 800 MHz x km Typická vzdálenost 4 km 5 km 40 km Typická vlnová délka (nm) 1300 1310 Rozsah TX (nm) 1260 až 1360 1280 až 1340 Rozsah RX (nm) 1100 až 1600 1100 až 1600 fiber výkon Rozsah TX (dBm) -10 až -20 0 až -5 Rozsah RX (dBm) -3 až -32 -3 až -34 Rozpočet spojení (dB) 12 29 Disperzní penalizace (dB) 3 1 Poznámka: Při připojení jednovidového optického transceiveru doporučujeme použít atenuátor, aby nedošlo k poškození v důsledku nadměrného optického výkonu. Poznámka: „Typickou vzdálenost“ konkrétního optického transceiveru vypočítejte následovně: Rozpočet spojení (dB) > ztráta rozptylu (dB) + celková ztráta spojení (dB).

Funkce ethernetového softwaru

• Možnosti konfigurace: Webová konzole (HTTP/HTTPS) Nástroj Windows Utility Device Search Utility (DSU) Nástroj MCC Sériová konzole Konzole Telnet/SSH
• Správa: ARP, BOOTP, DHCP klient DNS, HTTP, ICMP IPv4/IPv6 LLDP, PPPOE, SMTP SNMPv1/v2c/v3 SNTP TCP/IP Telnet UDP
• Ovladače Windows Real COM: Windows 11/10/8.1/8/7/Vista/XP/ME/98/95 Windows Server 2022/2019/2016/2012 R2/2012/2008 R2/2008/2003 Windows Embedded CE 6.0/5.0, Windows XP Embedded
• Ovladače Linux Real TTY: Verze jádra 6.x, 5.x, 4.x, 3.x, 2.6.x a 2.4.x
• Ovladače Fixed TTY: Verze macOS: 11.x, 10.12 až 10.15 SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6.x, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Podpora platforem založených na ARM®: Linux Kernel 5.x/4.x
• Virtuální stroj: VMWare ESXi (Windows 11/10) VMware Fusion (Windows na macOS 10.12 až 11.x) Parallels Desktop (Windows na macOS 10.12 až 11.x)
• Android API: Android 3.1.x a novější
• Správa času: SNTP klient
• MIB: MIB-II
• Unicastové směrování: RIPV1/V2 statická trasa

Bezpečnostní funkce

• Ověřování: Místní databáze RADIUS TACACS+
• Šifrování: HTTPS AES-128 AES-256 HMAC RSA-1024 SHA-1 SHA-256 SHA-384
• Bezpečnostní protokoly: HTTPS (TLS 1.2) SNMPv3 SSHv2

Serial interface

• Konektor: DB9 samec
• Počet portů: 1
• Sériové standardy: RS-232 RS-422 RS-485
• Bezpečné provozní režimy: Reverzní SSH Bezpečné párové připojení Bezpečné skutečné COM Bezpečný TCP klient Bezpečný TCP server SSH
• Standardní provozní režimy: Zakázáno Ethernetový modem Párové připojení PPP Tiskárna Skutečné COM Reverzní Telnet RFC2217 TCP klient TCP server Terminál UDP
• Přenosová rychlost: 50 bps až 921,6 kbps (podporuje nestandardní přenosové rychlosti)
• Datové bity: 5, 6, 7, 8
• Zastavovací bity: 1, 1,5, 2
• Řízení toku: RTS/CTS DTR/DSR XON/XOFF
• Parita: žádná, sudá, lichá, mezera, značka
• Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
• Řízení směru dat RS-485: automatické řízení směru dat (ADDC)
• Terminátor pro RS-485: 120 ohmů

Sériové signály

• RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w: Data+, Data-, GND

Parametry napájení

• Vstupní proud: 285 mA při 12 až 48 VDC
• Input voltage: 12 až 48 VDC

Spolehlivost

• Spouštěč automatického restartu: Vestavěný WDT
• Výstražné nástroje: Vestavěný bzučák a RTC (hodiny reálného času)

Mechanical properties

• Housing: kovové
• Rozměry (s úchyty): 90 x 100,4 x 29 mm (3,54 x 3,95 x 1,1 palce)
• Rozměry (bez úchytů): 67 x 100,4 x 29 mm (2,64 x 3,95 x 1,1 palce)
• Hmotnost: 190 g (0,42 lb)
• Instalace: Montáž na DIN lištu na stole (s volitelnou sadou) Montáž na zeď

Provozní podmínky

• Provozní teplota: 0 až 55 °C (32 až 131 °F)
• Skladovací teplota (včetně obalu): -40 až 75 °C (-40 až 167 °F)
• Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)

Normy a certifikace

• EMC: EN 55032/35
• EMI: CISPR 32, FCC část 15B třída A
• EMS: IEC 61000-4-2 ESD: Kontakt: 4 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 3 V/m IEC 61000-4-4 EFT: Napájení: 1 kV (AC), 0,5 kV (DC); Signál: 0,5 kV IEC 61000-4-5 Přepětí: Napájení: 1 kV (AC), 0,5 kV (DC); Signál: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF IEC 61000-4-11
• Řízení provozu: NEMA TS2
• Vibrace: IEC 60068-2-6
• Volný pád: IEC 60068-2-34
• Bezpečnost: UL 60950-1 UL 62368-1

Prohlášení

• Ekologický produkt: RoHS, CRoHS, WEEE

MTBF

• Čas: 1 934 102 hodin
• Normy: Telcordia (Bellcore) Standard TR/SR

Záruka

• Záruční doba: 5 let
• Podrobnosti: Viz www.moxa.com/warranty
