Popis

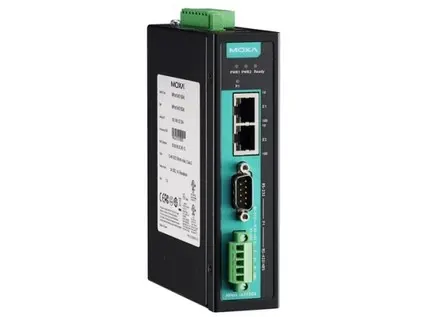

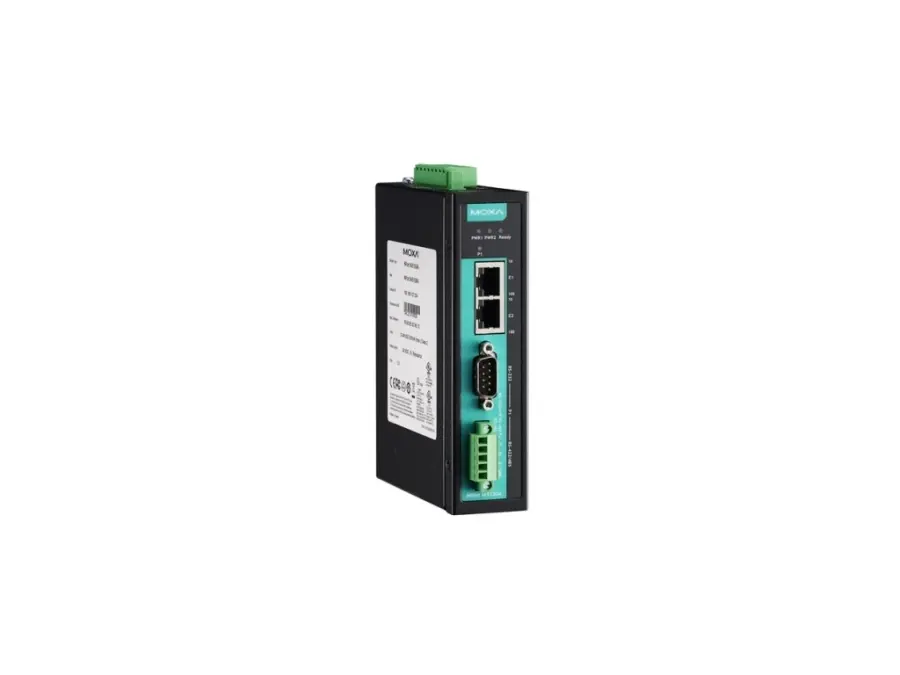

serial device device server – 2portový RS-232/422/485 průmyslový automatizační device server se sériovou/LAN/přepěťovou ochranou, 2 porty 10/100BaseT(X) s jednou IP adresou, 2 kV izolace, IECEx, Provozní teplota 0 až 60 °C • Porty 10/100BaseT(X) (konektor RJ45): Podporuje 2 IP adresy Automatické připojení MDI/MDI-X • Magnetická izolační ochrana: 1,5 kV (vestavěná)
Funkce ethernetového softwaru
- Možnosti konfigurace: Webová konzole (HTTP/HTTPS) Nástroj Windows Utility Device Search Utility (DSU) Nástroj MCC Sériová konzole Telnetová konzole
- Správa: ARP, BOOTP, DHCP klient DNS HTTP, HTTPS ICMP IPv4 LLDP Rtelnet SMTP SNMPv1/v2c TCP/IP Telnet UDP
- Filtr: IGMP v1/v2
- Ovladače Windows Real COM: Windows 11, 10, 8.1, 8, 7, Vista, XP, ME, 98 a 95Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000 a NTWindows Embedded CE 5.0 a 6.0, Windows XP Embedded
- Linux Real TTY Drivers: Verze jádra: 6.x, 5.x, 4.x, 3.x, 2.6.x a 2.4.x
- Fixed TTY Drivers: Verze macOS: 14, 13, 12, 11 a 10.1x
- Virtuální stroj: VMWare ESXi (Windows 11 / 10)VMware Fusion (Windows na macOS 14, 13, 12, 11 a 10.1x)Parallels Desktop (Windows na macOS 14, 13, 12, 11 a 10.1x)
- Podpora platforem založených na ARM®: Windows 11Linux Kernel 6.x, 5.x a 4.xmacOS 14, 13, 12 a 11
- Android API: Android 3.1.x a novější
- Správa času: SNTP
Bezpečnostní funkce
- Ověřování: Místní databáze
- Šifrování: HTTPS AES-128 RSA-1024 SHA-1 SHA-256
Serial interface
- Konektor: DB9 samec
- Počet portů: 2
- Sériové standardy: RS-232 RS-422 RS-485
- Provozní režimy: Zakázáno Ethernet Modem Párové připojení Real COM Reverse Telnet RFC2217 TCP klient TCP server UDP
- Přenosová rychlost: Podporuje standardní přenosové rychlosti (jednotka = bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230,4k, 460,8k, 921,6k
- Datové bity: 5, 6, 7, 8
- Zastavovací bity: 1, 1,5, 2
- Parita: žádná, sudá, lichá, mezera, značka
- Řízení toku: žádné RTS/CTS (pouze RS-232) DTR/DSR (pouze RS-232) XON/XOFF
- Izolace: 2 kV
- Pull High/Low rezistor pro RS-485: 1 kilo-ohm, 150 kilo-ohmů
- Terminátor pro RS-485: 120 ohmů
- Řízení směru dat RS-485: ADDC (automatické řízení směru dat)
Sériové signály
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422: Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w: Data+, Data-, GND
Parametry napájení
- Vstupní proud: 290 mA při 12 VDC
- Input voltage: 12 až 48 VDC
- Počet napájecích vstupů: 2
- Napájecí konektor: svorkovnice
Mechanical properties
- Housing: kovové
- Rozměry: 36 x 105 x 140 mm (1,42 x 4,13 x 5,51 palce)
- Hmotnost: 485 g (1,07 libry)
- Instalace: montáž na DIN lištu, montáž na zeď (s volitelnou sadou)
Provozní podmínky
- Provozní teplota: 0 až 60 °C (32 až 140 °F)
- Skladovací teplota (včetně obalu): -40 až 75 °C (-40 až 167 °F)
- Relativní vlhkost okolí: 5 až 95 % (bez kondenzace)
Normy a certifikace
- EMC: EN 55032/35
- EMI: CISPR 32, FCC část 15B třída A
- EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Vzduch: 8 kV IEC 61000-4-3 RS: 80 MHz až 1 GHz: 10 V/m IEC 61000-4-4 EFT: Napájení: 4 kV; Signál: 2 kV IEC 61000-4-5 Přepětí: Napájení: 2 kV; Signál: 1 kV IEC 61000-4-6 CS: 150 kHz až 80 MHz: 10 V/m; signál: 10 V/m IEC 61000-4-8 PFMF IEC 61000-4-11
- Nebezpečné prostory: ATEX zóna 2 UL/cUL třída I divize 2 (CID2) IECEx
- Bezpečnost: UL 508
- Vibrace: IEC 60068-2-6
- Náraz: IEC 60068-2-27
- Volný pád: IEC 60068-2-32
Prohlášení
- Ekologický produkt: RoHS, CRoHS, WEEE
MTBF
- Čas: 262 805 hodin
- Normy: Telcordia (Bellcore) Standard TR/SR
